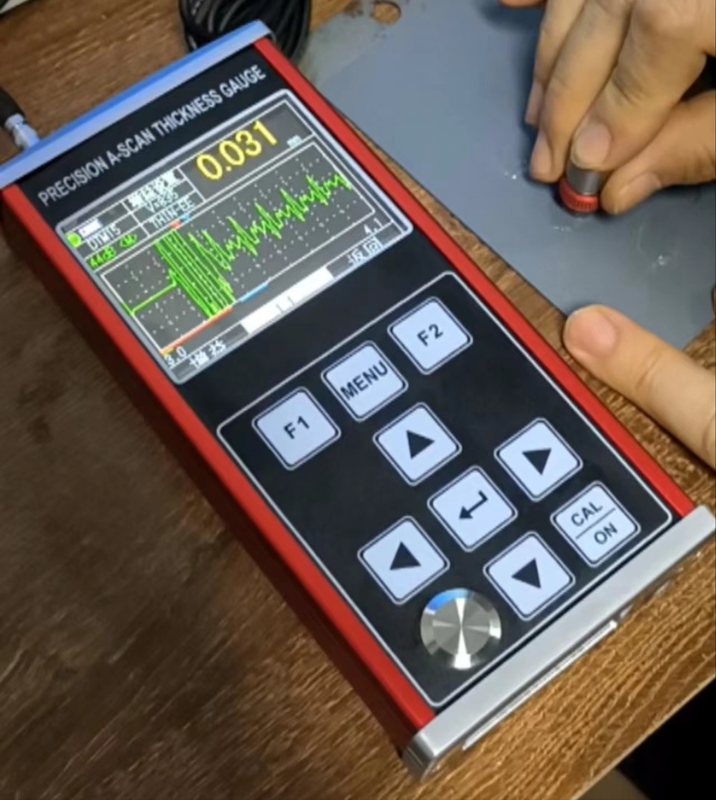

TG-6200 می تواند ضخامت پوشش را بر روی بستر های مختلف فلزی و غیر فلزی (شیش، پلاستیک، کامپوزیت، بتن، چوب و غیره) اندازه گیری کند
اندازه گیری ضخامت پوشش غیر فلزی دستی با نمایش عددی و عملکرد اسکن A / B. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backوضوح اندازه گیری 0.001mm است، محدوده اندازه گیری به نازکایی 0.02mm است و ضخامت پوشش و بستر را می توان به طور همزمان اندازه گیری کرد.
این محصول می تواند در صنایع نفت، صنایع شیمیایی، فلزات سازی، کشتی سازی، هوافضا، انرژی و زمینه های دیگر استفاده شود.
عملکرد اصلی
● محدوده اندازه گیری گسترده، حداقل ضخامت اندازه گیری، پوشش 20um، حداکثر ضخامت اندازه گیری 1800mm؛
● اندازه گیری ضخامت با دقت بالا، بالاترین وضوح اندازه گیری تا 0.001mm؛ وضوح تکرار پذیر تا ± 0.002mm؛
● حالت اسکن A، حالت اسکن B، حالت نمایش عددی
● با عملکردهای اندازه گیری از طریق پوشش و اکو به اکو برای اندازه گیری مواد با رنگ و پوشش بر روی سطح؛
● پوشش و لایه رنگ بر روی برخی از مواد کامپوزیت می تواند با توجه به سرعت مختلف صدا از مواد تشخیص داده شود،و ضخامت هر لایه از بیش از 10 ماده چند لایه ای را می توان در همان زمان اندازه گیری کرد، و ارزش ضخامت هر لایه می تواند تحت همان اکو تغییر یابد؛
● اندازه گیری های مختلف: حالت THIN، MB-E، E-E، Auto برای پاسخگویی به اندازه گیری ضخامت قطعات معمول؛ حالت THIN E-E برای اندازه گیری پوشش نازک؛
● حالت های عددی شامل حالت ارزش ضخامت معمولی، حالت نرخ تفاوت / کاهش و حالت حداکثر ارزش است.
● حالت افزایش: افزایش خودکار / افزایش دستی
● خاموش کردن دستی و خاموش کردن خودکار می تواند تنظیم شود، با عملکرد صرفه جویی در انرژی؛
● می تواند از طیف وسیعی از مشخصات مختلف سُند ها، سُند های دوگانه و سُند های تک کریستالی استفاده کند، تا از سُند های فرکانس بالا 20Mhz پشتیبانی کند؛
● پشتیبانی از ذخیره سازی ظرفیت بزرگ، می تواند به طور همزمان 100،000 ارزش ضخامت، 500 گروه از موج اسکن A و 500 گروه از موج اسکن B را ذخیره کند؛
● دارای روش های کالیبراسیون متنوعی است ، از کالیبراسیون یک نقطه ، کالیبراسیون چند نقطه و حالت کالیبراسیون دستی پشتیبانی می کند ، می تواند به طور همزمان سرعت صدا و موقعیت صفر سنج را کالیبراسیون کند.پشتیبانی از کالیبراسیون مسیر V.
● تبدیل امپریالیستی؛ میلی متر و اینچ می تواند تغییر یابد؛
● نمایش زبان های چینی و انگلیسی
مواد قابل استفاده
اندازه گیری ضخامت پوشش بر روی زیربناهای فلزی و غیر فلزی (گلاس، کامپوزیت، پلاستیک، بتن، چوب و غیره)
مناسب برای اندازه گیری ضخامت فلزات (مانند فولاد، آهن، آلومینیوم، مس، و غیره) ، پلاستیک، سرامیک، شیشه، رزین، فیبر شیشه ای و سایر هادی های فوق صوتی خوب.
اصول اساسی
The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.
پارامتر مشخصات
| ماده |
TG-6200 |
| نوع سُند |
کریستال تک/کریستال دوگانه |
| محدوده اندازه گیری |
20mm ️ 1800mm |
| فرکانس اندازه گیری |
4 هرتز، 8 هرتز، 16 هرتز |
| قطعنامه |
0.1 میلی متر0.01mm،0.001mm ((0.01inch) ،0.001 اينچ0.0001 اينچ) |
| ژنراتور پالس |
انتشار موج مربع منفی، عرض پالس و ولتاژ به طور خودکار با پروب مطابقت دارد |
| سرعت صدا محدوده |
۴۰۰-۱۹۹۹۹ متر در ثانیه |
| بلوک کالیبراسیون |
4mm ((فولاد) |
| خاموش کردن اتوماتیک |
شما می توانید 5 دقیقه، 10 دقیقه، 20 دقیقه، خاموش دستی را انتخاب کنید |
| کالیبراسیون سُند |
کالیبراسیون یک نقطه ای، کالیبراسیون دو نقطه ای، کالیبراسیون دستی |
| سود |
افزایش خودکار، افزایش دستی |
| محدوده افزايش |
0 ~ 80dB |
| حالت تشخیص |
RF، مثبت نیمه موج POS، منفی نیمه موج NEG، موج کامل |
| حالت اندازه گیری |
(1) Thin-EE: حالت پوشش فیلم نازک (2) MB-E: انتقال موج اولیه پالس به یک اکو؛ (3) E-E: از طریق اندازه گیری پوشش، اختیاری هر اکو EM-EN؛ (4) THIN: حالت اندازه گیری دیوار نازک |
| مدل عددی |
حالت ارزش ضخامت، حالت تفاوت/سرعت کاهش، حالت حداکثر/کمترین |
| حالت اسکن |
حمایت |
| حالت اسکن |
حمایت |
| نشانه ی کوپلر |
حمایت |
| شاخص باتری |
حمایت |
| زبان |
انگلیسی |
| واحد |
mm/inch |
| عملکرد منوی |
حمایت |
| عملکرد نرم افزار |
تنظیمات دروازه پویا، تنظیمات خالی (خالی) ، تنظیمات خالی اکو (خالی) ، یخ زدن اکو، اکو پان و زوم |
| عملکرد ذخیره سازی |
در عین حال، 100،000 ضخامت (100 گروه، هر گروه از 1000) ، 500 گروه از A شکل موج اسکن و 500 گروه از B شکل موج اسکن پشتیبانی می شود |
| ارتقاء برنامه هاست |
پشتیبانی از ارتقاء برنامه هاست |
| صفحه نمایش |
3صفحه نمایش رنگ واقعی.5 |
| انتقال داده |
پشتیبانی از ارتباطات USB، انتقال داده به کامپیوتر |
| دمای کار |
-10°C ~ +50°C، با الزامات ویژه تا -20°C |
| ولتاژ کار |
3pcs شماره 5 باتری های لیتیوم یون با هشدار ولتاژ پایین در صورت کم |
| ابعاد کلی |
184 × 85 × 32 (ملی متر) |
| وزن ماشین |
250 گرم ((باتری شامل نمی شود) |
| پیکربندی استاندارد |
دستگاه اصلی و یک دستگاه سنجه ویژه برای پوشش
شماره 5 باتری لیتیوم 3، یک شارژر، مجموعه ای از فایل های تصادفی، شاک ضد آب و ضد آب کیس ابزار 1
|
