چدن بر روی مس لایه گالوانیزه چند منظوره پوشش ضخامت گج

ضخامت سنج پوشش چند منظوره با روکش قلع بر روی لایه گالوانیزه مس

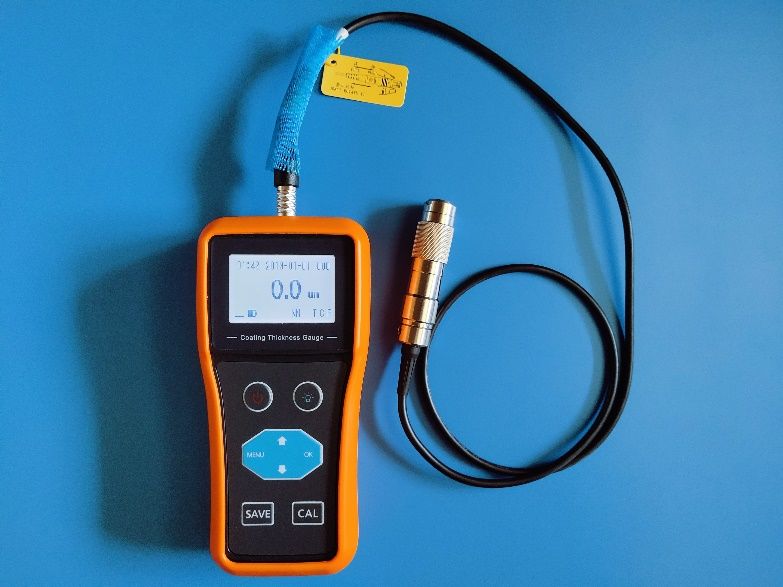

TG-6105 یک ضخامت سنج پوشش مغناطیسی و جریان گردابی قابل حمل است. این دستگاه می تواند به سرعت، بدون آسیب، با دقت ضخامت پوشش های فلزی مغناطیسی (مانند فولاد، آهن، آلیاژ و فولاد مغناطیسی سخت و غیره) را بر روی پوشش های مغناطیسی (مانند روی، آلومینیوم، کروم، مس، لاستیک، رنگ و غیره) و ضخامت لایه های رسانا بر روی زیرلایه های فلزی غیر مغناطیسی (مانند مس، آلومینیوم، روی، قلع و غیره) (مانند لاستیک، رنگ، پلاستیک، فیلم اکسیداسیون آندی و غیره) را اندازه گیری کند.

NM: نوع پروب، T: قلع اندود روی مس، C: جبران دمای بلادرنگ، P: تک

کاربرد:

می تواند در آزمایشگاه استفاده شود، همچنین می تواند در محل مهندسی استفاده شود، به طور گسترده در تولید، صنعت فرآوری فلزات، صنایع شیمیایی، بازرسی کالا و سایر زمینه های آزمایش استفاده می شود، ابزار ضروری برای حفاظت از مواد است.

استانداردها:

• GB/T 4956 -- 2003 اندازه گیری ضخامت پوشش های غیر مغناطیسی بر روی زیرلایه های مغناطیسی -- روش مغناطیسی
• GB/T 4957 -- 2003 اندازه گیری ضخامت پوشش های غیر رسانا بر روی فلزات پایه غیر مغناطیسی با روش جریان گردابی
• JJG 818 -- 2018 ابزار اندازه گیری ضخامت پوشش از نوع مغناطیسی و جریان گردابی
• JB/T 8393 -- 1996 ابزار اندازه گیری ضخامت پوشش از نوع مغناطیسی و جریان گردابی
• GB/T 15675-2008 ورق فولادی و نوار فولادی با پوشش آلیاژ روی-نیکل الکتروگالوانیزه پیوسته
• GB/T 2518-2008 ورق فولادی و نوار فولادی گالوانیزه گرم پیوسته

ویژگی ها:از تراشه نمونه برداری با دقت بالا و مدل کالیبراسیون ویژه، با فناوری پیشرفته جبران دمای بلادرنگ استفاده می کند، می تواند به اندازه گیری دقیق در کل محدوده دست یابد و می تواند ضخامت آبکاری الکتریکی فوق العاده نازک و لایه اکسید زیر 20um را با دقت اندازه گیری کند.

• می تواند همزمان ضخامت لایه گالوانیزه و وزن واحد (نسخه گرمی) را اندازه گیری کند.
• از انواع مشخصات پروب پشتیبانی می کند، پروب را می توان پس از سایش با ابزار اصلی دوباره مطابقت داد، که به طور موثر عمر مفید پروب را افزایش می دهد.

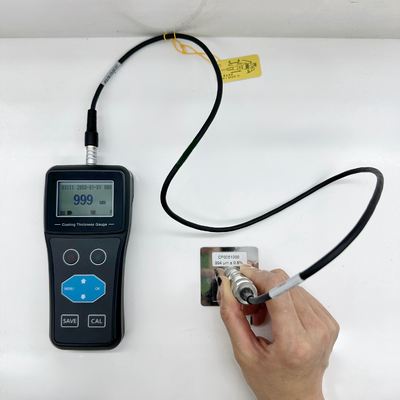

• دارای اندازه گیری تک نقطه ای با دقت بالا، اندازه گیری اسکن، اندازه گیری وزن واحد (نسخه وزن گرمی TG-6105P)، اندازه گیری اختلاف، اندازه گیری میانگین و سایر حالت های اندازه گیری است.

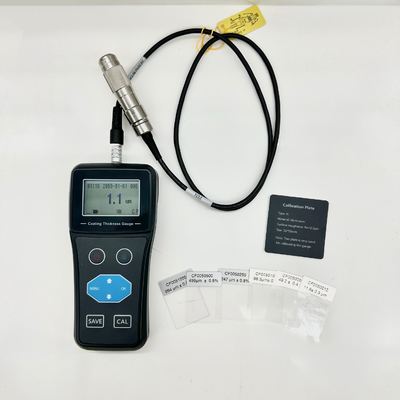

• دارای کالیبراسیون نقطه صفر، کالیبراسیون یک نقطه ای، کالیبراسیون دو نقطه ای و عملکردهای کالیبراسیون اساسی است، می تواند به طور خودکار خطای سیستم را اصلاح کند.
• عملکرد ذخیره سازی داده ها را دارد و می تواند داده های ذخیره شده را برای تجزیه و تحلیل آماری گروه بندی کند.
• می تواند حدود بالایی و پایینی مقدار ضخامت را تنظیم کند، فراتر از محدوده زنگ هشدار خودکار.
• با عملکرد اعلان وضعیت اتصال، درک شهودی از وضعیت اندازه گیری.
• اطلاعات غنی را نمایش می دهد، از جمله مقدار ضخامت، وضعیت اتصال، اطلاعات مقدار برق، زمان آزمایش، وضعیت ذخیره سازی و غیره.
• ماژول بلوتوث داخلی (نسخه بلوتوث اختیاری) و رابط Mini-USB، چاپگر بلوتوث اختیاری، و می تواند با رایانه شخصی یا دستگاه های ترمینال هوشمند برای انتقال داده های سیمی و بی سیم ارتباط برقرار کند.
• از اندازه گیری آنلاین بلادرنگ، کنترل دستورالعمل (نسخه دستورالعمل) پشتیبانی می کند، نرم افزار میزبان را می توان ارتقا داد.
• می تواند به رابط ارتباطی RS232، RS485 مجهز شود، اختیاری برای مدل آنلاین.
• می تواند ماژول اندازه گیری ضخامت و سنسور اندازه گیری ضخامت را سفارشی کند.
• پارامترهای فنی:

دقت نمایش

نوع پروب

FM		(القای مغناطیسی) پروب N						(جریان گردابی)کاربرد
پوشش غیر مغناطیسی روی زیرلایه فلزی مغناطیسی		پوشش غیر رسانا روی زیرلایه فلزی غیر مغناطیسی						نوع پروب
FM		FL	FX	FT	FS	FH	NM	NL	محدوده اندازه گیری (میکرومتر)
0 ~ 1500		0 ~ 3000	دقت اندازه گیری (میکرومتر)	0 ~ 1500	0 ~ 3000	0 ~ 3000	دقت اندازه گیری (میکرومتر)	0 ~ 3000	دقت اندازه گیری (میکرومتر)
کالیبراسیون اساسی	±(0.5+1% H)	±(1+2% H)	±(1+3% H)	حداقل شعاع انحنا	±(0.5+1% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
	±(1+2% H)	±(1+3% H)	حداقل شعاع انحنا	±(1+2% H)	±(1+3% H)	±(1+3% H)	حداقل شعاع انحنا	±(1+3% H)	حداقل شعاع انحنا
محدب 1.5 میلی متر		محدب 3 میلی متر	محدب 3 میلی متر	محدب 1.5 میلی متر	محدب 3 میلی متر	محدب 1.5 میلی متر	محدب 3 میلی متر	محدب 6 میلی متر	حداقل شعاع ناحیه
Φ7mm		ضخامت بحرانی صفحه	ضخامت بحرانی صفحه	Φ7 mm	Φ3mm	Φ7mm	ضخامت بحرانی صفحه	Φ7mm	ضخامت بحرانی صفحه
0.5 میلی متر		2 میلی متر	2 میلی متر	0.5 میلی متر	0.3 میلی متر	0.5 میلی متر	0.3 میلی متر	1 میلی متر	دما (درجه سانتیگراد)
0 ~ 50		جهت اندازه گیری	جهت اندازه گیری	جهت اندازه گیری	جهت اندازه گیری	جهت اندازه گیری	0 ~ 50	جهت اندازه گیری	جهت اندازه گیری
دامنه کاربرد مشترک
پروب استاندارد		لایه رنگ پوشش معمولی و غیره   لایه رنگ پروب ضخیم تر، پوشش اسپری و غیره	لایه ضد خوردگی پروب فوق ضخیم،	لایه محافظ آتش و غیره.   ناحیه باریک داخل لوله با پروب زاویه راست	پروب کوچک، قطعه کار کوچک، بست و غیره	پروب با دمای بالا می تواند دمای بالای 300 درجه سانتیگراد را تحمل کند	لایه اکسید پروب استاندارد، پوشش اسپری،	قلع اندود مس، کروم اندود   پوشش پروب ضخیم تر، پوشش رنگ و غیره	راهنمای مدل سری TG-6105

مدل
