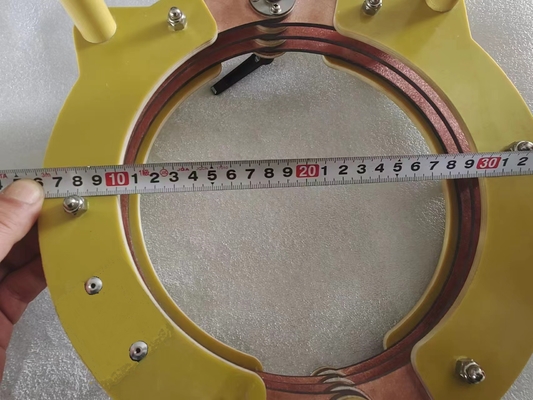

دستگاه تشخیص نقص در کویل مغناطیسی 300 میلی متر نوع باز و بسته

دستگاه تشخیص نقص در کویل مغناطیسی 300 میلی متر نوع باز و بسته

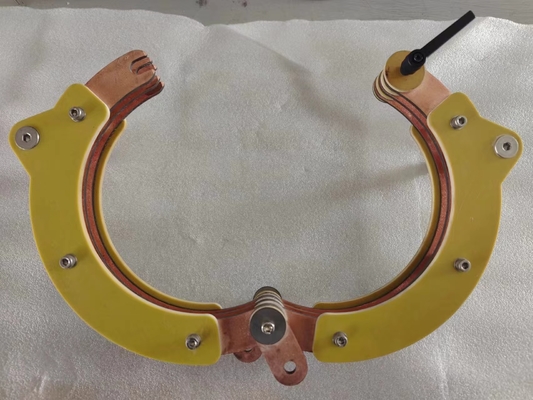

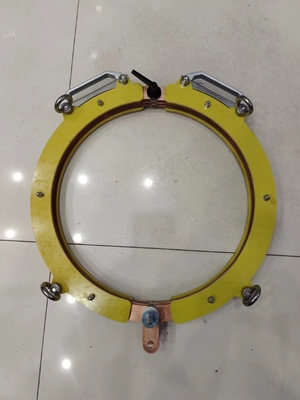

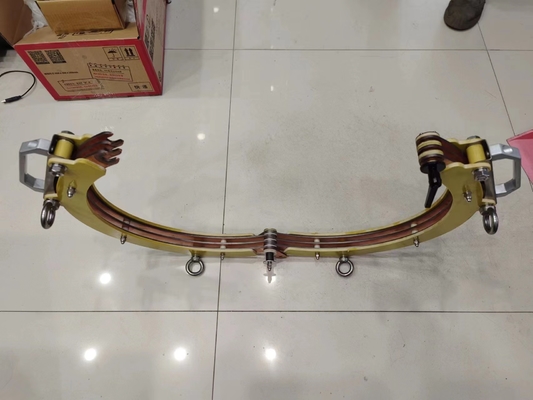

آشکارگر نقص ذرات مغناطیسی نوع باز و بسته باعث می شود که ورود قطعه به سیم پیچ آسان تر شود.

پارامتر اصلی

معرفی عملکرد

1. مغناطیس - شروع میدان الکترومغناطیسی برای مغناطیس کردن قطعه کار؛

2. Demagnetization - میدان demagnetization شروع به demagnetizing قطعه کار می کند؛

3. هشدار بیش از حد درجه حرارت - کویل دارای یک سنسور دمای 75 °C داخلی است. هنگامی که دمای تنظیم شده افزایش می یابد، به حالت حفاظت وارد می شود.

نصب و راه اندازی

نصب:

1تجهیزات باید در یک محیط خشک بدون گرد و غبار فلزی، گاز های خوردنی و مواد قابل احتراق و انفجاری نصب شوند.

2دمای محیط اطراف نباید کمتر از -10 درجه سانتیگراد و بالاتر از +40 درجه سانتیگراد باشد.

3رطوبت نسبی هوا نباید بیشتر از 85 درصد باشد.

4. اتصال لوله و سیم بین تجهیزات نصب و هر امکانات کمکی باید با توجه به علامت نشان و پایه پلگ متصل شود.

5. منبع برق (تزریق برق، منبع هوا و غیره، با توجه به محیط نصب تجهیزات و شرایط عملیاتی) ، و پوسته تجهیزات به طور قابل اعتماد زمین است؛

راه اندازی:

1. پس از نصب تجهیزات در محل، ابتدا بررسی کنید که آیا تمام سیم های اتصال و پیچ های قفل گشاده و سقوط می کنند؛

2. استفاده از ابزار برای اندازه گیری اینکه آیا ولتاژ در انتهای بالای سوئیچ اصلی ماشین با الزامات محیط نصب تجهیزات و شرایط عملیاتی مطابقت دارد؛

3. بررسی هر عمل عملکردی، به صورت دستی فشار یا تغییر هر کلید عملکردی، و هر عمل عملکردی تجهیزات باید مطابق با آن اجرا شود.

4- بازرسی اثر از آهن مغناطیس: بررسی اینکه آیا مغناطیس باقیمانده پس از از آهن مغناطیس، الزامات را برآورده می کند؛

5پس از گذر از کمیسیون و بازرسی، تجهیزات می توانند به تولید وارد شوند.

نگهداری معمول

پس از استفاده از تجهیزات باید اقدامات زیر انجام شود:

1. سوئیچ برق را خاموش کنید و منبع برق تجهیزات را قطع کنید

2. سوئیچ اصلی منبع برق خارجی را قطع کنید

3. پاک کردن لکه روغن بر روی سطح کویل و نگه داشتن کل تجهیزات تمیز

4. کنترل خط اتصال مدار، کابل و فانکشن برای شل شدن و پیری در عرض یک ماه

5. هر روز چک کنید که آیا غلظت تعلیق مغناطیسی با استاندارد مطابقت دارد

6برای تمیز کردن لکه روغن روی سطح تجهیزات باید از شستشوی خنثی استفاده شود.

7. اگر پوسته آسیب دیده باشد، استفاده از آن ممنوع است.

اصل تشخیص نقص

اصول الکترومغناطیس

جریان مغناطیسی یک میدان الکترومغناطیسی را از طریق سطح قطعه آهن مغناطیسی تشکیل می دهد (AC و نیمه موج DC اثر پوست دارند).وجود نقص ها خط مغناطيسي نيرو رو قطع ميکنه، یک میدان مغناطیسی نشت ایجاد می کنند و ذرات مغناطیسی را جذب می کنند. ذرات مغناطیسی برای تشکیل علامت های مغناطیسی تجمع می کنند.وجود نقص ها را می توان با مشاهده علائم مغناطیسی قضاوت کرد (نشان های مغناطیسی در واقع نقص های بزرگ شده هستند).

روش مغناطیسی طولی

یعنی با استفاده از روش کویل، قطعه کار در کویل پیچ می شود یا بین یوغ مغناطیسی متشکل از دو کویل قرار می گیرد.میدان مغناطیسی طولی در کویل تولید می شود و در امتداد محور طولانی قطعه کار برای بررسی ترک دایره ای عبور می کند.
