جزئیات محصول:
|
نام محصول: | آشکارساز عیب یوغ مغناطیسی | منبع برق: | AC: 220 ولت / 50 هرتز |
---|---|---|---|
قدرت بالابر: | ≥4.5 کیلوگرم | نرخ بارگذاری موقت: | در 5 ثانیه، خاموش 5 ثانیه، استفاده مداوم بیش از 4 ساعت |
طول سیم برق (سیم فنر): | 4 متر | اندازه سطح تماس مغناطیسی پا: | 20×21 میلی متر |
برجسته کردن: | آشکارساز نقص ذرات مغناطیسی,آشکارساز عیب یوغ مغناطیسی,دستگاه تشخیص نقص مغناطیسی محلی,Magnetic Yoke Flaw Detector,Local Magnetization Flaw Detector |

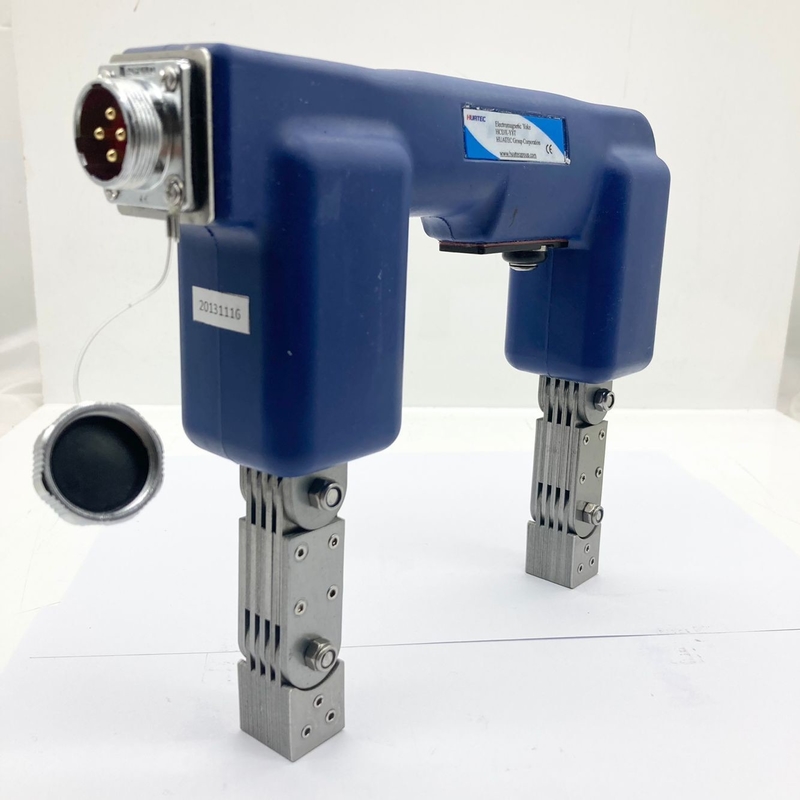

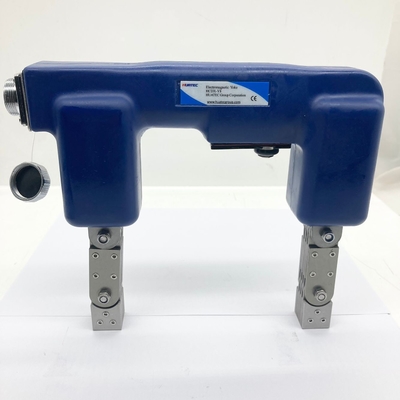

HCDX-Y8 سنجش نقص یوگ مغناطیسی سنجش نقص ذرات مغناطیسی مغناطیسی
HCDX-Y8 جدیدترین دستگاه ما است که برای تشخیص نقص ذرات مغناطیسی و مغناطیسی کردن محل کار استفاده می شودو یکی از کمترین وزن و بزرگ ترین طول AC یوغ در بازار استنیروی بلند کردن و سایر شاخص ها با الزامات GB/T 15822.3-2005/ISO 9934-3 مطابقت دارند:2002، ASME V و سایر استانداردها.
1.ساختار ماشین
ماده | شماره بخش | ماده | شماره بخش |
1 | يوگ | 5 | کابل برق |
2 | چراغ های LED | 6 | کابل اتصال پوشش کانکتور هوایی |
(تعویضات اختیاری) | |||
3 | پاى يوگ | 7 | پوشش اتصال هواپیمایی |
4 | میکروسویچ | 8 | کابل برق AC |
2روش استفاده
کابل برق را به میزبان وصل کنید و پلاگین AC را به سوکت برق 220 ولت وصل کنید.
دو قطب مغناطیسی HCDX-Y8 را بر روی سطح جسم تشخیص داده شده قرار دهید و فشار خاصی اعمال کنید تا دو قطب مغناطیسی با جسم تشخیص داده شده در تماس خوب باشند.دکمه سوئیچ رو فشار بدههنگامی که سوئیچ یوگ روشن می شود، پودر مغناطیسی بر روی سطح جسم تشخیص داده شده (خشک، مرطوب،پودر فلورسنت مغناطیسی می تواند اعمال شود).
اگر سطح مورد بررسی بسیار گسترده باشد، باید به صورت قطعات مغناطیس شود و قسمت های موثر بین قطعات تا حدودی همپوشانی داشته باشند.
مفصل متحرک را بین پاهای مغناطیسی چرخش دهید و فاصله بین پاهای مغناطیسی را بین 45mm و 225mm تنظیم کنید.
هنگام استفاده باید 5 ثانیه از 5 ثانیه بگذرد، می تواند به طور مداوم برای 4 ساعت استفاده شود.
3.پارامترهای فنی
3.1 یوغ
ماده | شاخص | ماده | شاخص | ||
وزن یوغ | 2.35 کيلوگرم | حساسیت | قطعه آزمایش 30/100A به وضوح نشان داده شده است | ||
منبع برق | AC:220V/50Hz | قدرت بلند کردن | وزن ≥4.5 کیلوگرم | ||
جریان الکتریکی | بدون بار | 1.4A | نرخ بارگذاری موقت | 5 ثانیه روشن، 5 ثانیه خاموش، استفاده مداوم بیش از 4 ساعت | |
بار | 1.0A | افزایش دمای بدن | دمای سطح دستگیره ≤40 °C | ||
فاصله الکترود مغناطیسی | 45 ~ 225mm | قدرت عایق بندی | >2MΩ | ||
طول سیم برق (سیم رباعی) | 4 متر | اندازه سطح تماس پا مغناطیسی | 20×21 میلی متر | ||

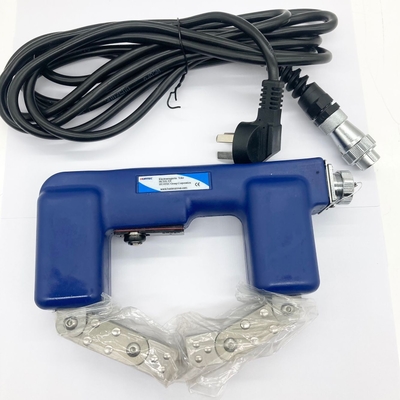

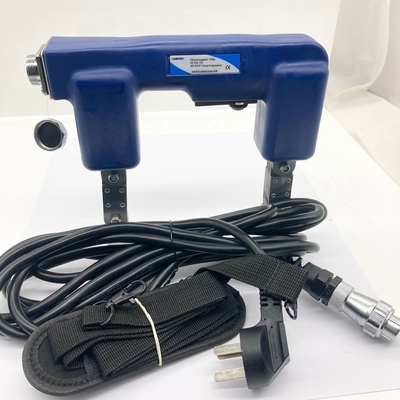

4. تهيه ميز
. نه | نام | مقدار |
1 | میزبان | 1 |
2 | کابل برق 220 ولت | 1 |
3 | کمربند یوگی | 1 |
4 | کوله پشتی یوگی | 1 |
5 | کلید هکس 3 میلی متر | 1 |
6 | راهنما | 1 |
7 | گواهی کالیبراسیون | 1 |
يادداشت:این دستگاه می تواند شارژر اختیاری، باتری، کابل، اختیاری می تواند به یوغ DC تبدیل شود. اختیاری روشنایی LED و پای مغناطیسی شیب دار.
