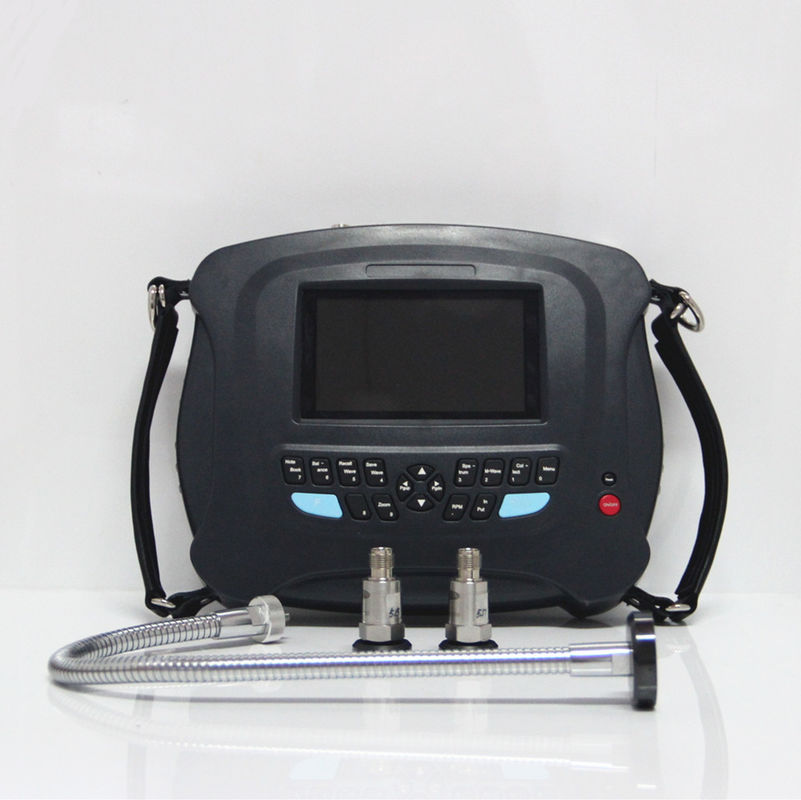

HG904A جمع آوری کننده داده های 2 کانال / تحلیلگر تشخیص / تعادل کننده فاز لرزش

HG904A جمع آوری کننده داده های 2 کانال / تحلیلگر تشخیص / تعادل کننده فاز لرزش

عدم تعادل یکی از علل اصلی لرزش ماشین است. تخمین زده می شود که حدود ۵۰ درصد از تمام نقص ها ناشی از عدم تعادل روتورها است.بهترین راه برای از بین بردن عدم تعادل مکانیکی تعادل در محل است.جدیدHG904A Machine Analyzer/Balancer به ویژه برای این منظور مفید است. می تواند شدت ارتعاش را اندازه گیری کند؛ علت ارتعاش را با تجزیه و تحلیل طیف فرکانس تشخیص دهد.همچنین می تواند برای اندازه گیری سرعت چرخش و مرحله لرزش استفاده شود، و برای محاسبه وزن عدم تعادل و محل.

محدوده های دامنه و پاسخ فرکانس برای اندازه گیری ارتعاش کلی:

Fشکل ها:

• استفاده آسان
• تصویر بردار، فرآیند تعادل و نتیجه به وضوح در یک نگاه نشان داده شده است
• ذخیره داده های تعادل 10 روتور
• انتخاب شده از جرم آزمایشی حذف یا باقی می ماند
• تجزیه نتیجه تعادل به دو محل اختصاص داده شده
• محدوده وزن آزمایشی بر اساس وزن روتور، سرعت چرخش، شعاع و درجه مطلوب تعادل محاسبه می شود.
• اعتبار جرم آزمایشی به طور خودکار قضاوت می شود
• اندازه گیری RPM، دامنه و فاز
• AD:16 بیت
• در محل 400،800,1600,3200,640012800 خط طیف FFT و عملکرد تشخیص
• جمع آوری همزمان داده های دو کانال
• دمودولاسیون پوشش سخت افزاری برای تشخیص لگن و دنده
• تابع انتقال برای اندازه گیری فرکانس طبیعی
• نمایش شکل موج و طیف از طریق LCD بزرگ
• ذخیره ارزش های ارتعاش و شکل موج ارتعاش

حالت عملیاتی

• محدوده دمایی: از 5°C تا 50°C
• رطوبت نسبی:<85٪، نامشبع
• بدون گاز های خیس
• بدون میدان الکترومغناطیسی قوی و ضربه قوی

مشخصات:

• محدوده سرعت چرخش برای تعادل پویا: 70-13,000 r/min
• محدوده اتوماتیک و محدوده دستی قابل انتخاب
• دقت اندازه گیری لرزش: 5٪

l سنسورها: سرعت سنج پیزو الکتریکی، سرعت مغناطیسی الکتریکی، جابجایی ایدی و غیره

• 8^درفیلتر ضد تعویض الیپس، فیلتر عبور باند در RPM
• سیگنال ورودی:سرعت سنج، ICPو ولتاژ

• محدوده فرکانس تجزیه و تحلیل طیف: 100، 200، 500، 1K، 2K، 5K، 10K، 20K، 35KHz

89.6KHz فقط برای نمونه گیری یک کانال(تجزیه و تحلیل طیف 35KHz)

51.2KHz برای نمونه گیری دو کانال(تجزیه و تحلیل طیف 20KHz)

• ذخیره سازی داده: 8G

• دفترچه یادداشت: 10 کد وضعیت برای بازرسی بصری
• خروجی: USB برای ارتباط با کامپیوتر
• قدرت: باتری قابل شارژ Ni-MH برای 8 ساعت کار مداوم، هشدار کم باتری
• محیط عملیاتی: 0~55^oC، رطوبت 90٪ بدون فشرده سازی
• اندازه گیری سرعت چرخش با سنسور سلول نور
• محدوده پویا: 60dB با محدوده افزایش قابل تنظیم 48dB
• ابعاد: 21 × 13 × 4 سانتی متر؛ وزن: 1.2 کیلوگرم (با باتری)

•



  لیست بسته بندی

  جدیدHG904A جمع آوری کننده داده لرزش 1
  سرعت سنج 2
  مغناطيسي 2
  سُند تمدید فولادی 1
  شارژر باتری 1
  کابل سرعت سنج 3
  USBکابل ارتباطی 1
  ماژول تعادل 1

  حسگر تچو/فشار و کابل 1
  مجموعه کاغذ بازتاب دهنده 1
  راهنمای شروع سریع 1
  نرم افزار CD 1
  گواهینامه های HG904A و سنسورهای 3
  حمل پرونده 1
