1. خلاصه

با توسعه مداوم علم و فناوری، تجهیزات آزمایش به طور مداوم به روز می شود. شرکت ما از نزدیک توسعه تکنولوژیکی کشورهای پیشرفته در جهان را دنبال می کند،و با تلاش خودش، یک سیستم تشخیص تصویربرداری دیجیتال جدید HDR-01 را توسعه داده است.

این سیستم می تواند نتایج بازرسی جوش های لوله را به صورت بصری در زمان واقعی در کامپیوتر ارائه دهد و برای اپراتورها مفید است تا نتایج بازرسی را در محل ارزیابی کنند.نتایج آزمایش در محل را می توان از راه دور دریافت کرد، برای ثبت ذخیره می شود، یا نتایج را می توان مستقیما توسط کارشناسان تایید کرد.شماره پورت جوش محل کار، و اطلاعات مربوط به عکس بدون تغییر، کاملا از مظنون به تقلب اجتناب می کند.

این سیستم از قسمت های زیر تشکیل شده است: کامپیوتر از راه دور، کارت تصویربرداری DR، دستگاه رادیوگرافی خارجی، کشنده لوله شلیک داخلی و سایر سیستم ها.از طریق شبکه محلی بی سیم، کنترل و به دست آوردن (رساندن) نقشه می تواند در یک زمان تکمیل شود.کارکنان می توانند از راه دور کنترل کامپیوتر برای تکمیل بازرسی جوش خط لوله و ذخیره تصویر اصلی برای بازیابی و فیلم صافتصویر سیستم روشن است و ارزیابی دو سیم به طور کامل با الزامات استانداردهای ملی مطابقت دارد و فراتر می رود.

لیست پیکربندی تجهیزات:

2ترکیب تجهیزات

این سیستم از دو قسمت تشکیل شده است: تجهیزات شلیک در لوله و تجهیزات شلیک خارجی.

ترکیب تجهیزات شلیک داخلی:

کشنده خط لوله اشعه ایکس با فرکانس بالا، کشنده دیواره بیرونی خط لوله (حمل کشنده صفحه مسطح، روتر مرکزی، PLC پایین کامپیوتر) ، کشنده صفحه مسطح DR،ایستگاه کاری کامپیوتر (برنامه های کسب و پردازش تصویر دیجیتال).

ترکیب تجهیزات شلیک در فضای باز:

ماشین صعود به دیوار بیرونی لوله کشی (حمل کننده آشکارساز صفحه مسطح، روتر مرکزی، PLC پایین کامپیوتر IP10) ، آشکارساز صفحه مسطح DR،ماشین صعود به دیواره بیرونی خط لوله (جنراتور پرتو ایکس با فرکانس بالا)، روتر کمکی، PLC پایین کامپیوتر IP11) ، آداپتور کنترل فرکانس بالا قابل حمل، کابل داده، کابل برق، ایستگاه کاری کامپیوتر (برنامه کسب و پردازش تصویر دیجیتال) ،ایستگاه کاری کامپیوتر (برنامه های کسب و پردازش تصویر دیجیتال).

3- شاخص های فنی تجهیزات مربوطه

3.1 دستگاه گرفتن تصویر:

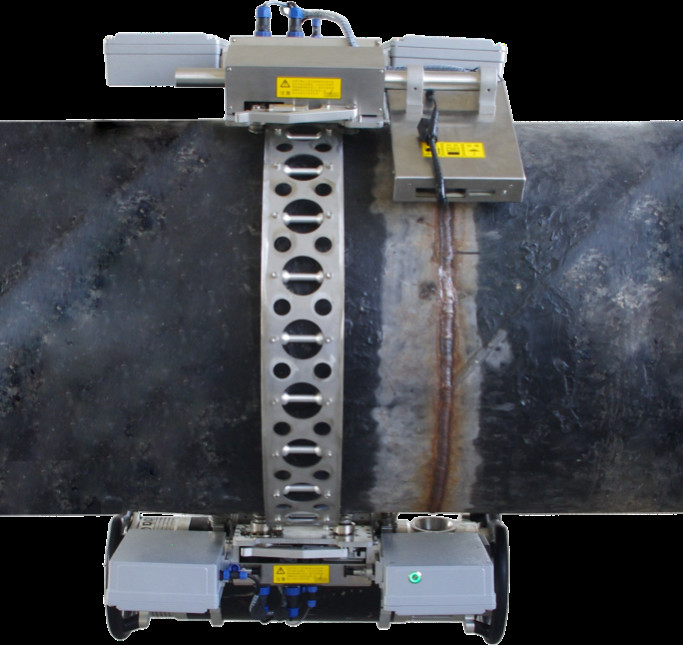

ماشین صعود بر روی دیوار بیرونی خط لوله (حمل کردن تخته تصویر)

مدل: PC10

سرعت راه رفتن: ≥100mm/s

روش راه رفتن از نوع مسیر استفاده می کند تا موقعیت عمودی به بخیه جوش را تضمین کند: ± 1mm و دقت موقعیت جهت راه رفتن: ± 1mm

این دستگاه می تواند به نیاز های نوردهی مرکزی و تشخیص DR سایه دو طرفه از خط لوله با قطر کمتر از 1600mm پاسخ دهد.

سیستم ارتباطات بی سیم دو فرکانس 5G را اتخاذ کنید، فاصله کنترل: 100 متر (میدان باز)

این دستگاه توسط باتری لیتیوم 36 ولت با دمای پایین که قابل تعویض است و می تواند به طور طبیعی در -40 درجه سانتیگراد کار کند، تغذیه می شود.

زمان کار: بیش از 8 ساعت (زمان کار بیش از 10 ساعت در صورت اتصال به سیستم تغذیه خودرو با دیوار بیرونی)

مصرف برق: ≤150W

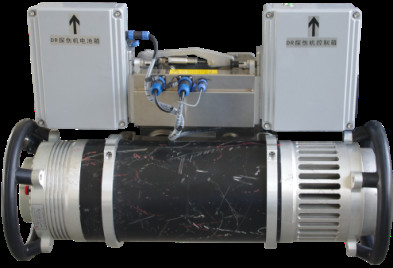

3.2 بالا رفتن از دیواره بیرونی خط لوله (حمل دستگاه اشعه ایکس)

مدل: PC11

سرعت راه رفتن: ≥100mm/s

روش راه رفتن از نوع مسیر استفاده می کند تا موقعیت عمودی به بخیه جوش را تضمین کند: ± 1mm و دقت موقعیت جهت راه رفتن: ± 1mm

این می تواند نیازهای راننده از دو دیواره یک سایه دستگاه شعاع جهت دار برای لوله با قطر 711mm و یا کمتر را برآورده کند

سیستم ارتباطات بی سیم دو فرکانس 5G را اتخاذ کنید، فاصله کنترل: 100 متر (میدان باز)

این دستگاه توسط باتری لیتیوم 36 ولت با دمای پایین که قابل تعویض است و می تواند به طور طبیعی در -40 درجه سانتیگراد کار کند، تغذیه می شود.

زمان کار: بیش از 10 ساعت

مصرف برق: ≤150W

رانندگی همزمان با ماشین صعود (بورد تصاویری) خارج از دیواره لوله برای تکمیل الزامات بازرسی دو دیواره یک سایه DR.

3.3 آشکارساز صفحه ی مسطح (نشان دهنده ی صفحه ی مسطح بر اساس نیازهای کاربر انتخاب می شود، قیمت متفاوت است)

لایه تبدیل اشعه ایکس: سیلیکون بی شکل

√ اسپلاتر: CSI؛

️ پیکسلی: 120μm؛

️منطقه تصویربرداری موثر آشکارگر:150×180 میلی متر;

ماتریس پیکسل: 1280×1024

تبدیل AD: 6bt

رزولوشن جفت خط: ≥4.0LP/mm

DQE@0.0LP/mm (2.5μGy، RQA5): 65٪

MTF@1.0LP/mm: 0.66;

MTF@2.0LP/mm: 0.35;

حداقل دوز تشخیصی: 14nGy

انرژی اشعه (قیمت KV استاتیک): 40 ~ 300kv؛

محدوده دمای محیط: 5 تا 35 درجه سانتیگراد

دامنه رطوبت نسبی: 10 ~ 75٪ PH

قدرت اسمی: 20W

انرژی اشعه دریافت شده: 320kV

زمان کار مستمر: بیش از 10 ساعت

منبع برق: DC 24V

باتری: باتری داخلی 1 سریع

وزن: 3 کيلوگرم

پروتکل انتقال داده های بی سیم: 802.11ac

3.4 نرم افزارهایی برای کسب و پردازش تصاویر دیجیتال

با عملکرد بازرسی یک کلید، اپراتور قطر لوله و ضخامت دیواره را بر اساس پارامترهای لوله که در پایگاه داده نرم افزار تنظیم شده اند انتخاب می کند.و شماره جوش جوش مورد بررسی را وارد می کند. سیستم به طور خودکار پارامترهای پیش تنظیم شده را انتخاب می کند و به طور خودکار کل جوش را تکمیل می کند. تشخیص و ذخیره سازی. نرم افزار دارای عملکرد مداخله دستی است.که می تواند سرعت تشخیص را تنظیم کند، سرعت تشخیص را افزایش یا کاهش دهید و طول مرحله تشخیص (زمان تشخیص) را با توجه به نیازهای خود تنظیم کنید.

- اپراتور می تواند قبل از آزمایش عرض پنجره و موقعیت پنجره را تنظیم کند تا روشنایی و کنتراست تصاویر جمع آوری شده سازگار باشد.و می تواند به طور مستقیم پس از اتمام جمع آوری ارزیابی شود.

با معکوس کردن تصویر مثبت و منفی، معکوس کردن و چرخش تصویر، بزرگ کردن و گردش تصویر، ارتقاء لبه های مداخله تصویر، بزرگ کردن یا بازسازی جزئی تصویر اصلی،برچسب گذاری حروف و اعداد، علامت گذاری تصویر.

با اندازه گیری قطعات خط خط.

با اندازه گیری نقص ( اندازه گیری هندسی نقاط، خطوط، زاویه ها و غیره) و توابع علامت گذاری نقص.

با اندازه گیری کیفیت تصویر دو رشته ای MFT (ذکاوت فضایی) اندازه گیری خودکار و عملکرد محاسبه.

نمایش زمان واقعی مقدار خاکستری، محاسبه خودکار و نمایش مقدار متوسط.

با عملکرد اندازه گیری و محاسبه نسبت سیگنال به سر و صدا (SNR)

- اپراتور ارشد می تواند فایل های فرآیند transillumination را در زمان واقعی کامپایل و اصلاح کند و اپراتور می تواند پارامترها و خروجی فرآیند transillumination تصویر فعلی را در هر زمان مشاهده کند.

️ دارای عملکرد دنده های تصاویر جوشکاری

تصویر در فرمت DICONDE است و می تواند به دیگر فرمت های رایج مانند JPG تبدیل شود. همچنین از ذخیره سازی تصویر در فرمت های مختلف مانند DCN، BMP، RAW و TF پشتیبانی می کند.

3.5 محل کار

پارامترهای فنی ایستگاه کاری برای جمع آوری و تجزیه و تحلیل تصاویر:

مدل دستگاه: Precision 3530

برند تجهیزات:

سیستم عامل اصلی ویندوز10

اینتل ((R) Corc ((TM) i7-8750H فرکانس پردازنده-سی پی یو (MHz) 6 هسته، 9M، 2.20 گیگاهرتز، 4.1 گیگاهرتز، چیپست CM246 موبایل اینتل؛

کنترل کننده VGA تراشه های NVDIA GeForce950M4GB را اتخاذ می کند.

حافظه (RAM): 16 ~ 32GB (DDR4 2666MHZ) ؛

دیسک سخت SATA: 512GB (حالتی جامد) + 2TB (مکانیکی) ؛

تراشه گرافیکی: NvidiaQuadro P600+HD630, با 4 GB GDDR5 مستقل

FHD WVA 15.6 اینچ، 1920x1080، ضد درخشش بدون لمس، 72 درصد طیف رنگی، دوربین و میکروفون، بدون پشتیبانی WWAN

وزن: 2.21kg

پشت دست: پشت دست دو طرفه بدون تراشه امنیتی + تاندربولت

شبکه بی سیم: اینتل دو باند بی سیم AC 9560، 802.11ac، MU-MIMO دو باند 2x2 + بلوتوث 50;

با: خواننده کارت هوشمند، رابط HDMI، رابط USB3.0؛

منبع برق: آداپتور 130 وات AC، 7.4mm Barrel

طراحی کیس کاملاً بسته شده: سطح حفاظت از گواهینامه P65 عبور کرده است که می تواند از ورود شن، گرد و غبار و مایع جلوگیری کند.

3.6 نام تجهیزات:

دستگاه تشخیص و کنترل خطای اشعه ایکس با فرکانس بالا و ولتاژ ثابت قابل حمل

مدل: D300G

دمای محیط کار: -20°C~50°C

رطوبت محیط کار: ≤85%

محدوده ولتاژ ورودی: AC190v ~ AC265v

دامنه فرکانس ولتاژ ورودی: 50HZ ~ 60HZ

صفحه نمایش بزرگ LCD 7 اینچی منوی چینی

لوله اشعه ایکس: لوله سرمت

حالت منبع برق لوله اشعه ایکس: ولتاژ ثابت

محدوده تنظیم ولتاژ لوله اشعه ایکس: 120-300kV

مرحله تنظیم ولتاژ لوله: 1kV/قدم

جریان لوله اشعه ایکس: 0.5-3.0mA

مرحله تنظیم جریان لوله: 0.1 mA/قدم

تنظیم حداکثر زمان قرار گرفتن در معرض: 0.1 ~ 60 دقیقه (درست به 0.1 دقیقه)

حداکثر قدرت لوله اشعه ایکس: 900W

فرکانس کار: 100kHz

اندازه فوکس: 3.0mm استاندارد EN12543

ضخامت نفوذ: 70mm (طول فوکال 600mm، زمان قرار گرفتن در معرض 20 دقیقه، سیاه شدن 2.0D)

میزان بارگذاری موقت: 100٪ (وقتی دمای محیط 20 °C باشد، حالت حداکثر قدرت)

زاویه تابش: 40°×55°

فیلتر اضافی: معادل 4 میلی متری آلومینیوم

اندازه سر لوله: Φ295×752 (از جمله حلقه آخر)

وزن سر لوله: 30 کیلوگرم

کابل اتصال: 25 متر

کابل برق: 10 متر

اندازه کنترل کننده: 410×228×300mm

وزن کنترل کننده: 11 کیلوگرم

روش خنک سازی آنود: خنک سازی با هوای اجباری

3.7 ریل:

مشخصات: φ711mm
