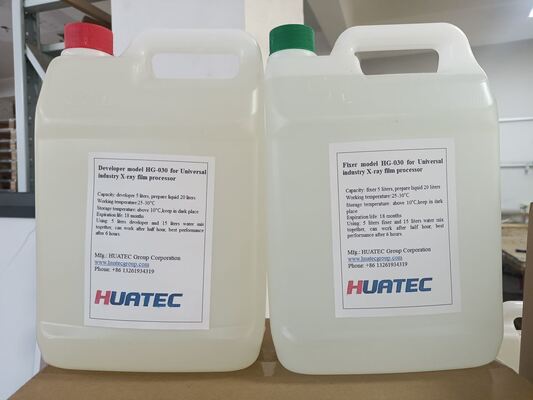

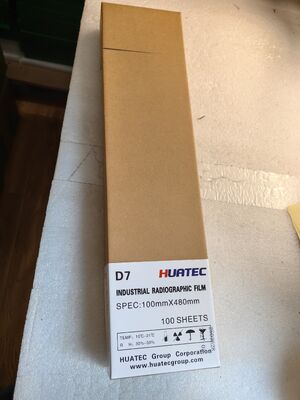

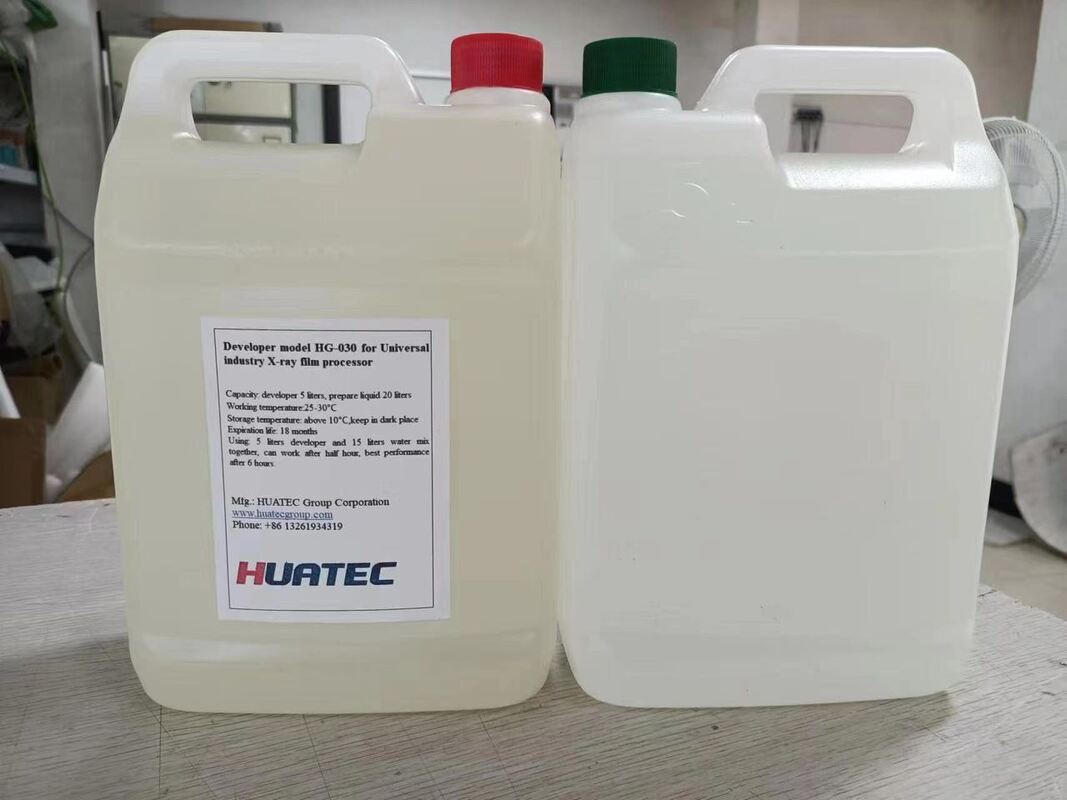

توسعهدهنده و تثبیتکننده فیلم اشعه ایکس صنعتی HUATEC D5 و D7
نام محصول و مشخصات مدل
| مدل |
مشخصات |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |
سایر مشخصات و ظرفیت بستهبندی نیز بر اساس الزامات مشتری قابل ارائه است.
ویژگیها و کاربردها
فیلم اشعه ایکس صنعتی نوعی فیلم با وضوح بالا و رزولوشن تصویر بالا است که به طور گسترده در تشخیص عیوب غیرمخرب استفاده میشود. این فیلم دارای حساسیت بالا، کنتراست بالا، وضوح بالا است،
این فیلم میتواند مستقیماً یا با صفحه حساسکننده سربی برای نوردهی اشعه ایکس یا گاما استفاده شود. این فیلم برای قطعات الکترونیکی، مواد مصنوعی، ریختهگری و ریختهگری، جوشکاری و غیره مناسب است.
تست NDT برای صنعت کشتیسازی، دفاع ملی و صنعت هستهای، صنعت هوافضا و هوانوردی و غیره. با استفاده از پایه ورق پلی استر آبی، دو طرف پوشیده شده با لایه امولسیون، لایه و
لایه محافظ. این فیلم دارای لایههای غنی، رزولوشن تصویر بالا و وضوح خوب است. این فیلم را میتوان در دمای اتاق پردازش کرد، همچنین میتوان آن را با دستگاه دمای بالا پردازش کرد.
ویژگیها و کاربردها
 |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
عملکرد محصول
| نام شاخص |
واحد |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| چگالی مه |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| ضریب کنتراست “r” |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO “S” |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| زمان انحلال در قلیا |
دقیقه |
≥10 |
| مقاومت در برابر خراش در پردازش |
N |
≥0.8 |
نور ایمنی و پردازش شستشو
نور ایمنی کار در اتاق تاریک این فیلم، نور ایمنی قرمز با لامپ 15 وات است. هنگام استفاده از فیلم برای باز کردن بسته، فاصله لامپ معمولاً بالاتر از 1.2 متر است. زمان نوردهی تجمعی
بیش از 40 دقیقه نباشد. نمونه نوردهی شده باید ظرف 2 ساعت شستشو داده شود. فرآیند شستشو در جدول زیر نشان داده شده است.
| روش شستشو |
سایر کشورها |
دما / ℃ |
زمان توسعه / دقیقه |
زمان تثبیت / دقیقه |
خشک کردن / ℃ |
حمل و نقل
میلیلیتر/مترمربع |
| دستی |
D-19b |
20±0.5 |
5±1 |
10 |
خشک کردن طبیعی |
300 |
| شستشوی ماشینی |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
منحنی کارکرد فیلم اصلی
نام محصول و مشخصات مدل
| مدل |
مشخصات |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |
سایر مشخصات و ظرفیت بستهبندی نیز بر اساس الزامات مشتری قابل ارائه است.
ویژگیها و کاربردها
فیلم اشعه ایکس صنعتی نوعی فیلم با وضوح بالا و رزولوشن تصویر بالا است که به طور گسترده در تشخیص عیوب غیرمخرب استفاده میشود. این فیلم دارای حساسیت بالا، کنتراست بالا، وضوح بالا است،
این فیلم میتواند مستقیماً یا با صفحه حساسکننده سربی برای نوردهی اشعه ایکس یا گاما استفاده شود. این فیلم برای قطعات الکترونیکی، مواد مصنوعی، ریختهگری و ریختهگری، جوشکاری و غیره مناسب است.
تست NDT برای صنعت کشتیسازی، دفاع ملی و صنعت هستهای، صنعت هوافضا و هوانوردی و غیره. با استفاده از پایه ورق پلی استر آبی، دو طرف پوشیده شده با لایه امولسیون، لایه و
لایه محافظ. این فیلم دارای لایههای غنی، رزولوشن تصویر بالا و وضوح خوب است. این فیلم را میتوان در دمای اتاق پردازش کرد، همچنین میتوان آن را با دستگاه دمای بالا پردازش کرد.
ویژگیها و کاربردها
| |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
عملکرد محصول
| نام شاخص |
واحد |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| چگالی مه |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| ضریب کنتراست “r” |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO “S” |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| زمان انحلال در قلیا |
دقیقه |
≥10 |
| مقاومت در برابر خراش در پردازش |
N |
≥0.8 |
نور ایمنی و پردازش شستشو
نور ایمنی کار در اتاق تاریک این فیلم، نور ایمنی قرمز با لامپ 15 وات است. هنگام استفاده از فیلم برای باز کردن بسته، فاصله لامپ معمولاً بالاتر از 1.2 متر است. زمان نوردهی تجمعی
بیش از 40 دقیقه نباشد. نمونه نوردهی شده باید ظرف 2 ساعت شستشو داده شود. فرآیند شستشو در جدول زیر نشان داده شده است.
| روش شستشو |
سایر کشورها |
دما / ℃ |
زمان توسعه / دقیقه |
زمان تثبیت / دقیقه |
خشک کردن / ℃ |
حمل و نقل
میلیلیتر/مترمربع |
| دستی |
D-19b |
20±0.5 |
5±1 |
10 |
خشک کردن طبیعی |
300 |
| شستشوی ماشینی |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
منحنی کارکرد فیلم اصلی
منحنی کارکرد آلومینیوم فیلم D7 منحنی کارکرد فولاد فیلم D7
