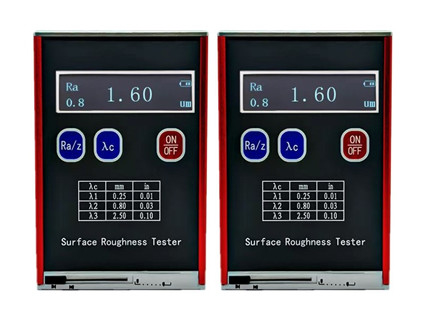

اندازه جیبی سطح خشکی تست کننده را داشته باشید Ra Rz Rt Rq
مقدمه عمومی
SRT-5000B یک نسل جدید از سری تست کننده خشکی سطح است. این ویژگی دقت بالا، کاربرد گسترده، عملکرد ساده،قابل حمل و عملکرد پایدارتستر به طور گسترده ای در اندازه گیری خشکی سطح فلزات مختلف و غیر فلزات استفاده می شود.ساختار یکپارچه سنسور و بدن اصلی و طراحی دستی آن را مناسب برای استفاده در سایت های تولید می کند.
1.را، آرز، آرت، آرک
2. اندازه جیبی، حمل و نقل آسان، ضد شوک و لرزش
3کالیبراسیون یک نقطه ساده و آسان است و می تواند به سرعت توسط کاربر تکمیل شود.
4حسگر سرامیکی پیزو الکتریکی، محکم و با دوام.
5.256*64 صفحه نمایش OLED با روشنایی بالا، مصرف انرژی پایین و نمایش فونت ظریف.
6باتری لیتیوم قابل شارژ بزرگ، زمان کار طولانی
7.صفر رو داشته باش25، 0.8، 2.5، سه نوع طول نمونه گیری.
8.شکل فلزي، قدرت ضد تداخل قوي
9مطابق با استانداردهای GB، ISO، DIN و JIS.
10تراشه DSP با سرعت بالا، سرعت محاسبات بالا
11سرعت محاسبه سریع، فقط 2 ثانیه طول می کشد تا محاسبه پس از محور اندازه گیری کامل شود.
اصل کار
هنگامی که سنسور توسط راننده برای ایجاد یک حرکت یکنواخت خطی در امتداد سطح آزمایش هدایت می شود،قلم که با سطح کار تماس می گیرد به سمت بالا و پایین در امتداد سطح کار عمودی حرکت می کند.حرکت آن به سیگنال های الکتریکی تبدیل می شود، که تقویت می شوند، فیلتر می شوند و به سیگنال های دیجیتال از طریق A / D تبدیل می شوند. سیگنال ها سپس توسط CPU به Ra، Rz،مقادیر Rq و Rt و سپس بر روی صفحه نمایش نمایش داده می شود.
جدول طول نمونه گیری توصیه شده
| Ra (μm) |
Rz (μm) |
طول نمونه گیری λc (ملی متر) |
| >5 تا 10 |
>20 تا 40 |
2.5 |
| >2.5 تا 5 |
>10 ~ 20 |
| > 1.25 ~ 2.5 |
>6.3 تا 10 |
0.8 |
| >0.63 ~ 1.25 |
> 3.2 تا 63 |
| >0.32 ~ 0.63 |
>1.6 تا 3.2 |
| >0.25 ~ 0.32 |
>1.25 تا 1.6 |
0.25 |
| >0.20 ~ 0.25 |
>1.0 تا 1.25 |
| >0.16 ~ 0.20 |
>0.8 ~ 1.0 |
| >0.125 ~ 0.16 |
>0.63 ~ 0.8 |
| >0.1 ~ 0.125 |
>0.5 ~ 0.63 |
| >0.08 ~ 0.1 |
>0.4 ~ 0.5 |
| >0.063 ~ 0.08 |
>0.32 ~ 0.4 |
| >0.05 ~ 0.063 |
>0.25 ~ 0.32 |
| >0.04 ~ 0.05 |
>0.2 ~ 0.25 |
| >0.032 ~ 0.04 |
>0.16 ~ 0.2 |
| >0.025 ~ 0.032 |
>0.125 ~ 0.16 |
| >0.02 ~ 0.025 |
>0.1 ~ 0.125 |
پارامترهای فنی
1پارامترها (μm):Ra، Rz، Rq، Rt
2طول قطب (ملی متر):6
3طول نمونه گیری (ملی متر):0.25، 0.80، 2.50
4طول ارزیابی (ملی متر):1.25، 4.0، 50
5محدوده اندازه گیری (μm): Ra، Rq: 0.05 ~ 15.0 Rz، Rt: 0.1 ~ 50
6.خطای نمایش: ± ((10nm+0.1A)
7.قابل تکرار بودن ارزش نمایش داده شده:<۶٪
8. قلم: قطر نوک الماس: 10 μm±1 μm زاویه نوک الماس:
9نیروی اندازه گیری ثابت و تغییرات آن از قلم:
نیروی اندازه گیری ثابت: ≤0.016N
تغییر نیروی اندازه گیری: ≤800N/m
10فشار حسگر وابسته به اسکید: ≤0.5N
11باتري:3باتری لیتیوم یون 7 ولت
12ابعاد کلی: 106 mm × 70 mm × 24 mm
13وزن: 200 گرم
14شرایط عملیاتی:
دمای: -20°C-40°C
رطوبت نسبی:<90٪
هیچ ارتعاش و مواد خوردنی وجود ندارد
15شرایط نگهداری: دمای: -25°C~60°C رطوبت نسبی:< 90%
-
-
| |
بخش |
مقدار |
| استاندارد |
میزبان SRT-5000B |
1 |
| آداپتور برق 5 ولت |
1 |
| کابل USB |
1 |
| راهنمای استفاده |
1 |
| کارت گارانتی |
1 |
| گواهی کالیبراسیون |
1 |
| لیست بسته بندی |
1 |
| گواهی واجد شرایط |
1 |
| جعبه تجهیزات |
1 |
| اختیاری |
الگوی نمونه استاندارد |
1 |
| پشتیبان شیشه ای |
1 |
-
