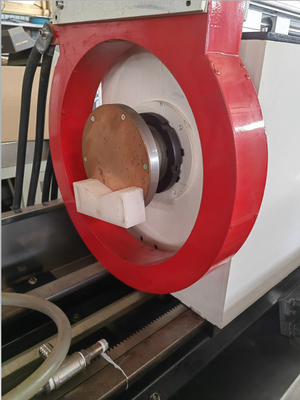

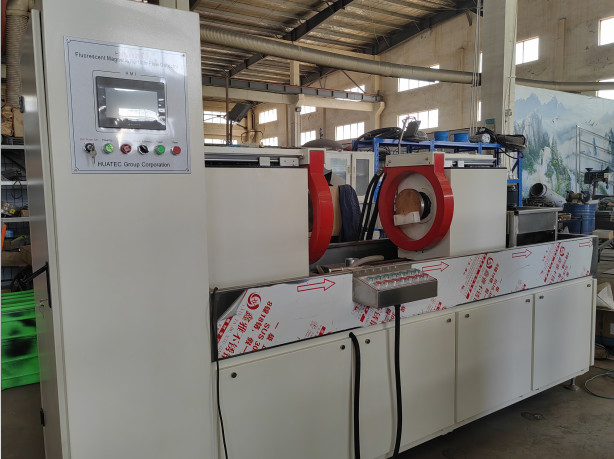

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی HMP-6000A

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسیHMP-6000A

اصل کار

تشخیص نقص ذرات مغناطیسی از تعامل بین میدان نشت مغناطیسی و پودر مغناطیسی در نقص قطعه کار استفاده می کند.که از تفاوت بین نقص های سطح و نزدیک به سطح محصولات فولاد (مانند ترک ها) استفاده می کند، شامل شدن slag، خطوط موی و غیره) و نفوذ مغناطیسی فولاد. پس از مغناطیسی شدن، میدان مغناطیسی در عدم تداوم این مواد تحریف می شود.که بخشی از نشت جریان مغناطیسی را تشکیل می دهند و یک میدان نشت مغناطیسی تولید می کنندبنابراین جذب پودر مغناطیسی برای تشکیل پودر مغناطیسی تجمع در نقص - علائم مغناطیسی، در شرایط نور مناسب، نشان دادن محل و شکل نقص

درخواست

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی برای تشخیص سطح و سطح نزدیک قطعات فرامغناطیسی (مانند بولت ها، پین ها، بوشینگ ها، دنده ها، حلقه های دنده ها، کراکشافت و غیره) استفاده می شود.) به علت جعل، خنک کردن، خرد کردن، خستگی ناشی از ترک ها و گنجاندن slag و سایر نقص های جزئی.

پارامتر فنی

محدوده تشخیص: قطر (φ400mm) ، طول 1000mm

روش تشخیص: تشخیص ذرات مغناطیسی فلورسنت یا غیر فلورسنت

حالت مغناطیس: مغناطیس محوری، طولی، ترکیبی

فاصله الکترود: 0 ~ 1000mm (قابل تنظیم)

حالت قفل: قفل پنوماتیک

جریان مغناطیسی: 0 ~ 6000A

اثر غیر مغناطیسی شدن:5 А/cm

حساسیت تشخیص: فیلم استاندارد آزمایش A1 (15/50) به وضوح نشان داده شده است.

منبع برق: سه فاز 5 سیم AC 380V 50Hz

استاندارد اجرایی

دستگاه تشخیص نقص ذرات مغناطیسی: GB/ T8290-2011

شرایط مشاهده برای بازرسی ذرات مغناطیسی: GB/T 5097-2020/ ISO 3059:2012

انجمن مواد و آزمایش آمریکا: روش آزمایش ذرات مغناطیسی ASTM E1444-01

اتحادیه اروپا، استاندارد بین المللی: DIN EN ISO 9934-2-2003

پیکربندی استاندارد

یک دستگاه اصلی از دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی

سیستم بازیابی اسپری مغناطیسی تعلیق 1 مجموعه

یک متر گاوس

1 لوله سنجش غلظت معلق مغناطیسی
