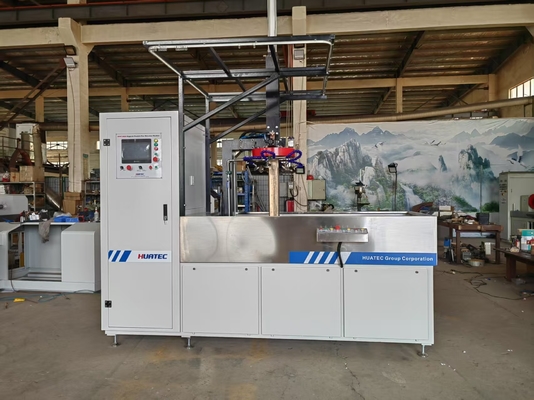

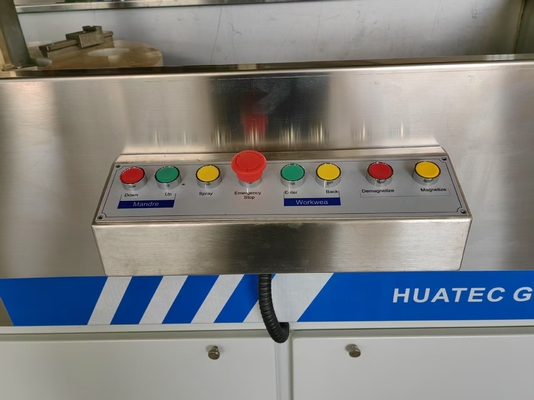

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی HMP-6000A
(1) فرآیند آزمایش:
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
اصل کار
تشخیص نقص ذرات مغناطیسی از تعامل بین میدان نشت مغناطیسی و پودر مغناطیسی در نقص قطعه کار استفاده می کند.که از تفاوت بین نقص های سطح و نزدیک به سطح محصولات فولاد (مانند ترک ها) استفاده می کند، شامل شدن slag، خطوط موی و غیره) و نفوذ مغناطیسی فولاد. پس از مغناطیسی شدن، میدان مغناطیسی در عدم تداوم این مواد تحریف می شود.که بخشی از نشت جریان مغناطیسی را تشکیل می دهند و یک میدان نشت مغناطیسی تولید می کنندبنابراین جذب پودر مغناطیسی برای تشکیل پودر مغناطیسی تجمع در نقص - علائم مغناطیسی، در شرایط نور مناسب، نشان دادن محل و شکل نقص
استفاده
دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی برای تشخیص سطح و سطح نزدیک قطعات آهن مغناطیسی (مانند حلقه حامل، حلقه دندان، سیلندر، مخروط و غیره) به دلیل جعل استفاده می شود,خاموش کردن، خرد کردن، خستگی ناشی از ترک ها و گنجاندن slag و سایر نقایص جزئی.
اجرای استانداردها
دستگاه تشخیص نقص ذرات مغناطیسی: GB/ T8290-2011
شرایط مشاهده برای بازرسی ذرات مغناطیسی: GB/T 5097-2020/ ISO 3059:2012
انجمن مواد و آزمایش آمریکا: روش آزمایش ذرات مغناطیسی ASTM E1444-01
اتحادیه اروپا، استاندارد بین المللی: DIN EN ISO 9934-2-2003
پارامتر فنی
فاصله الکترود:0 تا 500 میلی متر
جریان محوری:0~8000A
پتانسیل مغناطیسی طولی: 0 ~ 12000AT
روش تشخیص: تشخیص ذرات فلورسنت مغناطیسی
حالت مغناطیس: مغناطیس محوری، مغناطیس طولی، مغناطیس ترکیبی
حالت قفل: قفل پنوماتیک
اثر غیر مغناطیسی شدن: باقیمانده کمتر از 0.3mT
حساسیت تشخیص: فیلم استاندارد آزمایش A1 (15/50) به وضوح نشان داده شده است.
منبع برق: سه فاز 5 سیم AC 380V 50Hz
| لیست پارامترهای فنی |
|
|
جریان
نام
|
AC |
|
| |
| |
| جریان مغناطیسی محوری(A) |
6000A |
|
| پتانسیل جریان مغناطیسی طولی(AT) |
12000 |
|
| قطر داخل کویل(mm) |
400 |
|
| حداکثر فاصله الکترود(mm) |
500 |
|
| میزبان |
نوع تقسیم (کابین کنترل الکتریکی جدا از موتور اصلی) |
|
| حساسیت |
یک نوع shim ((15/50) نمایش شفاف |
|
| نرخ بارگذاری موقت |
≤30٪ |
|
| حالت کنترل |
دستی/ نیمه اتوماتیک |
|
| رابط کاربری |
دکمه / صفحه لمسی |
|
| حالت قفل کردن |
پنوماتیک |
|
| روش مغناطیسی AC |
مغناطیس محوری، مغناطیس طولی، مغناطیس کامپوزیت |
|
| از آهن مغناطیسی AC جدا کردن |
از آهن خارج کردن اتوماتیک کاهش |
|
| نور UV |
آویزان، دستگیر |
|
| زمان اسپری |
۳"۶"/ کار دستی |
|
| زمان مغناطیس شدن |
0.5"~2"/زمان |
|
| زمان ازآغربازی |
3 تا 5 اینچ/زمان |
|
| منبع هوا |
0.4-0.8MPa |
|
| منبع برق |
سه فاز پنج سیم، 380V±10٪، 50Hz |
|
جدول پیکربندی:
1 مجموعه دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی

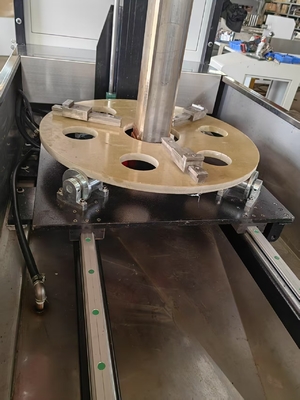

1 مجموعه از مکانیسم های رشته بندی میله
1 مجموعه پلتفرم بلند کننده پنوماتیک
1 مجموعه اتاق تاريک
1 مجموعه فیلم تست استاندارد
1 مقناطیس متر باقیمانده
1 مجموعه از سوئیچ پا
1 لامپ UV دستی
