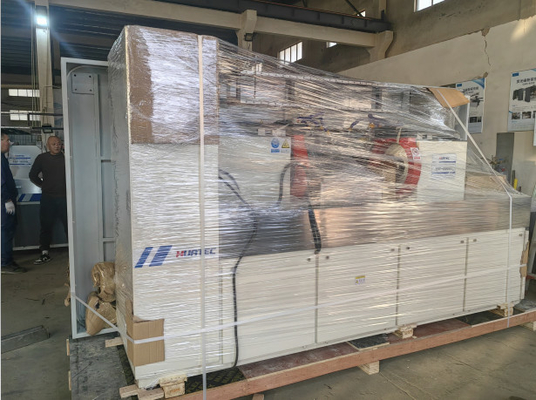

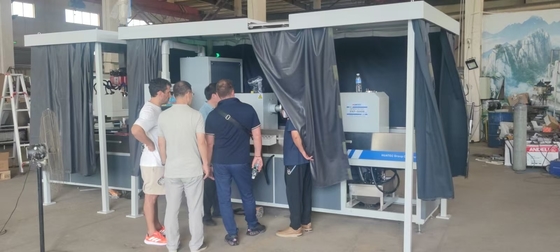

HMP-8000 فلورسنت قطرات مغناطیسی دستگاه تشخیص نقص محوری جریان AC 0 ~ 8000A

HMP-8000 فلورسنت قطرات مغناطیسی دستگاه تشخیص نقص محوری جریان AC 0 ~ 8000A

1اصول کار

تشخیص ذرات مغناطیسی از تعامل بین میدان نشت مغناطیسی و پودر مغناطیسی در نقص قطعه کار استفاده می کند.از تفاوت بین نقایص سطحی و نزدیک به سطحی محصولات آهن و فولاد (مانند ترک ها) استفاده می کند، گنجانده شدن لاغری، خطوط موی و غیره) و نفوذ آهن و فولاد. پس از مغناطیس، میدان مغناطیسی در محل متناوب این مواد تحریف می شود،که بخشی از نشت جریان مغناطیسی را تشکیل می دهند و منجر به میدان نشت مغناطیسی می شوندبنابراین جذب پودر مغناطیسی برای تشکیل انباشت پودر مغناطیسی در نقص - اثر مغناطیسی، در شرایط نور مناسب، نشان دادن محل و شکل نقص.

2. استفاده

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی برای تشخیص سطح و سطح نزدیک قطعه فرامغناطیسی (مانند: دنده، حلقه دنده، میله دنده و غیره) به دلیل جعل، خنک کردن،خرد کردن، خستگی ناشی از ترک ها و گنجاندن slag و سایر نقایص ظریف.

3استاندارد اجرا

1- دستگاه تشخیص نقص ذرات مغناطیسی:GB/T8290 ‬2011

2شرایط مشاهده ی تشخیص نقص ذرات مغناطیسی:GB/T 5097-2020/ ISO 3059:2012

3انجمن مواد و آزمایش آمریکا: روش آزمایش ذرات مغناطیسی ASTM E1444-01

4اتحادیه اروپا، استاندارد بین المللی: DIN EN ISO 9934-2-2003

4. محدوده شناسایی

قطعات از نوع حلقه دنده(1)

آبهای دنده و قطعات کوچک(2)

5تکنولوژی تشخیص

قطعات دنده (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking

شفت چرخ دنده و قطعات کوچک (2): تغذیه - پاشیدن تعلیق مغناطیسی - مغناطیسی شدن کلیپ - مشاهده چرخش - از آهن مغناطیسی شدن - خالی کردن

6پارامتر فنی

محدوده تشخیص:قطر دنده ≤700mm، ارتفاع ≤410mm

قطر محوری ≤300mm، طول <700mm

فاصله الکترود:0~410mm(قابل تنظیم)

جریان محوری:AC 0~8000Aمقدار موثر ((با کنترل کننده فاز قطع)

پتانسیل مغناطیسی طولی:AC 0 ~ 18000AT ارزش موثر ((با کنترل کننده فاز قطع)

روش تشخیص: تشخیص ذرات فلورسنت مغناطیسی

حالت مغناطیس:مغناطیس محوری، مغناطیس طولی، مغناطیس کامپوزیت

حالت قفل:فشرده سازی پنوماتیک

اثر غیر مغناطیسی شدن:باقیمانده کمتر از 0.3mT

حساسیت تشخیص:فیلمی آزمایشی استاندارد A1 (15/50) به وضوح نمایش داده می شود

منبع برق:سه فاز پنج سیم AC 380V 50Hz

7توضیحات دستگاه

7.1 سیستم کنترل الکتریکی

سیستم کنترل بر اساس کنترل کننده منطقی قابل برنامه ریزی (PLC) است که عملکرد دو الکترود و دستگاه مغناطیس کردن مغناطیس را کنترل می کند.با کابینت کنترل به عنوان بدن اصلی، شامل اجزای اجرایی مختلف، مدار محرک مغناطیس، ترانسفورماتور اصلی و غیره است.

ورودی جریان مغناطیسی و سایر پارامترها از طریق صفحه لمسی. با ماژول ورودی / خروجی آنالوگ PLC برای دستیابی به عملکرد پیش تنظیم جریان مغناطیسی.

تمام شاخص ها، دکمه ها و چراغ های کار گیرنده ی تشخیص عیب، ولتاژ ایمنی 24 ولت را اتخاذ می کنند.

میزبان تشخیص نقص، demagnetizer و پوسته کابینت توزیع به طور قابل اعتماد زمین است.

7.2 میزبان

دستگاه اصلی:بدن هواپيما، مخزن جمع آوری فولاد ضد زنگ، مغناطيس کننده، سيستم پاشي

بدن هواپیما:بدنه توسط مواد با کیفیت بالا، قوی و زیبا جوش داده شده است. هیچ ساختار زاویه ای در محدوده ارتفاع اپراتور در اطراف بدنه وجود ندارد.

مخزن جمع آوری فولاد ضد زنگ:ساخته شده از فولاد ضد زنگ با کیفیت بالا برای جمع آوری معلق مغناطیسی

مغناطيس کننده:متشکل از مکانیسم کلیمپ، الکترود مغناطیسی و کویل مغناطیسی است. الکترود مغناطیسی قطعه را به طور محوری مغناطیسی می کند و کویل مغناطیسی آن را به طول جغرافیایی مغناطیسی می کند.کویل و صفحه الکترود از مس با کیفیت بالا ساخته شده استمکانیسم قفل توسط اجزای پنوماتیک هدایت می شود و قطعه کار بین دو الکترود قفل می شود تا یک مدار مغناطیسی محوری را تشکیل دهد.

7.3 سیستم پرش معلق مغناطیسی

آن را از مخزن جمع آوری معلق مغناطیسی، پمپ آب، خط لوله و سر اسپرینکر تشکیل می دهد. مخزن جمع آوری مسئول جمع آوری است،تحریک و پمپاژ تعلیق مغناطیسی جریان مجدد به نوزلمخزن جمع آوری مایعات خارجی است و چرخ جهانی با دستگاه ترمز در پایین نصب شده است مخزن جمع آوری تعلیق مغناطیسیپلت فرم مشاهده و کمربند حمل کننده demagnetizing موتور اصلی همه به مخزن جمع آوری مایع به بازیابی برای جلوگیری از قطره زدن.

8برند اصلی و تامین کننده قطعات الکتریکی

تمام قطعات و اجزای تجهیزات وارداتی یا محصولات برند معروف داخلی هستند، محصولات خانگی از آزمون کیفیت عبور کرده اند.
