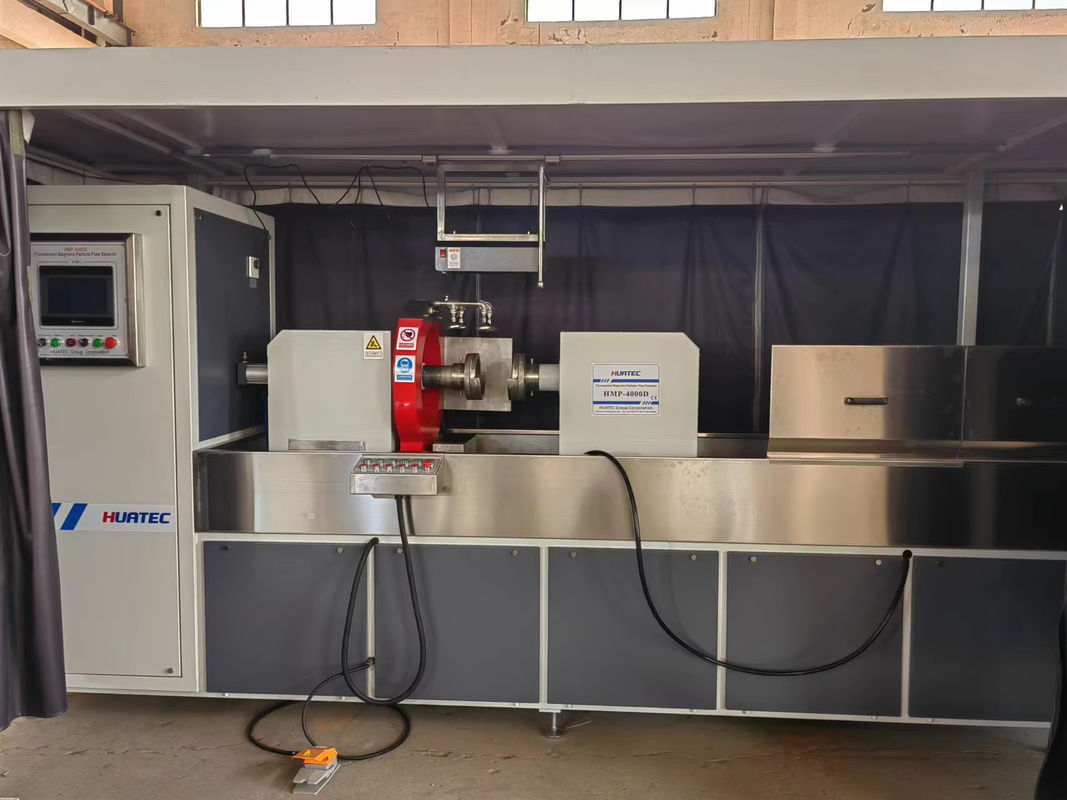

تجهیزات تشخیص نقص ذرات مغناطیسی NDT با دقت بالا HMP-4000D

1. شرح اجزای دستگاه

1.1 اطلاعات کلی دستگاه

این تجهیزات یک دستگاه تک، بارگیری و تخلیه دستی است، این تجهیزات گیره میله‌ای، فناوری مغناطیس‌سازی مرکب را اتخاذ می‌کند، الکترود سمت راست گیره پنوماتیکی، کورس گیره 0-50 میلی‌متر، کاهش خودکار مغناطیس‌زدایی، پاشش خودکار، بازیابی، هم زدن و فیلتراسیون سوسپانسیون مغناطیسی. قطعه آزمایشی نوع A 2# (30/100) به وضوح نمایش داده می‌شود.

اجزای اصلی تجهیزات عبارتند از: سیستم گیره، سیستم منبع تغذیه مغناطیس‌کننده، سیستم کنترل الکتریکی، سیستم پاشش، هم زدن و بازیابی فیلتراسیون سوسپانسیون مغناطیسی، نور سیاه، اتاق تاریک، سیستم مغناطیس‌زدایی و غیره.

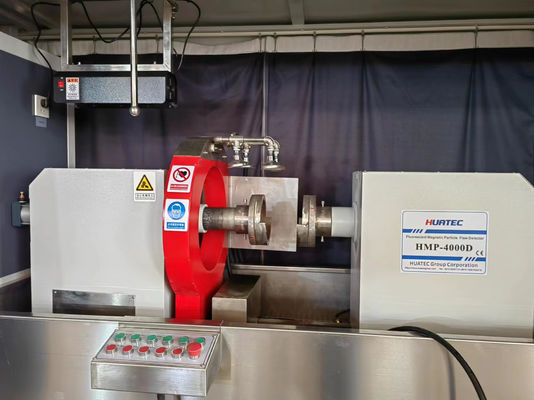

1.2 سیستم گیره:

1.2.1، دستگاه طراحی مکانیسم گیره افقی، کورس گیره 0-1500 میلی‌متر، می‌تواند طول 1500 میلی‌متر، قطر بیرونی 250 میلی‌متر را در نیازهای بازرسی قطعه کار برآورده کند. سیم‌پیچ‌های مغناطیس‌سازی طولی دو عدد هستند، یکی در هر طرف، که به ترتیب توسط سیلندر هدایت می‌شوند و می‌توانند برای افزایش اثر مغناطیس‌سازی قطعات محور بلند، به داخل حرکت کنند.

1.2.2. این دستگاه روش میله‌ای ویژه را برای انجام مغناطیس‌سازی محیطی قطعه کار از طریق روش میله‌ای اتخاذ می‌کند و ترک‌های ریز شعاعی مختلفی را که ممکن است روی سطوح داخلی و خارجی وجود داشته باشد، بررسی می‌کند. مغناطیس‌سازی طولی قطعه کار با روش سیم‌پیچ انجام می‌شود و ترک‌های ریز حلقوی مختلفی که ممکن است روی سطح قطعه کار وجود داشته باشد، بررسی می‌شود.

1.2.3، به منظور اطمینان از موقعیت‌یابی دقیق قطعه کار برای برآورده کردن الزامات گیره تجهیزات. این دستگاه با یک دستگاه تنظیم مرکزی بالا طراحی شده است.

1.2.4، محیط و طولی را می‌توان به ترتیب مغناطیسی کرد، به ترتیب سطح داخلی و خارجی قطعه کار را بررسی کنید که ممکن است انواع ترک‌های عرضی و طولی وجود داشته باشد. مغناطیس‌سازی مرکب (همزمان) قطعه کار نیز می‌تواند همزمان اجرا شود و نقص‌های ظریف مختلفی که ممکن است روی سطوح داخلی و خارجی قطعه کار وجود داشته باشد، می‌تواند به طور جامع در یک زمان بررسی شود.

1.2.5، یک سکوی کار در جلوی میز کار طراحی شده است که برای عملیات بارگیری و تخلیه مناسب است.

1.3 سیستم کنترل منبع تغذیه مغناطیسی:

این دستگاه حالت مغناطیس‌سازی AC را اتخاذ می‌کند، دو مجموعه منبع تغذیه مغناطیس‌سازی مستقل در جهت‌های محیطی و طولی و دو ترانسفورماتور اصلی به ترتیب جریان مغناطیس‌سازی را تامین می‌کنند. فناوری مبدل ماژول کنترل‌شده برای کنترل اندازه جریان مدار استفاده می‌شود و ولتاژ ایزوله به الکترود و سیم‌پیچ یوغ ارسال می‌شود. اندازه جریان به طور مداوم قابل تنظیم است و ابزار مربوطه برای نشان دادن تنظیم شده است تا اطمینان حاصل شود که قطعه کار شدت مغناطیس‌سازی مشخص شده را دریافت می‌کند. با عملکرد کنترل فاز خاموش، برای حفظ یک مغناطیس باقیمانده پایدار، می‌توان از آن برای تشخیص عیب روش مغناطیس باقیمانده استفاده کرد.

1.4 سیستم کنترل الکتریکی (صفحه لمسی اختیاری است، موارد زیر شامل * شماره مربوط به انتخاب صفحه لمسی است):

1) سیستم کنترل الکتریکی توسط PLC کنترل می‌شود، از جمله ماژول کنترل و دستگاه حفاظت آن، دستگاه راه‌انداز تنظیم جریان، آمپرمتر، دکمه کنترل و چراغ نشانگر، موتور، سیلندر، کوپلینگ دوگانه، شیر برقی، کلید هوا، رله میانی و سایر دستگاه‌های کنترل.

2) همانطور که توسط هر دو طرف از طریق مذاکره تایید شد، این تجهیزات یک طراحی الکترومکانیکی یکپارچه را اتخاذ می‌کند و جعبه کنترل توزیع برق در پشت تجهیزات قرار دارد. عملیات خاموش کردن برق اصلی بر روی سطح کابینت انجام می‌شود، درب کابینت با قفل درب، پیشگیری از گرد و غبار، فیلتراسیون، سیستم خنک‌کننده هوا و غیره تنظیم شده است. تامین‌کننده باید ایمنی الکتریکی و نگهداری یکپارچه‌سازی مکانیکی و الکتریکی را تضمین کند.

3) علاوه بر عملکرد خودکار، این تجهیزات همچنین مجهز به کلیدهای عملکرد دستی برای عملکردهای مختلف هستند که می‌توانند به صورت دستی محقق شوند: گیره قطعه کار (پنوماتیکی)، پاشش، مغناطیس‌سازی، شل کردن قطعه کار (پنوماتیکی) و سایر اقدامات.

4) بردهای مدار محیطی و طولی را می‌توان به طور جهانی استفاده کرد.

5) زمان مغناطیس‌سازی و فاصله مغناطیس‌سازی را می‌توان تنظیم کرد.

6) مجهز به سوئیچ پدالی، شروع برنامه خودکار را می‌توان با دکمه «شروع خودکار» یا سوئیچ پدالی کنترل کرد.

7) پوسته تجهیزات به طور قابل اعتماد زمین شده است و مقاومت عایق کل دستگاه ≥2MΩ است.

8) این تجهیزات دارای حفاظت امنیتی و عملکرد هشدار کامل هستند.

*9) با استفاده از جریان از پیش تعیین شده صفحه لمسی، می‌توانید جریان را از پیش تعیین کنید، به طور خودکار جریان را ردیابی کنید، مقدار خطا بیش از 5٪ نیست.

*10) هشدار خودکار و نمایش هشدار در صورت غیرعادی بودن یا از دست رفتن جریان.

*11) با 30 گروه عملکرد ذخیره‌سازی فرآیند مغناطیس‌سازی، محیط و طولی را می‌توان جداگانه ذخیره کرد.

12) سرمایه‌گذاری مشترک زیمنس، امرون PLC، ایتالیایی ST، STM یا اجزای برند معروف داخلی Chint برای اطمینان از کیفیت کل دستگاه استفاده می‌شود.

*13) با عملکرد مجوز رمز عبور اپراتور، برای اطمینان از اینکه پرسنل بدون مجوز مربوطه نمی‌توانند تجهیزات را اصلاح یا کار کنند.

1.5 سیستم بازیابی، اختلاط و فیلتراسیون پاشش سوسپانسیون مغناطیسی:

1) سیستم بازیابی، اختلاط و فیلتراسیون پاشش سوسپانسیون مغناطیسی عمدتاً از: مخزن جمع‌آوری مایع، مخزن ذخیره‌سازی مایع، پمپ پاشش، پمپ اختلاط، صفحه فیلتر، خط لوله و غیره تشکیل شده است.

2) سوسپانسیون مغناطیسی در مخزن ذخیره‌سازی مایع ذخیره می‌شود. مجهز به یک دستگاه فیلتر برای اطمینان از عدم مسدود شدن اسپری پس از پاشش. دستگاه فیلتر باید در سوسپانسیون مغناطیسی عمیق باشد تا از مسدود شدن دستگاه فیلتر و آسیب رساندن به پمپ پاشش جلوگیری شود. یک دستگاه همزن خودکار در جعبه ذخیره‌سازی مایع ارائه شده است.

3) سوسپانسیون مغناطیسی توسط چندین آبپاش به طور همزمان پاشیده می‌شود تا اطمینان حاصل شود که قطعه کار کاملاً خیس شده است.

4) شیرهای یک‌طرفه در خط لوله پاشش سوسپانسیون مغناطیسی طراحی شده‌اند تا از حباب‌های تشکیل شده توسط جریان برگشتی سوسپانسیون مغناطیسی جلوگیری شود.

5) هر سر اسپری سوسپانسیون مغناطیسی باید برای باز و بسته شدن راحت باشد و موقعیت پاشش، اندازه جریان و فشار را می‌توان تنظیم کرد.

6) تفنگ اسپری دستی در جلوی دستگاه مجهز شده است.

7) سوسپانسیون مغناطیسی نباید به بیرون از تجهیزات پاشیده یا نشت کند.

1.6 نور سیاه:

1.6.1، دستگاه فلورسانس یک نور سیاه LED DG-6K با شدت بالا را اتخاذ می‌کند.

1.6.2. در جلوی ایستگاه مغناطیس‌سازی در بالای اتاق تاریک ثابت و بالابر شده است تا چرخش و مشاهده قطعات هدایت شده توسط یدک‌کش پس از اتمام مغناطیس‌سازی قطعه کار تسهیل شود.

1.6.3، روشنایی فرابنفش: روشنایی کمتر از 6000 uw/cm2 نیست، عمر مفید کمتر از 10000 ساعت نیست.

1.6.4، می‌تواند قطعات 1000 میلی‌متری را به طور کامل پوشش دهد.

1.7 اتاق تاریک (سیستم روشنایی و اگزوز)

1) سمت چپ، راست، بالا و پشت اتاق تاریک توسط صفحات فولادی با کیفیت بالا با توجه به اندازه تخت بسته شده است و در عین حال، به منظور تسهیل نگهداری، نوع درب محافظ را می‌توان باز و بسته کرد. جلو 650 میلی‌متر امتداد دارد و از پرده خاموشی برای مسدود کردن نور استفاده می‌کند. پرده خاموشی از پرده خاموشی سیاه با کیفیت بالا استفاده می‌کند.

2) سیستم روشنایی یک لامپ فلورسنت است که در داخل بالای اتاق تاریک ثابت شده است تا روشنایی کار را برآورده کند.

3) یک فن اگزوز را در اتاق تاریک نصب کنید تا از گردش هوا بدون تأثیر بر محافظ نور خارجی اطمینان حاصل شود.

4) اتاق تاریک درمان اسپری را اتخاذ می‌کند و کل اتاق تاریک دارای ساختار فشرده و ظاهر زیبا است.

1.8 سیستم مغناطیس‌زدایی خودکار:

سیستم مغناطیس‌زدایی موقعیت اصلی مغناطیس‌سازی، مغناطیس‌زدایی تضعیف است و پسماند بیش از 0.2mT نیست.

1.9 موارد دیگر

1) عرضه تصادفی: برای جزئیات به محدوده عرضه مراجعه کنید.

2) طراحی و ساخت تجهیزات باید با استاندارد JB/T8290-2011 «دستگاه تشخیص عیب ذرات مغناطیسی» مطابقت داشته باشد و شرایط فنی تشخیص عیب ذرات مغناطیسی را برآورده کند.

2. لوازم جانبی

3. پارامترهای فنی اصلی تجهیزات

جریان مغناطیس‌سازی محیطی: AC 0-4000A به طور مداوم قابل تنظیم با کنترل فاز خاموش

پتانسیل مغناطیس‌سازی طولی: AC 0- (3000A*6T) 18000AT به طور مداوم قابل تنظیم با کنترل فاز خاموش

اثر مغناطیس‌زدایی: مغناطیس‌زدایی تضعیف AC، پسماند ≤0.2mT

حالت مغناطیس‌سازی: مغناطیس‌سازی محیطی، مغناطیس‌سازی طولی، مغناطیس‌سازی مرکب محیطی طولی؛ نرخ خطای جریان طولی ≤±5٪؛ پارامترهای سیم‌پیچ: 2*3T، قطر داخلی 350 میلی‌متر؛

حساسیت: با توجه به مشخصات فرآیند JB/6065-92 «فیلم آزمایشی استاندارد دستگاه تشخیص عیب ذرات مغناطیسی»، فیلم آزمایشی حساسیت نوع A 2# (30/100) دایره کامل و متقاطع را می‌توان به وضوح نمایش داد. کورس گیره: 0 میلی‌متر-1500 میلی‌متر

ابعاد: 3900mm×1590mm× 2200mm

4. ظاهر تجهیزات و رنگ رنگ

رنگ اسپری بیرونی: RAL7035، قطعات خریداری شده مجاز به حفظ رنگ اولیه هستند.
