بلوک کالیبراسیون CS NDT IIW V1 برای آزمایش های غیر مخرب

بلوک کالیبراسیون NDT IIW V1

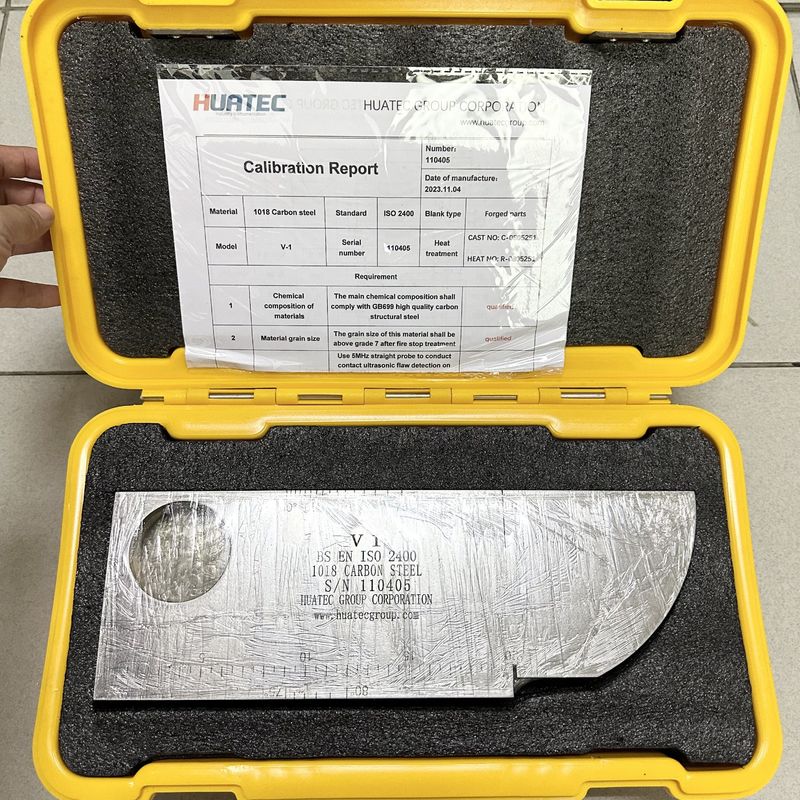

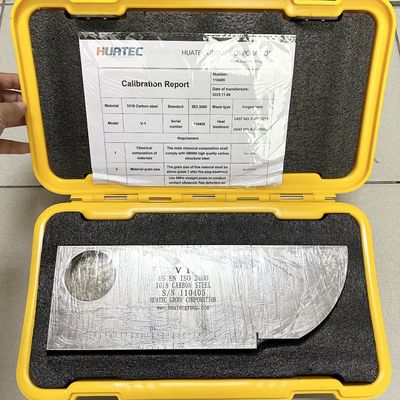

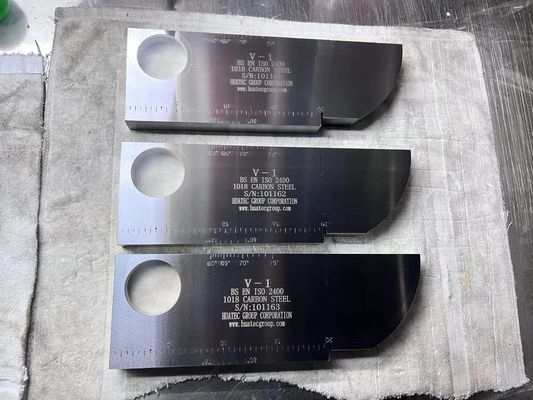

بلوک کالیبراسیون IIW V1

استاندارد: ISO2400-1972E

بلوک تست IIW (بلوک تست V-1) همچنین به عنوان بلوک تست هلندی شناخته می شود. این یک بلوک تست استاندارد بین المللی است که توسط موسسه بین المللی جوشکاری (IIW) تایید شده و توسط سازمان بین المللی استاندارد (ISO) توصیه شده است. شکل و اندازه در شکل 1-1 نشان داده شده است:

نکات اصلی استفاده:

(1) محدوده دینامیکی، خطی بودن افقی و محدوده تشخیص موج طولی دستگاه عیب یاب را می توان با استفاده از ضخامت بلوک تست 25 میلی متر اندازه گیری کرد؛

(2) از سوراخ های 50 درجه و 1.5 میلی متری برای تعیین حاشیه حساسیت زاویه شکست پروب مایل و پروب مستقیم موج طولی استفاده شد. همچنین می توان اندازه تقریبی ناحیه کور پروب مستقیم و توانایی نفوذ ابزار اندازه گیری را همراه با پروب تخمین زد.

(3) نقطه برخورد و ناحیه کور پروب مایل با استفاده از سطح قوس R100mm اندازه گیری می شود و نسبت محور زمان و نقطه صفر را می توان اصلاح کرد؛

(4) وضوح طولی پروب مستقیم را می توان با صفحه شکاف 85 میلی متری، 91 میلی متری و 100 میلی متری اندازه گیری کرد؛

(5) از لبه زاویه راست بلوک تست برای اندازه گیری زاویه انحراف پرتو صوتی پروب مایل استفاده کنید.
