بلوک کالیبراسیون NDT IIW V2 وزن ناخالص 1 کیلوگرم

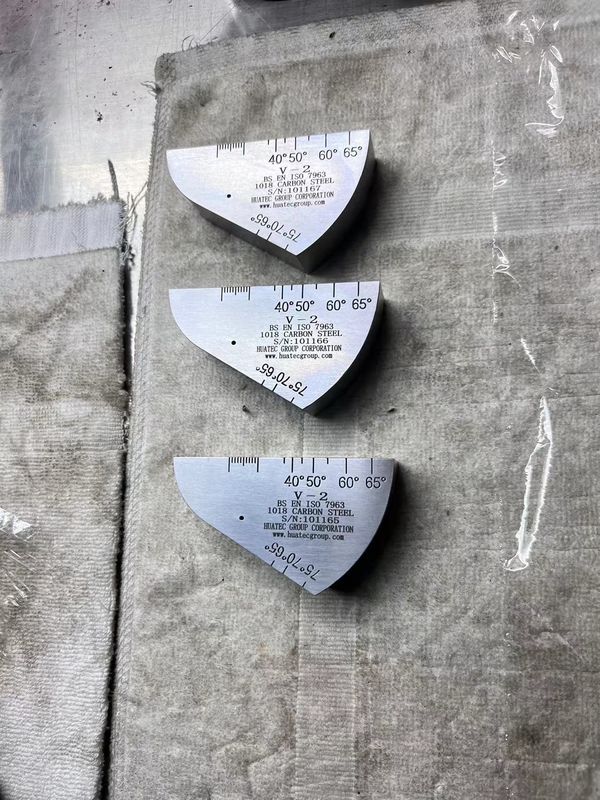

بلوک کالیبراسیون NDT IIW V2 Block

استاندارد: ISO7963-2010

بلوک تست IIW2 (بلوک تست V-2) بلوک تست استانداردی است که توسط انجمن بین‌المللی جوشکاری تأیید شده است. بلوک تست V-2 (DIN54122) در مقایسه با بلوک تست IIW، مزایای وزن سبک و حمل آسان را دارد، که به ویژه برای استفاده در محل مناسب است. به شکل 1-2 مراجعه کنید.

نکات اصلی استفاده:

(1) نقطه برخورد و حاشیه حساسیت پروب مایل با استفاده از یک سطح بازتاب قوس با شعاع R50mm اندازه‌گیری شد;

(2) با استفاده از سطح بازتاب سوراخ 5-پاس، محدوده شکست پروب شیب‌دار به ترتیب 45°-65° و 65°-75° است.

(3) خطی بودن افقی و عمودی دستگاه عیب‌یاب را می‌توان با استفاده از بازتاب‌های چندگانه موج p از کف با ضخامت 12.5 میلی‌متر اندازه‌گیری کرد;

(4) دو سطح قوس، R25 و R50، برای تصحیح محور زمان و نقطه صفر استفاده می‌شوند.
