سیستم ارتباط بی‌سیم دو بانده 5G برای خزنده دیواره بیرونی خط لوله HXPC-200A با فاصله کنترل 100 متر

استفاده از 5G دو باند سیستم ارتباطات بی سیم کنترل فاصله 100 متر خط لوله سیستم خزنده دیوار بیرونی

1. مقدمه عمومی

(1) برند تجهیزات: HUATEC

(2) مدل: HXPC-200A

(3)سرعت سفر:≥100mm/s;

(4) حالت راه رفتن نوع مسیر را برای اطمینان از جهت گیری عمودی جوش اتخاذ می کند: ± 1mm، جهت گیری جهت راه رفتن

دقت: ±1mm

(5) آن را می تواند نیازهای راننده از دو دیواره یک سایه دستگاه شعاع جهت دار برای خط لوله با قطر کمتر از 1600mm را برآورده کند؛

(6)استفاده از سيستم ارتباطات بي سيم دو باند 5G، فاصله کنترل: 100 متر(زمین باز)

(7) استفاده از منبع برق باتری لیتیوم کم دمای 36 ولت، آسان برای تعویض، می تواند به طور طبیعی در -40 درجه سانتیگراد کار کند.

(8)ساعات کاری:بیش از 8 ساعت;

(9) مصرف برق: ≤150W

(10) درایو هم زمان با دستگاه صعود به دیواره لوله (اسکنر تخت) برای تکمیل الزامات تشخیص دو دیواره یک سایه DR Transillumination

2. دستگاه تشخیص نقص اشعه ایکس قابل حمل

(1) نام تجهیزات: دستگاه قابل حمل فشار ثابت با فرکانس بالا برای تشخیص نقص اشعه ایکس

(2) مدل: XXG 300JYGF

(3) لوله اشعه ایکس: لوله فلزی سرامیکی

(4) حالت تغذیه لوله اشعه ایکس: ولتاژ ثابت

(5) محدوده تنظیم ولتاژ لوله اشعه ایکس: 50-300kV

(6) گام تنظیم ولتاژ لوله: 1kV/قدم

(7) جریان لوله اشعه ایکس: 0.5-3.0mA

(8) گام تنظیم جریان لوله: 0.1mA/قدم

(9) حداکثر زمان نوردهی: 99 دقیقه 59 ثانیه

(10) محدوده تنظیم فشار بالا: 0-99 ثانیه

(11) حداکثر قدرت لوله اشعه ایکس: 900W

(12) فرکانس کار: 100kHz

(13) اندازه فوکس: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) ضخامت نفوذ: 65mm (فولاد A3، فاصله کانونی 700mm، فیلم HUATEC D7، سیاه منفی ≥2.0، 10

مناقصه)

(15) میزان بارگذاری موقت: 100٪ (در دمای محیط 20 °C، شرایط حداکثر قدرت)

(16) زاویه اشعه: 40°x 55°

(17) فیلتر داخلی: 1mmBe

(18) فیلتر اضافی: 4 میلی متر معادل

(19) اندازه سر لوله: φ295mmx775mm (شامل حلقه آخر)

(20) وزن سر لوله: 29kg

(21) کابل اتصال: 50M

(22) کابل برق: 10M

(23) اندازه کنترل کننده: 465mmx154mmx323mm

(24) وزن کنترل کننده: 11.3kg

(25) قدرت ورودی: 200-250VAC، 47-400Hz

(26) روش خنک سازی آنود: خنک سازی با هوای اجباری

(27) دمای محیطی مجاز: -20°C ~ +40°C

3لوازم جانبی استاندارد شامل:

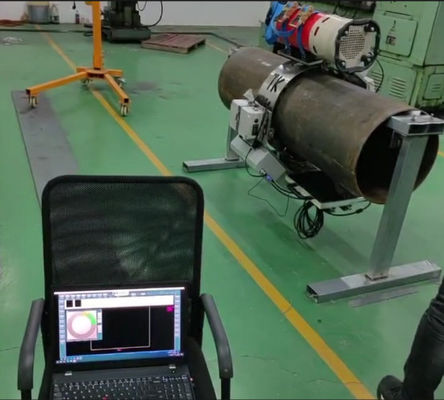

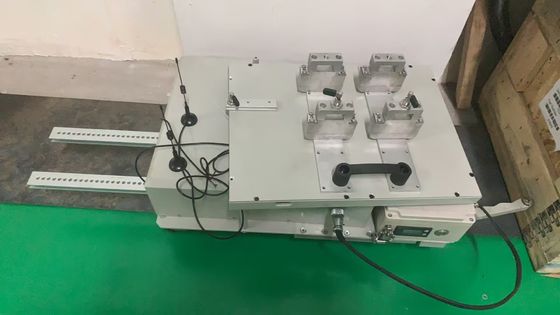

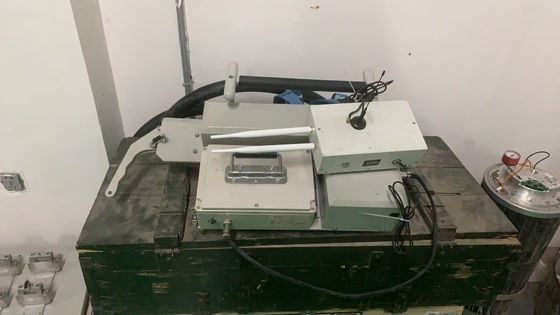

دستگاه بالا رفتن از دیواره بیرونی لوله های تشخیصی پانل DR

دستگاه اشعه ایکس، دستگاه صعود به دیوار بیرونی لوله

آشکارساز دیجیتال مسطح 1024.76μm، منطقه تصویر 233 x 97mm

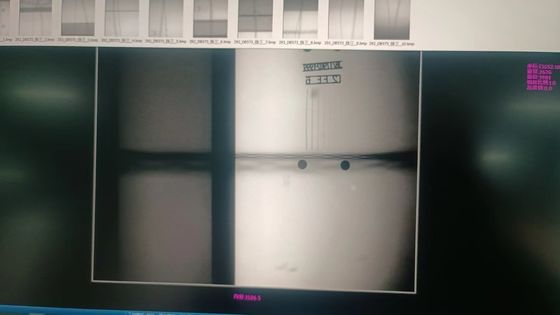

نرم افزارهای تصاویری دیجیتال

کامپیوتر لپ تاپ

دستگاه تشخیص نقص اشعه ایکس با فرکانس بالا و فشار ثابت (به سمت)

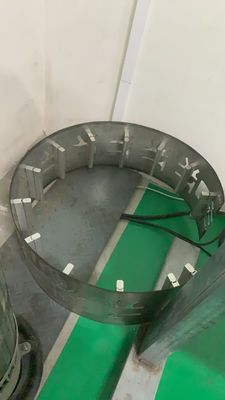

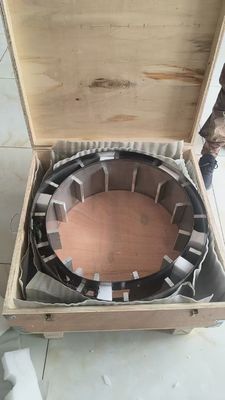

راه آهن راهنمای خزنده: Ø813mm، Ø1016mm، Ø1219mm، Ø1422mm 4pcs.
