کنترل سیستم مخابرات بی سیم دو باند 5G

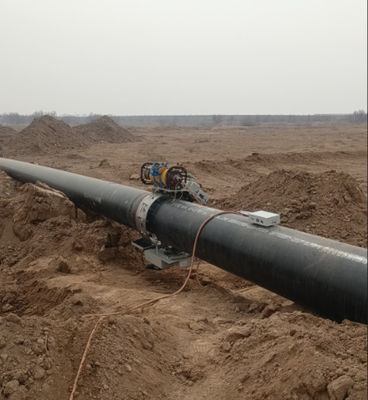

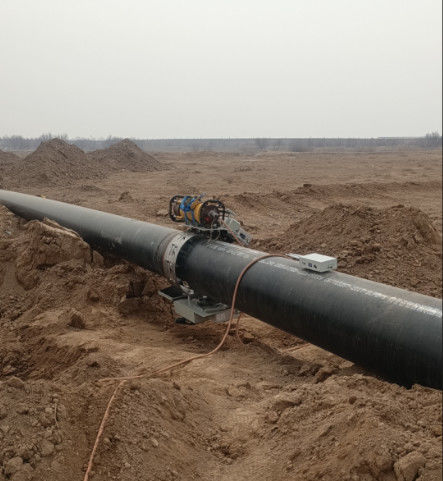

سیستم کنترل ارتباط بی‌سیم دو بانده 5G برای سیستم خزنده دیواره بیرونی خط لوله

1. معرفی کلی

(1) نام تجاری تجهیزات: HUATEC

(2) مدل: HXPC-200A

(3) سرعت حرکت: ≥100mm/s;

(4) حالت حرکت، نوع ردیابی را اتخاذ می کند تا جهت گیری عمودی جوش را تضمین کند: ±1mm، جهت گیری جهت حرکت

دقت: ±1mm;

(5) می تواند الزامات رانندگی دستگاه اشعه ایکس جهت دار تک سایه دو دیواره برای خطوط لوله با قطر کمتر از 1600 میلی متر را برآورده کند.

(6) استفاده از سیستم ارتباط بی‌سیم دو بانده 5G، فاصله کنترل: 100 متر(زمین باز)؛

(7) استفاده از منبع تغذیه باتری لیتیومی یکپارچه 36 ولت با دمای پایین، آسان برای تعویض، می تواند به طور معمول در دمای منهای 40 درجه سانتیگراد کار کند.

(8) ساعات کار: بیش از 8 ساعت;

(9) مصرف برق: ≤150W;

(10) درایو همزمان با وسیله نقلیه بالارونده دیواره لوله (اسکنر تخت) برای تکمیل الزامات تشخیص DR Transillumination تک سایه دو دیواره

2. دستگاه عیب یاب پرتو ایکس قابل حمل

(1) نام تجهیزات: دستگاه تشخیص عیب پرتو ایکس با فشار ثابت و فرکانس بالا

(2) مدل: XXG 300JYGF

(3) لوله اشعه ایکس: لوله سرامیکی فلزی

(4) حالت منبع تغذیه لوله اشعه ایکس: ولتاژ ثابت

(5) محدوده تنظیم ولتاژ لوله اشعه ایکس: 50-300 کیلو ولت

(6) گام تنظیم ولتاژ لوله: 1 کیلو ولت/گام

(7) جریان لوله اشعه ایکس: 0.5-3.0 میلی آمپر

(8) گام تنظیم جریان لوله: 0.1 میلی آمپر/گام

(9) حداکثر زمان نوردهی: 99 دقیقه و 59 ثانیه

(10) محدوده تنظیم فشار بالا تاخیر: 0-99 ثانیه

(11) حداکثر توان لوله اشعه ایکس: 900 وات

(12) فرکانس عملیاتی: 100 کیلوهرتز

(13) اندازه کانون: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) ضخامت نفوذ: 65 میلی متر (فولاد A3، فاصله کانونی 700 میلی متر، فیلم HUATEC D7، سیاه منفی ≥2.0، 10

دقیقه)

(15) نرخ بار موقت: 100٪ (در دمای محیط 20 درجه سانتیگراد، حداکثر شرایط قدرت)

(16) زاویه تابش: 40°x 55°

(17) فیلتر داخلی: 1mmBe

(18) فیلتر اضافی: 4mm Alequivalent

(19) اندازه سر لوله: φ295mmx775mm (شامل حلقه انتهایی)

(20) وزن سر لوله: 29 کیلوگرم

(21) کابل اتصال: 50 متر

(22) کابل برق: 10 متر

(23) اندازه کنترلر: 465mmx154mmx323mm

(24) وزن کنترلر: 11.3 کیلوگرم

(25) توان ورودی: 200-250VAC، 47-400Hz

(26) روش خنک کننده آند: خنک کننده هوای اجباری

(27) دمای محیط مجاز: -20 درجه سانتیگراد ~ +40 درجه سانتیگراد

3. لوازم جانبی استاندارد شامل:

دستگاه خزنده دیواره بیرونی لوله آشکارساز DR

دستگاه خزنده دیواره بیرونی لوله اشعه ایکس

آشکارساز تخت دیجیتال 1024،76μm، مساحت تصویر 233 x 97mm

نرم افزار جمع آوری و پردازش تصویر دیجیتال

لپ تاپ

دستگاه عیب یاب پرتو ایکس با فشار ثابت و فرکانس بالا (جهت دار)

ریل راهنمای خزنده: Ø813mm، Ø1016mm، Ø1219mm، Ø1422mm 4 عدد.
