تمام دیجیتالی با صفحه نمایش رنگی TFT، تراک سبک وزن برای سیستم راه آهن استفاده می شود
HUATEC FD-GT-20 ردیاب خطای ریل نسل سوم محصولات Goworld کاملا دیجیتال بانمایشگر رنگی TFTو اسباب کشی سبک برای راه آهن استفاده می شودسیستممطابق با استاندارد TB/T 2340-2012 UT Rail Tester صادر شده توسط وزارت بهداشت و درمانراه آهن(چین) ، این تجهیزات قادر به تشخیص کار برای ریل های 43 ~ 75kg / m در نوع است.
مشخصات فنی
| کانال |
۱۰ کانال: ۹ کانال بازرسی و ۱ کانال کالیبراسیون. |
| نوع سُند |
زاویه های مختلف سُند های دو عنصر با فرکانس های بین 2 تا 2.5 مگاهرتز، از جمله 6 سُند 70°، 2 سُند 37° و 10 سُند. |
| مخزن |
BNC |
| ترتیب و منطقه تشخیص سُند |
تشخیص جامع آسیب به تمام قسمت های اصلی ریل، از جمله:
2 70° سُند ها سمت چپ سر ریل را اسکن می کنند
2 70° سُند ها وسط سر ریل را اسکن می کنند
2 70° سُند ها سمت راست سر ریل را اسکن می کنند
2 37° سنجها کمر ریل را اسکن می کنند ((شکاف پیچ و سایر شکاف های شیب دار)
10° سنجه اسکن سر ریل، کمر ریل، پایین ریل، سوراخ پیچ شکاف افقی
|
| محدوده فرکانس |
1.5 مگاهرتز.3.0 مگاهرتز |
| سود |
۰ ۰۸۰ دی بی |
| رد |
از، بزرگ |
| محدوده پویا |
حداقل 16dB با رد حداقل، 2 ~ 6dB با رد حداکثر |
| PRF |
۴۰۰ هرتز در هر کانال |
| حالت نمایش |
A-scanB-scanA+B اسکن |
| محدوده شناسایی |
می تواند به صورت دستی یا به طور خودکار با توجه به نوع ریل انتخاب شده تنظیم شود |
| خطای خفیف کننده |
خطای عملیاتی در هر 12dB بیش از ±1dB نیست |
| خطای خطی عمودی |
≤1٪ |
| خط خطی افقی |
≤15٪ |
| باند تقویت کننده |
-3dB 1.5MHz 3.0MHz |
| محدوده مسدود کردن |
نه بزرگتر از 20 میلی متر |
| تاثیر حالت سرکوب بر نتایج اندازه گیری |
هنگامی که سرکوب ابزار در حالت های مختلف است، تفاوت دامنه 10 dB ± 2 dB است، تغییر ΔM تفاوت بین دو اکو بیش از 2 dB نیست. |
| اثر ولتاژ عملیاتی بر ارتفاع اکو و حساسیت تشخیص عیب (آلارم) دستگاه تشخیص عیب |
در محدوده ولتاژ کار نامی، موقعیت دروازه و سطح زنگ هشدار آشکارگر نقص نباید تغییر قابل توجهی داشته باشد.و تغییر دامنه اکو ΔNd و تغییر حساسیت تشخیص (آلارم) ΔSd بیش از 1 دبیل نیست.. |
| خطای نمونه گیری دیجیتال |
تغییرات حداکثر و حداقل دامنه سیگنال نباید بیشتر از ±5٪ از ارتفاع صفحه نمایش باشد. |
| زمان پاسخ سنجه نقص دیجیتال |
زمان پاسخ سنجه نقص دیجیتال نباید بیش از 5ms باشد. |
|
دامنه فاصله
ویژگی
|
سُند امواج قطبی سوراخ های قطبی را با دیافراگم یکسان و مسیرهای مختلف صدا تشخیص می دهد. سُند 0° کف بزرگ مسطح را با مسیرهای مختلف صدا تشخیص می دهد.و تفاوت ΔW از ارتفاع موج منعکس شده باید الزامات زیر را برآورده کند:
0° سُند: ΔW ≤ 12dB در محدوده از عمق 20mm تا بالاترین محدوده منحنی ویژگی دامنه دامنه؛ΔW ≤ 8dB در محدوده از بالاترین نقطه منحنی ویژگی دامنه فاصله تا عمق 150mm:
37°: ΔW≤12dB در محدوده از عمق 20mm تا بالاترین محدوده منحنی ویژگی دامنه دامنه.ΔW≤8dB در محدوده از بالاترین نقطه منحنی ویژگی دامنه فاصله تا عمق 150mm;
70°: ΔW ≤ 12 dB در محدوده 10mm تا 70mm که مربوط به عمق تشخیص است.
|
| SNR |
سُند O°: سطح پایین بلوک آزمایش را تشخیص می دهد، زمانی که ارتفاع موج به 80٪ برسد، حاشیه حساسیت استاتیک بیشتر از 24 dB است یا برابر است.نسبت سیگنال به سر و صدا حداقل 16 دبیل است.
37° سنج: کشف سوراخ پیچ و شکاف 3mm بالا در 37° شیب بر روی بلوک آزمایش، دو موج برابر، زمانی که ارتفاع موج 80٪،حاشیه حساسیت استاتیک بیشتر یا برابر 22dB استنسبت سیگنال به سر و صدا حداقل 8dB باشد.
70°: در بلوک آزمایش، موج ثانویه برای تشخیص سوراخ پایین φ4mm استفاده می شود. هنگامی که ارتفاع موج به 80٪ می رسد، حاشیه حساسیت استاتیک بیشتر یا برابر با 20dB است.نسبت سیگنال به سر و صدا حداقل 10dB باشد.
|
| بیش از حد حساسیت |
0° سنج: سطح پایین 110mm بلوک آزمایش را تشخیص دهید، زمانی که موج تا 80٪ بالا باشد، حاشیه حساسیت حداقل 36dB است
37° و 70°: کشف Φ3×65 قطبی از طریق سوراخ بر روی بلوک آزمایش، حاشیه حساسیت حداقل 40dB زمانی که موج به عنوان 80٪ بالا است
|
| قابلیت تشخیص نقص های پویا (امکان تشخیص نقص) |
با سُندهای مخصوص به ریل در درجه 0، 37، 70، تمام نقص های دستی بر روی بلوک آزمایش مقایسه ریل به جز ترک 15 درجه به سمت پایین می تواند پیدا شود و نشانه های هشدار مربوطه صادر می شود. |
| حالت تنظیم دروازه هشدار |
موقعیت شروع، عرض و سطح دروازه هشدار می تواند به صورت دستی تنظیم شود |
| حالت هشدار |
آژیر زمان واقعی (آژیر موج ورودی و آژیر موج گمشده)
آلارم موج دوگانه
تاخير يک از دو آلارم
|
| علامت هشدار |
حالت هشدار صدا و نور، صدا و فرکانس هشدار را می توان تنظیم کرد. |
| اندازه گیری شکل موج |
اندازه گیری و نمایش خودکار بلندترین مسیر موج صوتی، فاصله افقی و عمودی در دروازه |
| منحنی سود |
کاربر می تواند منحنی افزایش (8 امتیاز) را با توجه به نیازهای واقعی تنظیم کند. |
| سوابق تشخیص نقص |
ثبت داده های کامل (تا 50 کیلومتر) ، داده ها می توانند صادر و پخش شوند |
| روش ورودی عملیات |
ورودی صفحه لمسی |
| نمايش |
رزولوشن1280×800 |
| صفحه لمسی |
ظرفيت دار، قوي، مقاوم به خراش
حمایت از خط
|
| بندر |
USB 20
LAN 100Mbps
WIFI 802.11 a/b/g/n
بلوتوث BT40
|
| قدرت |
DC 12V (باتری لیتیوم) |
| زمان کار |
≥8 ساعت |
| ظرفیت مخزن آب |
≥20 لیتر |
| دقت نمایش تصویر نوع B |
هر دو آوردینات و ابسیسا 2 میلی متر هستند |
| دقت چرخ کد |
2 میلی متر |
| سرعت تشخیص نقص |
حداکثر ۵٫۰ کیلومتر در ساعت |
| دمای کار |
-15°C-45°C |
| ابعاد |
ابعاد کل وسیله نقلیه در شرایط کاری حدود 780mm × 290mm × 1006mm است. |
| وزن |
قاب حدود 24 کیلوگرم است؛ ابزار فوق صوتی حدود 2.4 کیلوگرم است؛ باتری ابزار 830g است؛ ترمینال عملیات (کامپیوتر تبلت سه پروف) 730g است؛ماشين مجهز به 5 گروه از کاوشگرها حدود 1.4 کيلوگرم |
1. مقدمه به FD-GT-20 دیجیتاال ریل Ultrasonic نقص شناس
آشکارساز نقص ریلی FD-GT-20 نسل سوم محصولات کاملا دیجیتال گروه HUATEC با نمایشگر رنگی TFT و سبد سبک استفاده شده برای سیستم راه آهن است.مطابق با استاندارد TB/T 2340-2012 UT Rail Tester صادر شده توسط وزارت راه آهن چین، این تجهیزات قادر به تشخیص کار برای ریل های 43 ~ 75kg / m در نوع است.فلنجاز یک راه آهن، قابل استفاده برای راه آهن، راه آهن با سرعت بالا و مترو.
این ابزار از حالت میزبان فوق صوتی + ترمینال عملیات استفاده می کند و از طریق WIFI بی سیم متصل می شود. در حالی که تجربه کار مشتری را بهبود می بخشد،عملکرد اینترنت پلاس ابزار را می توان گسترش داد تا عملکردهای مختلفی مانند جدایی تشخیص انسان و ماشین را تحقق بخشد، ذخیره سازی داده های آنلاین، ذخیره سازی زمان واقعی آفلاین، موقعیت مکانی GPS، ذخیره سازی ابری داده ها و غیره و شما می توانید ترمینال عملیات فوق صوتی خود را مطابق با نیازهای مشتری سفارشی کنید.
2. ویژگی ها
(1) قاب تراک کمکت، دوام و نگهداری آسان است.
(2) مخزن آب با ظرفیت بزرگ و یکپارچه در جعبه ابزار
(3) نگهدارنده سنجه بلند کننده یکپارچه، سنجه آسان برای جدا کردن و جایگزین کردن است؛
(4) اندازه کوچک و قابل حمل، با پانل لمسی سه پروف صنعتی؛
(5) شاخص های عملکرد عالی، مطابق با استانداردهای مربوطه؛
(6) پشتیبانی از موقعیت مکانی GPS، ذخیره سازی ابری داده، تشخیص خودکار گفتار و سایر توابع؛
(7) یک برنامه کاربردی کاربردی که نیازهای تشخیص نقص را برآورده می کند.

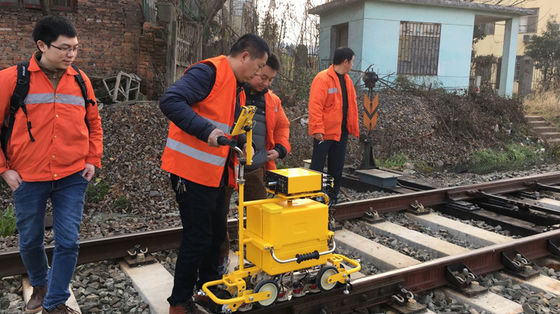

3ساختار ظاهر ترلی

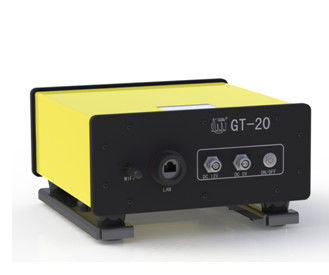

4ساختار ظاهر ابزار
ابزار کوچک و قابل حمل است، ابعاد کلی: 94X222X225mm، وزن خالص حدود 1.8kg است

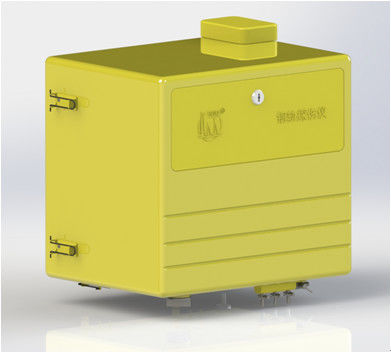

5.مخزن آب با ظرفیت بزرگ و یکپارچه در جعبه ابزار
مخزن آب پلاستیکی، پر از آب 20 لیتر است.
6نگهدارنده ی یکپارچه ی سُند
تمام سُند ها در پایین ماشین بسته شده اند، که می توانند به یک روش بلند شوند یا برداشته شوند، و سُند می تواند راحت تر برداشته و جایگزین شود.

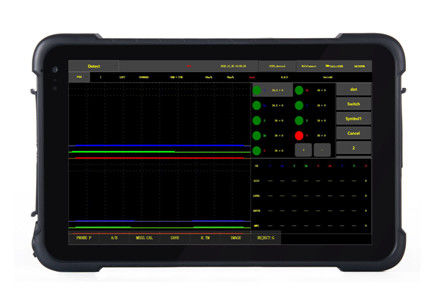

7. قرص های صنعتی سه ضد
تبلت سه صفحه لمسي ضد گرد و غبار، ضد آب و ضد ضربه
8نرم افزار برنامه ی تشخیص نقص مخصوص ابزار
برای ویژگی های عملیاتی پنل لمسی، نرم افزار کاربردی به ویژه طراحی شده انتخاب عملکرد و تنظیم پارامتر را آسان تر می کند.
9نرم افزار تشخیص خطای کامپیوتری
سرعت پخش داده قابل تنظیم است، پشتیبانی از پخش هوشمند، غربالگری رویداد، آمار، جستجوی داده، چاپ، صادرات و سایر توابع.
ضمیمه ۱. ویژگی ها و ویژگی ها
- ظاهر میزبان، جمع و جور، محکم و سبک است وتجمعو جداسازی ساده است. سازگاری خوب با محیط زیست، دمای محیط کار -15 °C ~ 45 °C، زمان کار مداوم حداقل 8 ساعت است، ضد لرزش و ضد تداخل،درجه حفاظت IP65.
- میزبان دارای چندین کانال تشخیص نقص است (برخی از سُند ها می توانند در زاویه های مختلف متصل شوند) ، و چرخه تقسیم زمان دنباله ای کار می کند.
- سنجه های درجه 0، 37 و 70 برای تشخیص کامل قسمت های اصلی ریل طراحی شده اند.
- ساختار میزبان به شکل "سرور + مشتری" است. "سرور" ، میزبان (بدون ورودی و نمایش) ، یک ماژول سونوگرافی 1 کانال N است. "مشتری" ترمینال عملیات ( ورودی و نمایش) است.میزبان و مشتری (ترمینال عملیات) از طریق اتصال شبکه سیم کشی LAN (یا WIFI بی سیم) برای ارتباطات شبکه ای.
- مدار فرستنده حالت تحریک پالس موج مربع منفی
- فیلتر آنالوگ نسبت سیگنال میزبان به سر و صدا را افزایش می دهد.
- سود کانال ترکیبی از سود پایه و سود جبران است.
- محدوده تشخیص، سرعت صوتی مواد و تغییر نبض به طور خودکار با توجه به نوع ریل انتخاب شده تنظیم می شود.
- توابع پارامترهای اساسی فوق صوتی معمولی به صورت دستی تنظیم می شوند (مجموعه تشخیص، سرعت صدا مواد، نقطه صفر سنج، لبه پیشرو، زاویه، موقعیت شروع دروازه،عرض و سطح، و غیره).
- با تابع رد
- فرکانس تکرار کانال در 400 هرتز در هر کانال ثابت است.
- با تابع کنترل کانال.
- دارای عملکردهای نمایش A، B و A+B است.
- با عملکرد هشدار صدا و نور
- با عملکرد درخواست صوتی
- فرآیند پیاده سازی خودرو دارای یک عملکرد هشدار بیش از حد سرعت است.
- این دستگاه عملکرد اندازه گیری اتوماتیک مسیر صوتی، فاصله افقی و عمودی بالاترین موج در دروازه هشدار را دارد.
- آن دارای عملکرد علامت گذاری (صدمه، شماره مسیر، پیشروی ماشین، عقب کشیدن و غیره) است.
- عملکرد منحنی جبران داخلی، منحنی می تواند ویرایش شود (نوی، اصلاح شده، حذف شده).
- صدا و فرکانس آلارم را می توان برای هر کانال تنظیم کرد.
- با عملکرد شکست اتصال سنجه شناسایی.
- دروازه کانال، شکل موج، نشان دهنده هشدار، نشان دهنده جهت سنجه، نشان دهنده زاویه سنجه، عملکرد سفارشی سازی رنگ کانال نمایش B.
- با عملکرد سفارشی کردن رنگ پس زمینه رابط نمایش.
- کاربر می تواند پارامتر کار اضافی را سفارشی کند.
- عملکرد ثبت کامل تشخیص نقص
- عملکردهای مدیریت داده های تشخیص خطا (حفظ، حذف، بازگشت، پخش، صادرات)
- نرم افزار میزبان و ترمینال عملیات را می توان از طریق یک فلش USB خارجی ارتقا داد.
- با عملکرد ورودی صفحه نمایش لمسی، کیبورد بلوتوث خارجی می تواند متصل شود.
- با عملکرد اطلاعات موقعیت مکانی GPS
- با نمایش سرعت فوري
- با تابع ثابت کردن مایل
- اون يه عملکرد ضربه زدن داره.
- تابع منجمد شدن شکل موج
- ارتباطات شبکه ((به ترمینال عملیاتی متصل)
- پخش کردن داده ها در کامپیوتر شما
- با عملکرد نشان دادن عملکرد نرم افزار ابزار، می تواند برای آموزش کاربران ابزار استفاده شود
