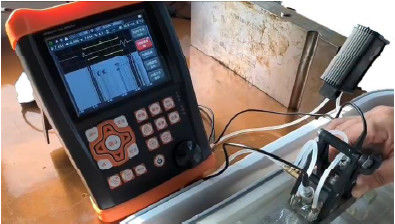

دستگاه عیب‌یاب فراصوتی TOFD و ضخامت‌سنج

دستگاه عیب یاب فراصوت تشخیص TOFD و ضخامت سنج

★ گفتگوی تعاملی کاربر پسند به عملیات هایی مانند کالیبراسیون، ایجاد منحنی ها و غیره کمک می کند.

★ حالت TOFD, تشخیص TOFD، بسیار کارآمد و کم هزینه.

★ تمام ابزارهایی که نیاز دارید: DAC، AVG، TCG، Bscan رنگی، AWS، نمودار جوش و غیره.

★ فرکانس تکرار پالس: تنظیم دقیق 10-10000 هرتز، اسکن با سرعت بالا، بدون از دست دادن.

★ نسبت سیگنال به نویز بالا، اکوی واضح و پایدار، طراحی ضد نویز، مناسب برای شرایط کاری سخت.

★ AD 12 بیتی، نمونه برداری با سرعت بالا منجر به نمودار اکوی بهتر با تمام جزئیات می شود. حساس و می تواند حتی عیوب کوچک را تشخیص دهد.

★ حالت تست ضخامت، محدوده اندازه گیری: 0.15 میلی متر – 15000 میلی متر (5920 متر بر ثانیه)، وضوح اندازه گیری: 0.001 میلی متر.

★ گزارش های تجزیه و تحلیل پروب به طور خودکار تولید می شوند.

★ ضبط ویدیویی عیب یابی. ذخیره سازی نامحدود داده USB، خروجی گزارش PDF.

★ اتصال بلوتوث به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل.

★ استاندارد IP65. بدنه آلیاژی + ژل سیلیکا، ضد آب و گرد و غبار، محکم و ماندگار. پشتیبانی از میرایی باعث می شود در هر زاویه ای بایستد.

★ باتری 15 ساعت با یک بار شارژ دوام می آورد. هر باتری کنترل شارژ خود را دارد، بنابراین با دو باتری می تواند شبانه روز کار کند.

مشخصات فنی

محدوده: 0-15000 میلی متر، با سرعت فولاد
سرعت مواد: 100～20000 متر بر ثانیه
فرکانس تکرار پالس: 10-10000 هرتز
محدوده دینامیکی: ≥38dB
خطی بودن: افقی: +/-0.2٪ FSW، عمودی: 0.25٪ FSH، دقت تقویت کننده +/-1 دسی بل.
قدرت تفکیک:>40dB (5P14)
باقی مانده حساسیت:>66dB
رد (سرکوب): 0 تا 80٪ ارتفاع کامل صفحه
500 تنظیمات مستقل، هر معیاری را می توان آزادانه وارد کرد، ما می توانیم در صحنه بدون بلوک تست کار کنیم；
حافظه بزرگ 1000 نمودار A
حالت های تست: پالس اکو، دو عنصر و انتقال از طریق
انواع پروب: مستقیم تک، زاویه تک، مستقیم دوگانه، زاویه دوگانه
مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده جاروب
واحدها: اینچ یا میلی متر
الزامات برق: برق متناوب 100-240 ولت، 50-60 هرتز
تاخیر نمایش: -20 تا 3400 µs
تاخیر پروب/افست صفر: 0 تا 99.99 µs
بسته باتری لیتیوم یونی قابل شارژ داخلی با ولتاژ 7.2 ولت در 8000 میلی آمپر ساعت
15 ساعت زمان کارکرد اسمی بسته به روشنایی صفحه نمایش
4 ساعت زمان شارژ معمولی
H×W×D(mm):260×175×60 (mm)
وزن: 1.2 کیلوگرم
دمای کارکرد: -10℃ تا 50℃
دمای ذخیره سازی: -30℃ تا 50℃
انرژی پالس: 200 ولت، 300 ولت، 400 ولت، 500 ولت قابل انتخاب
اصلاح: نیم موج مثبت، نیم موج منفی، موج کامل، سیستم RF
پهنای باند (عبور باند تقویت کننده): 0.1 تا 300 مگاهرتز
مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده جاروب
حساسیت: حداکثر 120 دسی بل در وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 دسی بل.
اتصالات مبدل: BNC یا LEMO

توابع

نمایش خودکار مکان دقیق عیب (عمق d، سطح p، فاصله s، دامنه، sz dB، ф).
اندازه گیری عیب: اندازه گیری خودکار عیب با استفاده از AVG/AVG یا DAC، سرعت بخشیدن به گزارش پذیرش یا رد نقص.
کالیبراسیون خودکار نقطه صفر مبدل، زوایا، لبه جلو و سرعت مواد.
مناسب برای ساخت و استفاده از DAC و AVG برای ارزیابی اکو، منحنی را می توان اصلاح و جبران کرد.
با اتصال U-disk، دستگاه می تواند حافظه نامحدود، خروجی گزارش PDF و سیستم Upadte را دریافت کند.
به طور خودکار ویدیو از فرآیند تست بسازید و پخش کنید. از upan استفاده کنید، طول ویدیو نامحدود است.
Bscan رنگی.
TOFD.
نمودار جوش.
15 استاندارد در واحد وجود دارد.
اتصال بلوتوث به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل. AWS D1.1.
ویژگی تصحیح سطح منحنی.
عملکرد اندازه گیری ارتفاع ترک.
بزرگنمایی دروازه: گسترش محدوده دروازه در سراسر عرض صفحه.
عملکرد خودکار افزایش.
پاکت نامه: نمایش همزمان اسکن A زنده با نرخ به روز رسانی 60 هرتز و پاکت نامه نمایش اسکن A.
نگه داشتن اوج: مقایسه شکل موج های اوج منجمد با اسکن های A زنده برای تفسیر آسان نتایج آزمایش.
انجماد اسکن: نمایش انجماد شکل موج و داده های مسیر صدا را نگه می دارد.
زنگ هشدار: بوق و LED.
ساعت زمان واقعی.
اکو را پر کنید.
علامت را ثبت کنید.
رنگ اکو در داخل دروازه.

بسته ابزار پایه

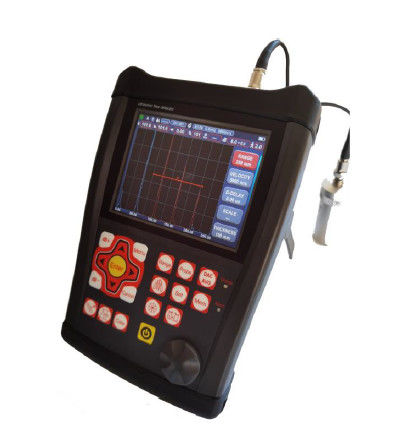

دستگاه عیب یاب فراصوت قابل حمل
مبدل پرتو مستقیم (2.5 مگاهرتز، Φ20)
مبدل پرتو زاویه (4 مگاهرتز، 8 میلی متر × 9 میلی متر، 60 درجه)
کابل اتصال متقابل برای مبدل (Q9-C5، یا اختیاری C9- C5)
بسته باتری لیتیوم یونی قابل شارژ، 7.8 آمپر ساعت
واحد منبع تغذیه/شارژر
راهنمای عملیاتی به زبان انگلیسی
نرم افزار برنامه
بند
