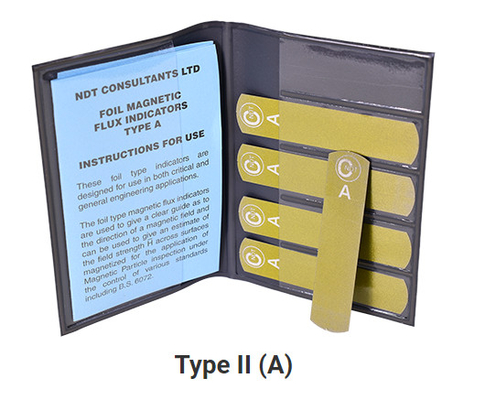

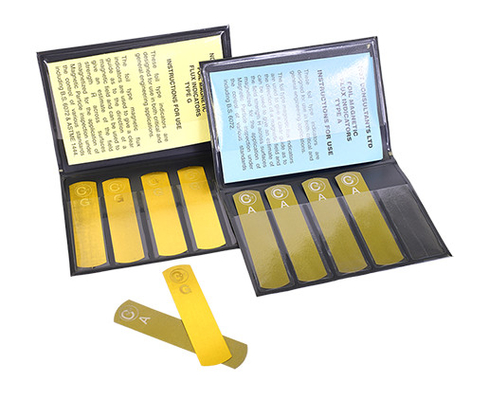

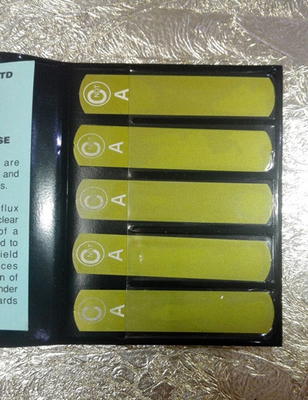

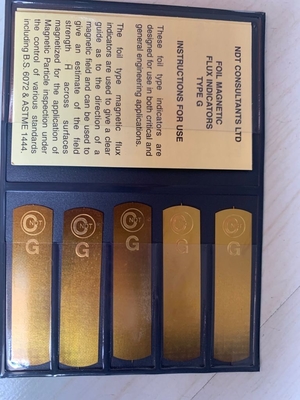

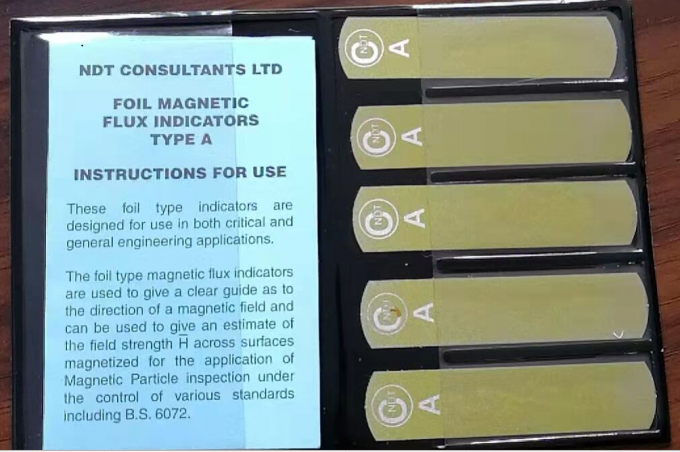

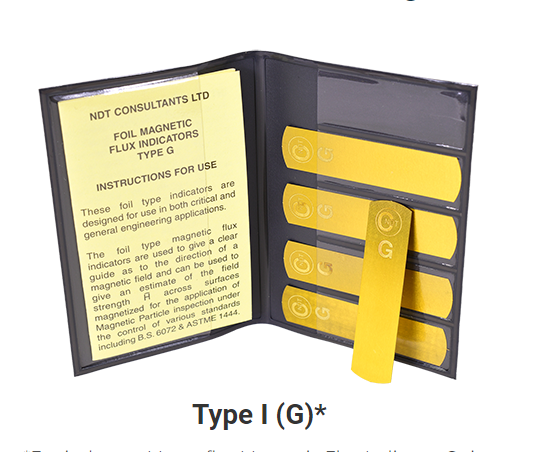

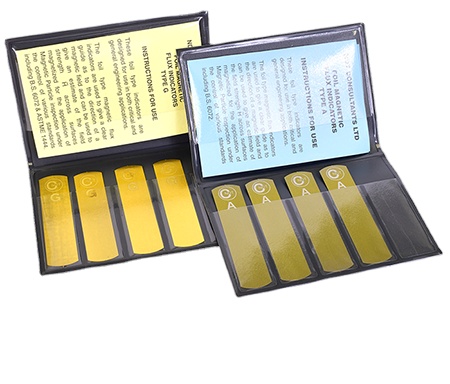

نوارهای MT Burmah Castrol نوع A، آزمایش ذرات مغناطیسی
اتصالات آشکارساز عیب ذرات مغناطیسی نوارهای Burmah Castrol نوع A G آزمایش NDT
نوع: A و G
1 مجموعه شامل 5 عدد

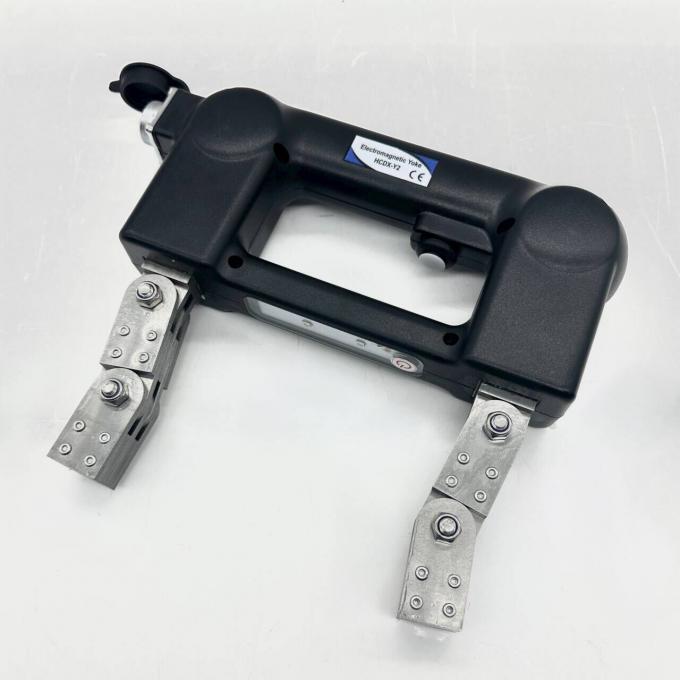

یوغ مغناطیسی HCDX-Y2
HCDX-Y2 یک یوغ الکترومغناطیسی AC است که به صورت ارگونومیک برای بهبود بهره وری طراحی شده است. این یوغ یک میدان مغناطیسی AC قوی برای تشخیص نشانگرهای سطحی در طول آزمایش ذرات مغناطیسی ایجاد می کند.
سبک وزن با یک دسته و ماشه ارگونومیک، HCDX-Y2 برای نیازهای سخت بازرسی میدانی طراحی شده است. با طراحی بدنه قطعات یدکی قابل تعویض، سوئیچ ماشه ایزوله,سیم برق,برد اصلی,لامپ نور UV و سفید و پایه ها همگی می توانند توسط کاربر تعویض شوند، HCDX-Y2 به راحتی قابل سرویس است و از انجام کار جلوگیری نمی کند.

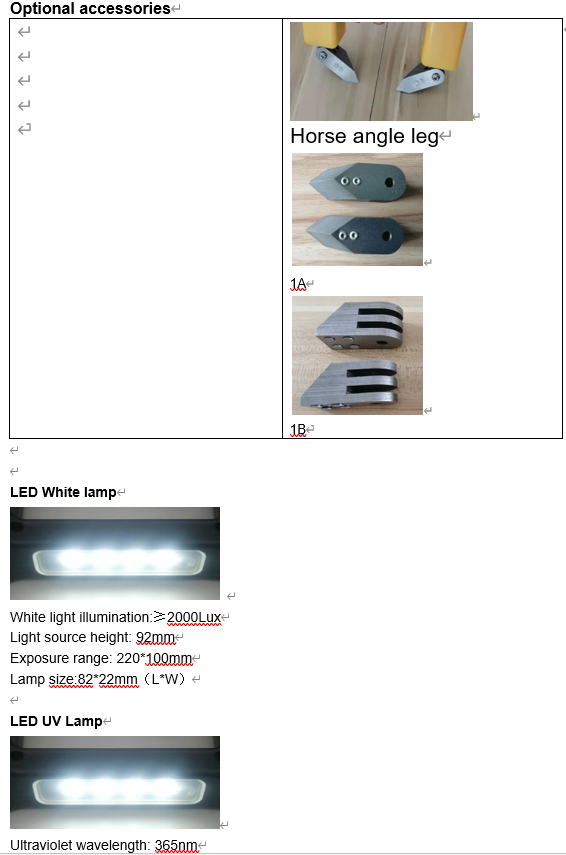

یک اتصال LED فوق العاده روشن به عنوان یک مورد اختیاری برای کمک به روشن کردن ناحیه بازرسی در حالی که به طور همزمان قطعه را مغناطیسی می کند، در دسترس است. کیت های همه کاره نیز موجود است، از جمله پودرهای مغناطیسی قرمز و خاکستری، یک نشانگر رنگ زرد و پارچه تمیز کننده، برای یک کیت بازرسی کامل در یک کیف حمل راحت.
مزایا
افزایش بهره وری بازرس و کاهش خستگی جسمی
• فشار کمتر بازو، خستگی مچ دست و استرس فیزیکی به اپراتورها کمک می کند تا به دلیل طراحی سبک وزن و ارگونومیک، کارهای بیشتری انجام دهند.
• به راحتی یوغ را در هر جهتی با اجزای الکترونیکی سبک وزن، سنگین و قدرتمند قرار دهید.
ابزارها را در سرویس با طراحی که برای ماندگاری ساخته شده است، نگه دارید
• سیم ها و ماشه ها را می توان به راحتی تعویض کرد، بنابراین کار متوقف نمی شود و ابزارها به دلیل آسیب تصادفی دور ریخته نمی شوند.
• از آسیب گرد و غبار و آب خطرناک با یک محفظه مهر و موم شده با حلقه IP54 جلوگیری کنید.
ویژگی ها
• طراحی ارگونومیک و سبک وزن
• محفظه مهر و موم شده IP54 در برابر گرد و غبار و آب مقاوم است
• سیم برق قابل تعویض در میدان
• سوئیچ ماشه ایزوله و قابل تعویض
• محافظ های فولادی برای محافظت از پا
• از مشخصات بالابری ASTM فراتر می رود
• کیف حمل راحت همراه با تمام محموله های یوغ ارائه می شود

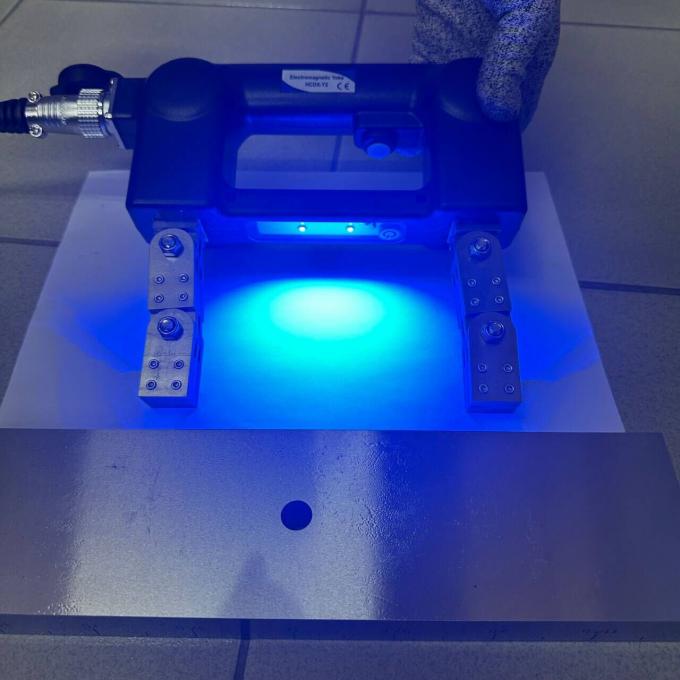

• نور یوغ UV و سفید LED اختیاری دوام بیشتری دارد و در مقایسه با لامپ های سنتی شدیدتر است
• دو حالت منبع تغذیه اختیاری هستند:
* منبع تغذیه AC تک فاز 110 ولت/220 ولت/240 ولت (حالت دوشاخه مستقیم).
* منبع تغذیه مغناطیس DC (بسته باتری DC با صفحه نمایش دیجیتال)

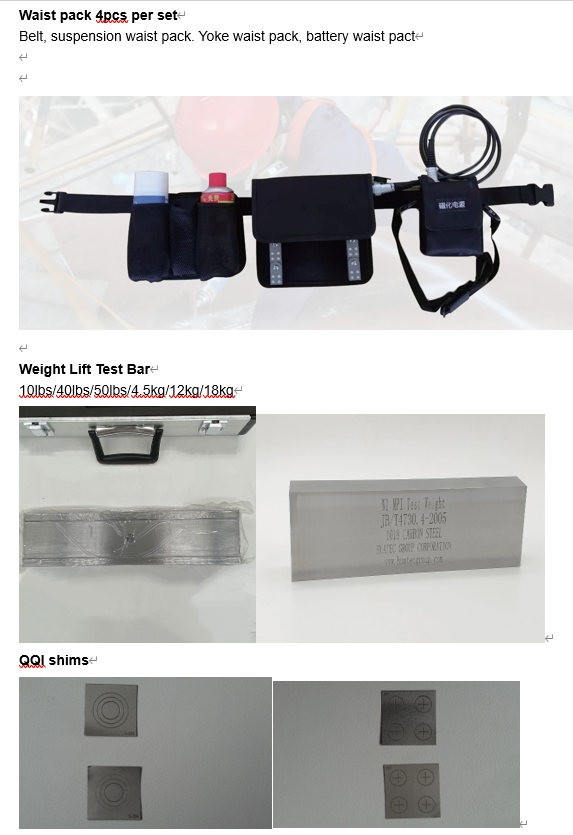

• بسته کمر ویژه اختیاری می تواند باتری برق مغناطیسی، تعلیق مغناطیسی، عامل کنتراست و غیره را حمل کند.
برنامه های کاربردی
محل عیب: سطح ایده آل برای:
• آزمایش میدانی
• مناطق دشوار برای رسیدن به
• بازرسی های نقطه ای، جوش و در سرویس نمونه های عیب:
• درزها
• پارگی ها
• ترک های انقباضی
• ترک های کوئنچ
• ترک های خستگی
انطباق با مشخصات
JB/T7411-2012
ASTM E1444-05
ASTM E709
EN10228-1:1999
ISO 9934
ASTM E 3024
شاخص پارامترها
|
مدل
موارد
|
HCDX-Y2 |
HCDX-Y7A |
| الزامات الکتریکی |
AC110-115V 50/60Hz,AC220-230V 50/60 Hz,AC240V 50/60Hz |
| شکل موج |
AC |
| قدرت میدان مماسی |
> 2kA/m در نقطه میانی بین پایه ها / قطب ها |
| دمای کار |
-10~+40℃ |
| چرخه کار |
50٪، حداکثر زمان روشن 90 ثانیه است |
| حفاظت از نفوذ (IEC 60259) |
IP54 |
| رطوبت نسبی |
<80% |
| حساسیت |
ASTM E1444-05، ASME 2007 شماره صفحه V |
| بسته برق DC |
X |
* |
| جریان کار AC |
AC2.2A |
| جریان کار DC |
X |
DC 1.5A |
| زمان شارژ باتری |
X |
3 ساعت |
| زمان کار باتری |
X |
6 ساعت |
| فاصله پا / قطب |
0~220mm |
| اندازه پا |
22*22mm |
| طول سیم برق |
3M |
| نیروی بالابری |
A C |
≥7.1kg (69N) |
| D C |
≥22.2kg (216N) |
| وزن |
یوغ |
2.3 کیلوگرم |
| باتری DC |
X |
0.6 کیلوگرم |
توجه: “X” شامل نمی شود، “*” شامل می شود
