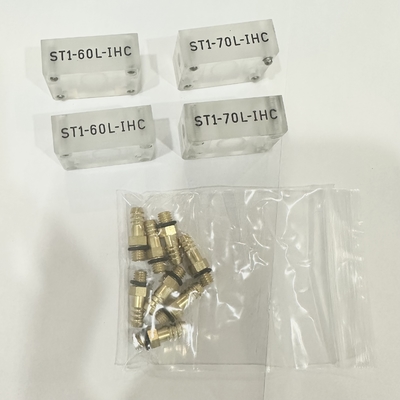

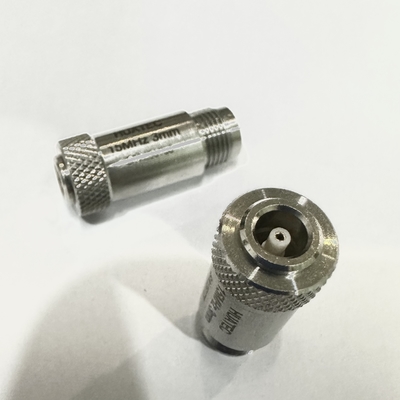

کاوشگر TOFD برای آزمایش خوردگی ریشه جوش 1-15MHz دامنه فرکانس

آزمایش خوردگی ریشه جوش غیر مخرب TOFD یک انتقال و یک دریافت

کاوشگر TOFD یک جزء کلیدی است که در آزمایش غیر مخرب برای تشخیص تفاوت زمان تکثیر فوق صوتی (TOFD) استفاده می شود.

تکنولوژی TOFD از دو سُند پالس باریک پهن باند استفاده می کند، یکی برای انتقال و دیگری برای دریافت، برای تشخیص.سُند ها نسبت به خط مرکزی بخیه جوش به صورت تقارن ترتیب داده شده اند. سُند فرستنده یک پرتو موج طولی غیر متمرکز تولید می کند که در یک زاویه خاص بر روی قطعه مورد بررسی قرار می گیرد.بخشی از پرتو در امتداد سطح نزدیک گسترش می یابد و توسط سنج گیرنده دریافت می شود، در حالی که بخشی از پرتو از سطح پایین منعکس می شود و سپس توسط کاوشگر دریافت می شود.سنجه دریافت کننده تعیین محل و ارتفاع نقص با دریافت سیگنال تکثیر از نوک نقص و تفاوت زمانی آن.

• پنبه های کوچک:آنها می توانند یک زاویه پخش بزرگ را به دست آورند و منطقه پوشش را افزایش دهند.
• باند گسترده:این می تواند سیگنال ها را در محدوده فرکانسی بسیار گسترده تری تولید کند. به عنوان مثال، موج عبور سیگنال با فرکانس بسیار پایین تر از فرکانس مرکزی است.
• نبض ضيق:تا به بهترین وضوح برسیم
• حساسیت بالا:معمولاً از مواد کامپوزیت پیزو الکتریکی ساخته شده است و بهره وری تبدیل صوتی الکتریکی بالایی دارد.

• صنعت پتروشیمی:اغلب برای بازرسی تجهیزات کلیدی مانند لوله های نفتی و مخازن ذخیره سازی استفاده می شود.و می تواند به سرعت نقص های داخلی را که به دلیل عوامل مانند خوردگی و استرس رخ می دهد تشخیص دهد، بنابراین از حوادث بزرگ مانند نشت و انفجار جلوگیری می شود.
• برق و انرژی:در طول تعمیر و نگهداری منظم تجهیزات اصلی مانند دیگ و توربین های بخار در صنعت برق و انرژی،تحقیقات TOFD می تواند برای تشخیص عمیق یکپارچگی ساختار داخلی تجهیزات استفاده شود، به سرعت نقص های احتمالی را شناسایی کرده و با آنها مقابله کنید.
• تولید هوافضا:نقش مهمی در بازرسی اجزای مهم مانند تیغه های موتور هواپیما و قطعات ساختاری بدنه هواپیما دارد.قادر به تشخیص دقیق نقص های داخلی و جلوگیری از حوادث پرواز ناشی از نقص ها.

• کاوشگر TOFD دسته فازی:عمدتا برای تشخیص خوردگی در ریشه جوش استفاده می شود.
• لوله های قطر کوچک، سُند TOFD اختصاصی:مجهز به یک تکه TOFD اختصاصی برای لوله های قطر کوچک، برای بازرسی لوله های قطر کوچک استفاده می شود.
• کاوشگر TOFD COD:با استفاده از کوب های COD، می توان از آن برای بررسی جوش های طولی ظروف استفاده کرد تا با سطوح مربوط به قطعه کار مطابقت داشته باشد.
• کاوشگر TOFD از فولاد ضد زنگ:استفاده از یک اسکناس فولاد ضد زنگ می تواند از اسکناس محافظت کند.
