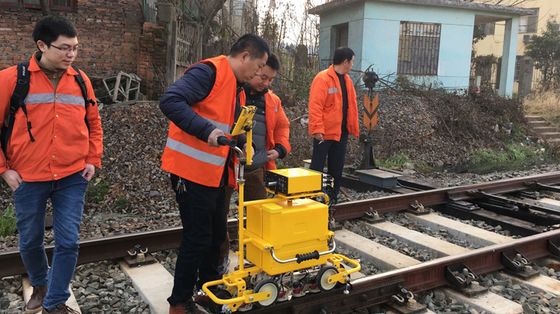

نمایشگر رنگی TFT ترولی سبک وزن مورد استفاده برای سیستم راه آهن آشکارساز عیب یابی ریل اولتراسونیک دیجیتال
آشکارساز عیب یابی ریل HUATEC FD-GT-20 نسل سوم محصولات تمام دیجیتال Goworld با صفحه نمایش رنگی TFT و ترولی سبک وزن است که برای سیستم راه آهن استفاده می شود. این تجهیزات مطابق با استاندارد UT Rail Tester TB/T 2340-2012 که توسط وزارت راه آهن (چین) صادر شده است، قادر به انجام کار تشخیص برای ریل هایی با محدوده 43 تا 75 کیلوگرم بر متر است. این دستگاه برای راه آهن، راه آهن پرسرعت و مترو قابل استفاده است.
1. معرفی آشکارساز عیب یابی اولتراسونیک دیجیتال ریل FD-GT-20
آشکارساز عیب یابی ریل FD-GT-20 نسل سوم محصولات تمام دیجیتال گروه HUATEC با صفحه نمایش رنگی TFT و ترولی سبک وزن است که برای سیستم راه آهن استفاده می شود. این تجهیزات مطابق با استاندارد UT Rail Tester TB/T 2340-2012 که توسط وزارت راه آهن (چین) صادر شده است، قادر به انجام کار تشخیص برای ریل هایی با محدوده 43 تا 75 کیلوگرم بر متر است. این دستگاه به طور موثر عیوب مختلف را در سر، تار و فلنج یک ریل شناسایی می کند که برای راه آهن، راه آهن پرسرعت و مترو قابل استفاده است.
این ابزار حالت میزبان اولتراسونیک + ترمینال عملیاتی را اتخاذ می کند و از طریق WIFI بی سیم متصل می شود. در حالی که تجربه عملیات مشتری را بهبود می بخشد، عملکرد اینترنت پلاس ابزار را می توان برای تحقق انواع عملکردها مانند جداسازی تشخیص انسان و ماشین، داده های آنلاین، ذخیره سازی بلادرنگ آفلاین، موقعیت یابی GPS، ذخیره سازی ابری داده ها و غیره گسترش داد. و شما می توانید ترمینال عملیات اولتراسونیک خود را با توجه به نیازهای مشتری سفارشی کنید.
2. ویژگی ها
(1) قاب ترولی جمع و جور، بادوام و آسان برای نگهداری است؛
(2) مخزن آب جعبه ابزار یکپارچه با ظرفیت بالا؛
(3) نگهدارنده پروب بالابر یکپارچه، پروب آسان برای برداشتن و تعویض است؛
(4) اندازه کوچک و قابل حمل، با پنل لمسی سه گانه صنعتی؛
(5) شاخص های عملکرد عالی، مطابق با استانداردهای مربوطه؛
(6) پشتیبانی از موقعیت یابی GPS، ذخیره سازی ابری داده ها، تشخیص خودکار گفتار و سایر عملکردها؛
(7) یک برنامه کاربردی که نیازهای تشخیص عیب را برآورده می کند.

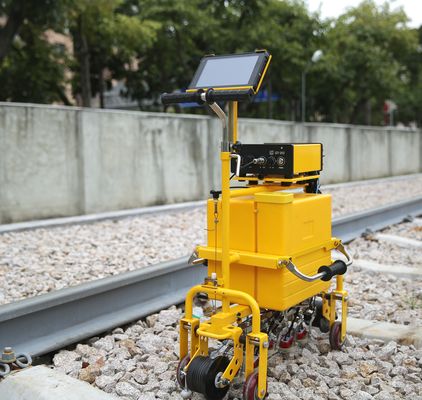

3. ساختار ظاهری ترولی
4. ساختار ظاهری ابزار
این ابزار کوچک و قابل حمل است، ابعاد کلی: 94X222X225mm، وزن خالص حدود 1.8 کیلوگرم است
5. مخزن آب جعبه ابزار یکپارچه با ظرفیت بالا
مخزن آب پلاستیکی، پر از آب 20 لیتر است.
6. نگهدارنده پروب یکپارچه
تمام پروب ها در قسمت زیرین ماشین بسته شده اند که می توان آنها را به صورت تکی بلند یا جدا کرد و پروب را می توان راحت تر جدا و تعویض کرد.
7. تبلت سه گانه صنعتی
تبلت صفحه نمایش لمسی سه گانه صنعتی، ضد گرد و غبار، ضد آب و ضد ضربه.
8. نرم افزار کاربردی تشخیص عیب مخصوص ابزار
برای ویژگی های عملکرد صفحه لمسی، نرم افزار کاربردی طراحی شده ویژه، انتخاب عملکرد و تنظیم پارامترها را آسان تر می کند.
9. نرم افزار پخش داده های تشخیص عیب کامپیوتری
سرعت پخش داده ها قابل تنظیم است، پشتیبانی از پخش هوشمند، غربالگری رویداد، آمار، جستجوی داده ها، چاپ، صادرات و سایر عملکردها.
پیوست 1. ویژگی ها و ویژگی ها
- ظاهر میزبان جمع و جور، محکم و سبک است و مونتاژ و جداسازی ساده است. سازگاری خوب با محیط زیست، دمای محیط کار -15 درجه سانتیگراد تا 45 درجه سانتیگراد، زمان کار مداوم کمتر از 8 ساعت، ضد لرزش و ضد تداخل، درجه حفاظت IP65.
- میزبان دارای چندین کانال تشخیص عیب (چندین پروب را می توان در زوایای مختلف متصل کرد) و چرخه زمان بندی متوالی کار می کند.
- پروب های 0، 37 و 70 درجه برای تشخیص کامل قسمت های اصلی ریل طراحی شده اند.
- ساختار میزبان به شکل "سرور + کلاینت" است. "سرور"، میزبان (بدون ورودی و نمایشگر)، یک ماژول اولتراسوند 1- N کاناله است. "کلاینت" ترمینال عملیات (ورودی و نمایشگر) است، میزبان و کلاینت (ترمینال عملیات) از طریق شبکه سیمی LAN (یا WIFI بی سیم) برای ارتباط شبکه متصل می شوند.
- حالت تحریک پالس موج مربعی منفی مدار انتقال
- فیلتر آنالوگ نسبت سیگنال به نویز میزبان را افزایش می دهد.
- بهره کانال ترکیبی از “بهره پایه” + “بهره جبران” است.
- محدوده تشخیص، سرعت صوت مواد و شیفت پالس به طور خودکار با توجه به نوع ریل انتخاب شده تنظیم می شوند.
- عملکردهای پارامترهای اساسی اولتراسونیک معمولی به صورت دستی قابل تنظیم هستند (محدوده تشخیص، سرعت صوت مواد، نقطه صفر پروب، لبه پیشرو، زاویه، موقعیت شروع دروازه، عرض و سطح و غیره).
- با عملکرد رد.
- فرکانس تکرار کانال در 400 هرتز در هر کانال ثابت است.
- با عملکرد اثبات کانال.
- عملکردهای نمایش A، B و A+B را دارد.
- با عملکرد هشدار صوتی و نوری.
- با عملکرد اعلان صوتی.
- فرآیند پیاده سازی خودرو دارای عملکرد هشدار سرعت بیش از حد است.
- عملکرد اندازه گیری خودکار مسیر صدا، فاصله افقی و عمودی بالاترین موج در دروازه هشدار را دارد.
- عملکرد علامت گذاری (آسیب، شماره مسیر، پیشروی خودرو، عقب کشیدن و غیره) را دارد.
- عملکرد منحنی جبران داخلی، منحنی را می توان ویرایش کرد (جدید، اصلاح شده، حذف شده).
- حجم و فرکانس هشدار را می توان برای هر کانال تنظیم کرد.
- با عملکرد خرابی اتصال پروب تشخیص.
- دروازه کانال، شکل موج، نشانگر هشدار، نشانگر جهت پروب، نشانگر زاویه پروب، عملکرد سفارشی سازی رنگ کانال نمایش B.
- با عملکرد سفارشی سازی رنگ پس زمینه رابط نمایش.
- کاربر می تواند پارامتر کار اضافی را سفارشی کند.
- عملکرد رکورد کامل تشخیص عیب
- عملکردهای مدیریت داده های تشخیص عیب (ذخیره، حذف، فراخوانی، پخش، صادرات).
- نرم افزار میزبان و ترمینال عملیات را می توان از طریق درایو فلش USB خارجی ارتقا داد.
- با عملکرد ورودی عملیات صفحه لمسی، می توان صفحه کلید بلوتوث خارجی را متصل کرد.
- با عملکرد اطلاعات موقعیت GPS.
- با نمایش سرعت فوری.
- با عملکرد اثبات مسافت پیموده شده.
- عملکرد پانچ کردن را دارد.
- عملکرد فریز شکل موج.
- ارتباط شبکه (متصل به ترمینال عملیاتی)
- پخش داده ها در رایانه شما
- با عملکرد نمایش عملیات نرم افزار ابزار، می تواند برای آموزش کاربر ابزار استفاده شود
پیوست 2. مشخصات فنی
| کانال |
10 کانال: 9 کانال بازرسی و 1 کانال کالیبراسیون. |
| نوع پروب |
پروب های دو عنصری با زاویه های مختلف با فرکانس بین 2 تا 2.5 مگاهرتز، شامل 6 پروب 70 درجه، 2 پروب 37 درجه و 1 پروب 0 درجه. |
| درگاه |
BNC |
| آرایش پروب و ناحیه تشخیص |
تشخیص جامع آسیب به تمام قسمت های اصلی ریل، از جمله:
2 پروب 70 درجه سمت چپ سر ریل را اسکن می کنند
2 پروب 70 درجه وسط سر ریل را اسکن می کنند
2 پروب 70 درجه سمت راست سر ریل را اسکن می کنند
2 پروب 37 درجه کمر ریل (ترک های پیچ و سایر ترک های مورب) را اسکن می کنند
1 پروب 0 درجه سر ریل، کمر ریل، کف ریل، ترک افقی سوراخ پیچ را اسکن می کند
|
| محدوده فرکانس |
1.5 مگاهرتز～3.0 مگاهرتز |
| بهره |
0～80dB |
| رد |
خاموش، بزرگ |
| محدوده دینامیکی |
کمتر از 16dB با حداقل رد، 2~6dB با حداکثر رد |
| PRF |
400 هرتز در هر کانال |
| حالت نمایش |
A-scanB-scanA+B scan |
| محدوده تشخیص |
می توان آن را به صورت دستی یا خودکار با توجه به نوع ریل انتخاب شده تنظیم کرد |
| خطای تضعیف کننده |
خطای عملیاتی در هر 12dB از ±1dB تجاوز نمی کند |
| خطای خطی بودن عمودی |
≤1% |
| خطای خطی بودن افقی |
≤15% |
| باند تقویت کننده |
-3dB 1.5MHz～3.0MHz |
| محدوده مسدود کردن |
بزرگتر از 20 میلی متر نیست |
| اثر حالت سرکوب بر نتایج اندازه گیری |
هنگامی که سرکوب ابزار در حالت های مختلف است، اختلاف دامنه 10 دسی بل±2 دسی بل است، تغییر ΔM از اختلاف بین دو اکو بیش از 2 دسی بل نیست. |
| اثر ولتاژ عملیاتی بر ارتفاع اکو و حساسیت تشخیص عیب (هشدار) آشکارساز عیب |
در محدوده ولتاژ عملیاتی نامی، موقعیت دروازه و سطح هشدار آشکارساز عیب نباید تغییر قابل توجهی داشته باشد و تغییر دامنه اکو ΔNd و تغییر حساسیت تشخیص (هشدار) ΔSd بیش از 1 دسی بل نیست. |
| خطای نمونه برداری دیجیتال |
حداکثر تغییر دامنه سیگنال به حداقل نباید بیشتر از ±5٪ از ارتفاع صفحه باشد |
| زمان پاسخ آشکارساز عیب دیجیتال |
زمان پاسخ آشکارساز عیب دیجیتال نباید از 5 میلی ثانیه تجاوز کند. |
|
دامنه فاصله
مشخصه
|
پروب موج عرضی سوراخ های عرضی را با دیافراگم یکسان و مسیرهای صوتی مختلف تشخیص می دهد. پروب 0 درجه کف تخت بزرگ را با مسیرهای صوتی مختلف تشخیص می دهد و اختلاف ΔW ارتفاع موج منعکس شده باید الزامات زیر را برآورده کند:
پروب 0 درجه: ΔW ≤ 12dB در محدوده از عمق 20 میلی متر تا بالاترین محدوده منحنی مشخصه دامنه محدوده؛ ΔW ≤ 8dB در محدوده از بالاترین نقطه منحنی مشخصه دامنه فاصله تا عمق 150 میلی متر:
پروب 37 درجه: ΔW≤12dB در محدوده از عمق 20 میلی متر تا بالاترین محدوده منحنی مشخصه دامنه محدوده؛ ΔW≤8dB در محدوده از بالاترین نقطه منحنی مشخصه دامنه فاصله تا عمق 150 میلی متر:
پروب 70 درجه: ΔW ≤ 12 dB در محدوده از 10 میلی متر تا 70 میلی متر مربوط به عمق تشخیص.
|
| SNR |
پروب O درجه: سطح پایین را روی بلوک آزمایشی تشخیص دهید، هنگامی که ارتفاع موج به 80٪ می رسد، حاشیه حساسیت استاتیک بزرگتر یا مساوی 24 دسی بل است. نسبت سیگنال به نویز کمتر از 16 دسی بل نیست.
پروب 37 درجه: سوراخ پیچ و ترک بالایی 3 میلی متری را با شیب 37 درجه روی بلوک آزمایشی تشخیص دهید، دو موج را برابر کنید، هنگامی که ارتفاع موج به 80٪ می رسد، حاشیه حساسیت استاتیک بزرگتر یا مساوی 22 دسی بل است. نسبت سیگنال به نویز کمتر از 8 دسی بل نیست.
پروب 70 درجه: روی بلوک آزمایشی، از موج ثانویه برای تشخیص سوراخ کف تخت φ4mm استفاده می شود. هنگامی که ارتفاع موج به 80٪ می رسد، حاشیه حساسیت استاتیک بزرگتر یا مساوی 20 دسی بل است. نسبت سیگنال به نویز کمتر از 10 دسی بل نیست.
|
| مازاد حساسیت |
پروب 0 درجه: سطح پایین 110 میلی متری بلوک آزمایشی را تشخیص دهید، هنگامی که موج به اندازه 80٪ بالا است، حاشیه حساسیت کمتر از 36 دسی بل نیست
پروب 37 درجه و پروب 70 درجه: سوراخ عرضی Φ3×65 را روی بلوک آزمایشی تشخیص دهید، حاشیه حساسیت کمتر از 40 دسی بل نیست، هنگامی که موج به اندازه 80٪ بالا است
|
| قابلیت تشخیص عیب دینامیکی (قابلیت تشخیص نقص) |
با پروب های مخصوص ریل 0 درجه، 37 درجه، 70 درجه، تمام عیوب دستی روی بلوک مقایسه ریل به جز ترک 15 درجه رو به پایین را می توان یافت و نشانه های هشدار مربوطه صادر می شود. |
| حالت تنظیم دروازه هشدار |
موقعیت شروع، عرض و سطح دروازه هشدار را می توان به صورت دستی تنظیم کرد |
| حالت هشدار |
هشدار بلادرنگ (هشدار موج ورودی و هشدار از دست دادن موج)
هشدار موج دوتایی سوراخ پیچ
تاخیر یک از دو هشدار
|
| نشانگر هشدار |
حالت هشدار صوتی و نوری، حجم و فرکانس هشدار را می توان تنظیم کرد. |
| اندازه گیری شکل موج |
به طور خودکار مسیر صدا، فاصله افقی و عمودی بالاترین موج را در دروازه اندازه گیری و نمایش دهید. |
| منحنی بهره |
کاربر می تواند منحنی بهره (8 نقطه) را با توجه به نیازهای واقعی تنظیم کند. |
| رکورد تشخیص عیب |
رکورد داده های کامل (تا 50 کیلومتر)، داده ها را می توان صادر و پخش کرد |
| روش ورودی عملیات |
ورودی صفحه لمسی |
| نمایش |
Resulotion1280×800 |
| صفحه لمسی |
خازنی، با استحکام بالا، مقاوم در برابر خراش،
پشتیبانی از دست خط
|
| درگاه ها |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
بلوتوث BT 4.0
|
| قدرت |
DC 12V (بسته باتری لیتیومی) |
| زمان کار |
≥8h |
| ظرفیت مخزن آب |
≥20L |
| دقت نمایش تصویر نوع B |
هم مختصات و هم محور افقی 2 میلی متر است |
| دقت چرخ کد |
2 میلی متر |
| سرعت تشخیص عیب |
حداکثر 5.0 کیلومتر در ساعت |
| دمای کار |
-15℃～45℃ |
| ابعاد |
ابعاد کلی خودرو در شرایط کار حدود 780 میلی متر × 290 میلی متر × 1006 میلی متر است. |
| وزن |
قاب حدود 24 کیلوگرم است. ابزار اولتراسونیک حدود 2.4 کیلوگرم است. باتری ابزار 830 گرم است. ترمینال عملیات (کامپیوتر تبلت سه گانه) 730 گرم است. ترولی مجهز به 5 گروه پروب حدود 1.4 کیلوگرم است. |
