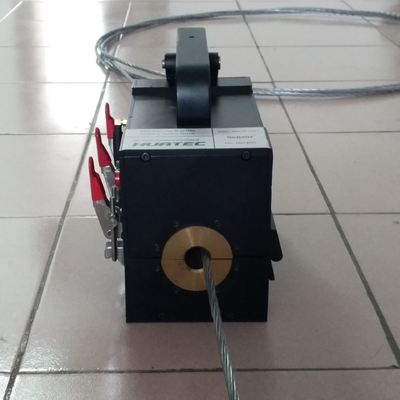

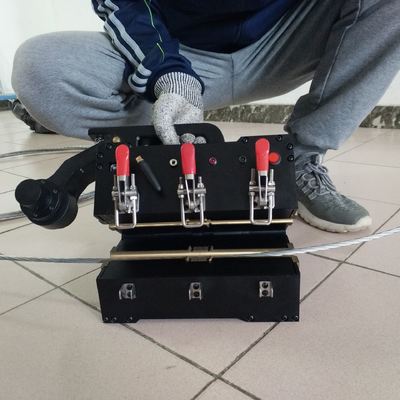

دستگاه تشخیص نقص کابل سیم یکپارچه نوع wifi جدید HRD-120

دستگاه تشخیص نقص سیم بکسل یکپارچه HRD-120

یک. بررسی اجمالی محصول

•تشخیص آنلاین سیم بکسل از نظر سیم‌های شکسته داخلی و خارجی، سایش، زنگ زدگی، تغییر شکل، رشته‌های شل، سیم‌های جامانده، تغییرات مواد و سایر عیوب.

•گزارش نتیجه آزمایش می‌تواند استانداردهای صنایع مختلف را برآورده کند و تعداد سیم‌های شکسته و نسبت ناحیه سیم شکسته به کل ناحیه شکسته سیم را داشته باشد.

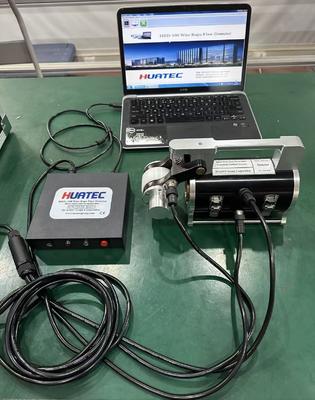

•استفاده از رابط USB کامپیوتر (سیمی) یا "شبکه Wi-Fi خود" (بی‌سیم) برای پردازش و تجزیه و تحلیل نمونه‌برداری مستقیم، با هشدار صوتی و نوری آنلاین و نمایش نتایج در زمان واقعی.

•ساختار دایره‌ای سنسور، احاطه محیطی، مغناطیس‌سازی محوری، مغناطیس‌سازی فوری سیم بکسل تا حالت اشباع.

•سنسور پوسته آلیاژ آلومینیومی را اتخاذ می‌کند، با عملکردهای ضد آب، ضد گرد و غبار، ضد ضربه و ضد رطوبت.

•عملکرد پایدار، عملکرد قابل اعتماد، دقت تشخیص بالا، عملکرد ضد تداخل قوی، داده‌های دقیق.

•نرم‌افزار ADAPTS به سیستم عامل‌های مختلف کامپیوتر Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

•به طور گسترده در معادن، راه‌آهن هوایی، تجهیزات بالابر، آسانسور، ماشین‌آلات بندری، پل کابلی و سایر زمینه‌ها استفاده می‌شود.

دو. هسته فنی و صلاحیت قانونی

1. ابزار مجازی: عدم قطعیت بی‌نهایت طناب. فقط استفاده از فناوری ابزار مجازی، جایگزینی ابزارهای سنتی با نرم‌افزار، و پردازش نمونه‌برداری مستقیم توسط رایانه‌ها می‌تواند از عدم تشخیص و عدم قضاوت اشتباه اطمینان حاصل کند، درست مانند تماشای یک فیلم، اسکن سیم بکسل در طول فرآیند، نتایج دقیق و تکرارپذیری خوبی دارند.

2. سه ابزار ثابت: با توجه به استانداردهای ملی برای ضایعات سیم بکسل در صنایع مختلف، این محصول از تشخیص غیر مخرب الکترومغناطیسی کیفی، کمی، موقعیت‌یابی، آنلاین سیم شکسته داخلی و خارجی، زنگ زدگی، سایش، تغییرات سطح مقطع فلز، رشته‌های شل، سیم‌های جامانده، تغییر شکل، ناهنجاری‌های مواد و سایر عیوب استفاده می‌کند.

3. ابزار قانونی: مطابق با استاندارد آمریکایی ASTM1571-2021 و استاندارد ملی GB/T21387-2008.

سه. شاخص‌های فنی

کل سری می‌تواند محدوده قطر سیم بکسل را تشخیص دهد: φ1.5-300mm (نیاز به پیکربندی سری‌های مختلف سنسور مشخصات)

سرعت نسبی سنسور و سیم بکسل: 0.0-6.0 متر بر ثانیه بهترین: 0.1-0.5 متر بر ثانیه

بهترین فاصله بین آستین راهنمای سنسور و سیم بکسل 2-4 میلی‌متر است و فاصله مجاز 0-15 میلی‌متر است.

قابلیت تشخیص نقص سیم شکسته (LF)

کیفی: دقت تشخیص کیفی سیم شکسته متمرکز منفرد 99.99٪ است

کمی: تعداد سیم‌های شکسته در یک مکان واحد اجازه می‌دهد یک یا یک ریشه معادل اشتباه قضاوت شود

هنگامی که تعداد سیم‌های شکسته در یک مکان واحد بدون خطا بیش از 100 بار تشخیص داده شود، میزان دقت بیش از 92٪ است.

نرخ تغییر کمی سطح مقطع فلز (LMA)

خطای تکرارپذیری مجاز حساسیت تشخیص ±0.055٪ است

خطای مجاز مقدار نشانگر دقت آزمایش: ± 0.2٪

قابلیت تشخیص موقعیت (L): خطای درصدی مقدار نشانگر طول تشخیص: ±0.2٪

منبع تغذیه: 5 ولت از باتری کامپیوتر

وزن سنسور: مشخصات رایج< 10 کیلوگرم (با توجه به وضعیت واقعی سفارشی شده)

دمای محیط: -10℃~40℃فشار اتمسفر: 86~106Kpa رطوبت نسبی:≤85%

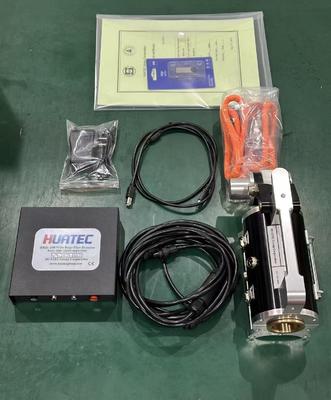

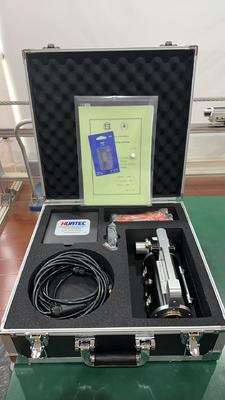

چهار. پیکربندی و مدل سیستم

همه باید سفارشی شوند: دستگاه تشخیص نقص سیم بکسل (48 میلی‌متر کوچک - 78 میلی‌متر متوسط - 108 میلی‌متر بزرگ)

توجه: 1، در میان آنها 7 کامپیوتر دو منظوره تبلت اختیاری است (با توجه به تقاضا، هزینه اضافی است).

2، همه اندازه‌ها را می‌توان در صورت تقاضا سفارشی کرد (و می‌توان آستر قابل تعویض را با دقت سفارشی کرد). مانند بوشینگ قابل تعویض 48 میلی‌متر + 24 میلی‌متر

مدل همه کاره سفارشی:

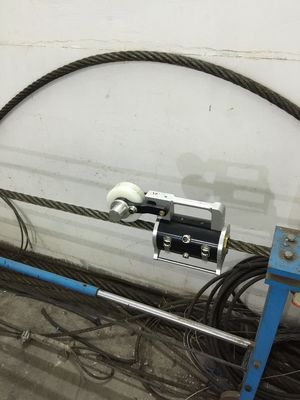

شرایط محل استفاده:
