HRD-120 سنجش نقص کابل سیم

HRD-120 سنجش نقص کابل سیم

I. خلاصه ی محصول

◆ تشخیص آنلاین سیم سیم داخلی و خارجی سیم شکسته، فرسایش، زنگ، تغییر شکل، رشته های گسسته، سیم پرتاب، تغییرات مواد و نقص های دیگر.

◆ گزارش نتایج آزمایش می تواند با استانداردهای صنایع مختلف مطابقت داشته باشد و تعداد سیم های شکسته و نسبت ناحیه سیم شکسته به کل ناحیه سیم شکسته را نشان می دهد.

◆ استفاده از رابط USB کامپیوتری (سیم دار) یا "شبکه Wi-Fi خود" (بی سیم) تجزیه و تحلیل پردازش نمونه گیری مستقیم، با هشدار صدا و نور آنلاین و نمایش نتایج در زمان واقعی.

◆ ساختار دایره ای سنسور، محاصره محوری، مغناطیس محوری، مغناطیس فوری سیم تا حالت اشباع.

◆ این سنسور از پوسته آلومینیومی استفاده می کند که دارای عملکردهای ضد آب، ضد گرد و غبار، ضد شوک و ضد رطوبت است.

◆ عملکرد پایدار، عملکرد قابل اعتماد، دقت تشخیص بالا، عملکرد قوی ضد تداخل، داده های دقیق.

◆ نرم افزار با سیستم عامل های مختلف کامپیوتر ویندوز 98/2000 / ایکس پی / ویستا / ویندوز 7/8/10/11 سازگار است

◆ به طور گسترده ای در معدن، جاده های کابل، تجهیزات بلند، آسانسور، ماشین آلات بندر، پل های کابل و سایر زمینه ها استفاده می شود.

II. هسته فنی و صلاحیت حقوقی

1ابزار مجازی: عدم قطعیت نامحدود. تنها کاربرد تکنولوژی ابزار مجازی، جایگزین ابزار سنتی با نرم افزار،و پردازش نمونه گیری مستقیم توسط رایانه ها می تواند هیچ تشخیصی را از دست ندهد و هیچ قضاوت اشتباه را تضمین کند.، درست مثل تماشای یک فیلم، اسکن سیم در طول فرآیند، نتایج دقیق و تکرار خوبی است.

2. سه ابزار ثابت: با توجه به استانداردهای ملی برای قطعات سیم طناب در صنایع مختلف، این محصول استفاده می شود الکترومغناطیسی کیفی، کمی، موقعیت،تشخیص غیر مخرب آنلاین سیم سیم سیم سیم داخلی و خارجی، زنگ، فرسایش، تغییرات در سطح قطعه متریال، رشته های گسسته، سیم های پرتاب، تغییر شکل، ناهنجاری مواد و نقص های دیگر.

3سند حقوقی: مطابق با استاندارد ASTM1571-2021 آمریکایی و استاندارد ملی GB/T21387-2008

III. شاخص های فنی

کل سری می تواند طیف وسیعی از قطر طناب سیم را تشخیص دهد: φ1.5-300mm (نیاز به پیکربندی سری های مختلف از مشخصات سنسور)

سرعت نسبی سنسور و سیم:0.0-6.0 متر/ ثانیهبهترین: 0.1-0.5 m/s

بهترین شکاف بین آستین راهنمای سنسور و سیم آهن 2-4 میلی متر است و شکاف مجاز 0-15mm است

قابلیت تشخیص نقص سیم شکسته (LF)

کیفی: دقت تشخیص کیفی سیم شکسته واحد متمرکز 99.99٪ است

کمی: تعداد سیم های شکسته در یک مکان اجازه می دهد یک یا یک ریشه معادل به قضاوت اشتباه

نرخ دقت بیش از 92 درصد است زمانی که تعداد سیم های شکسته در یک مکان بدون خطا بیش از 100 بار تشخیص داده می شود

نرخ کمی تغییر قطعه متریال (LMA)

خطای قابل تکرار حساسیت تشخیص ±0.055% است

خطای مجاز از مقدار شاخص دقت آزمایش: ± 0.2٪

موقعیت (L) قابلیت تشخیص: درصد خطای مقدار شاخص طول تشخیص: ±0.2٪

منبع برق: 5 ولت از باتری کامپیوتر

وزن سنسور: مشخصات مشترک < 10 کیلوگرم (بر اساس شرایط واقعی سفارشی)

دمای محیط: -10°C~40°C فشار جوی: 86~106Kpa رطوبت نسبی: ≤85%

IV. پیکربندی و مدل سیستم

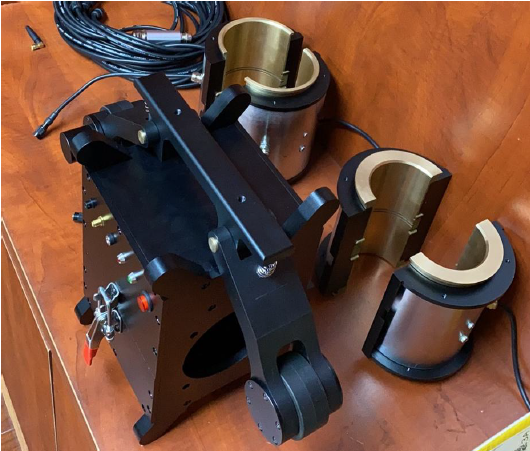

همه نیاز به سفارشی سازی: دستگاه تشخیص نقص طناب سیم (48mm کوچک - 78mm متوسط - 108mm بزرگ)
