AC Current 0-3000A دستگاه تشخیص نقص ذرات مغناطیسی متحرک

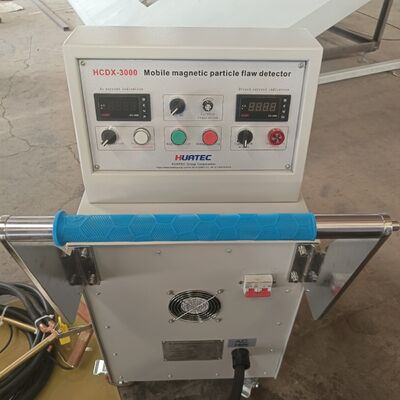

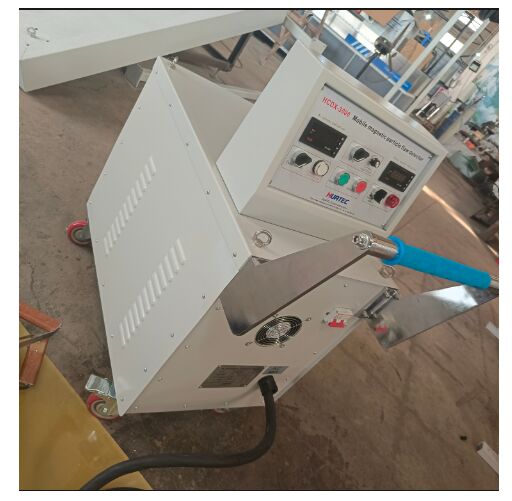

دستگاه عیب‌یاب ذرات مغناطیسی قابل حملHCDX-3000برای تشخیص قطعات کار با مغناطیس‌سازی AC قابل استفاده است. این دستگاه دارای عملکرد مغناطیس‌زدایی است و نیازی به پیکربندی اضافی مجموعه مغناطیس‌زدایی ندارد.

8 بیتی MCU به عنوان کنترل‌کننده توسط این دستگاه عیب‌یاب ذرات مغناطیسی اتخاذ شده است و تنظیم مداوم جریان مغناطیس‌کننده را می‌توان از طریق جمع‌آوری دقیق سیگنال عبور از صفر ولتاژ AC و سیگنال تنظیم جریان محقق کرد. این دستگاه دارای عملکرد محدودیت حداکثر جریان است. با عملکرد کنترل فاز، این دستگاه برای هر دو تکنیک پیوسته و تکنیک باقیمانده مناسب است.

دستگاه میزبان قابل حمل:
می‌تواند به عنوان منبع تغذیه برای مغناطیس‌سازی دایره‌ای استفاده شود
می‌تواند به عنوان منبع تغذیه برای مغناطیس‌سازی طولی استفاده شود

ابزار ماشین بازرسی ساده:

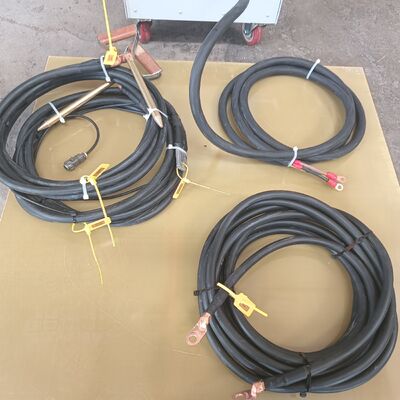

الکترود مغناطیس‌سازی دایره‌ای

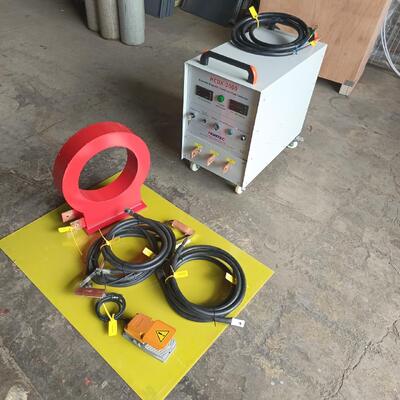

کویل مغناطیس‌سازی دایره‌ای
تنظیم دستی الکترود انتهایی
سینک استیل ضد زنگ
مخزن استیل ضد زنگ (شامل پمپ اسپری و پمپ اختلاط)
تفنگ اسپری
جوهر مغناطیسی قابل استفاده مجدد است
ذرات مغناطیسی سیاه، ذرات مغناطیسی قرمز، ذرات مغناطیسی فلورسنت پشتیبانی می‌شوند
نور UV به عنوان گزینه برای آزمایش ذرات مغناطیسی فلورسنت

جدول پیکربندی:

یادداشت: “●” به عنوان استاندارد علامت‌گذاری شده است، در حالی که “○” به عنوان گزینه علامت‌گذاری شده است.

عملکردهای اصلی:

*روش تشخیص عیب: روش تکیه‌گاهی، روش سیم‌پیچی، روش کویل

*روش مغناطیس‌سازی: مغناطیس‌سازی AC، مغناطیس‌سازی DC (HWDC/FWDV)

*روش مغناطیس‌زدایی: مغناطیس‌زدایی AC روش مغناطیس‌زدایی از راه دور (روش تضعیف) را اتخاذ می‌کند و مغناطیس‌زدایی AC فرکانس فوق‌العاده پایین را اتخاذ می‌کند

*مغناطیس‌سازی: از دو انتهای میله پشتیبانی برای بالا بردن ناحیه تشخیص عیب صفحه فولادی استفاده کنید و فاصله میله پشتیبانی 0 تا 500 میلی‌متر است (فاصله را با توجه به تجربه تنظیم کنید)

یا هر دو انتهای صفحه فولادی را با گیره‌های سیمی محکم کنید

مغناطیس‌زدایی: کل قسمت را با یک کابل بپیچید، با گامی حدود 20 تا 30 سانتی‌متر. هر دو انتهای کابل را به دستگاه عیب‌یاب وصل کنید. روش اتصال مشابه روش مغناطیس‌کننده است.
