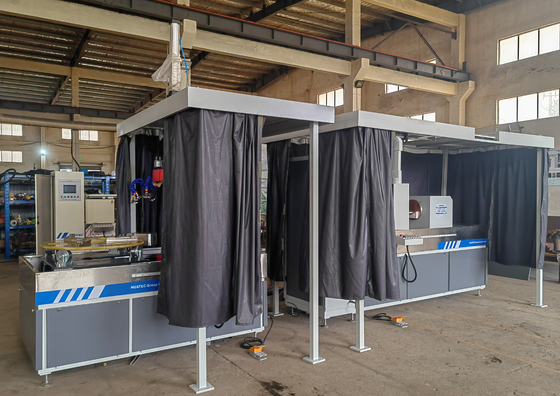

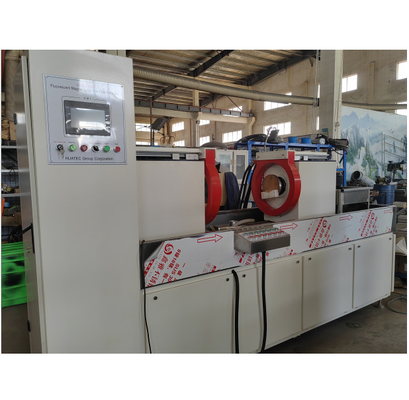

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی

۱.اصول کار

بازرسی ذرات مغناطیسی از تعامل بین میدان مغناطیسی نشت در محل نقص قطعه کار و ذرات مغناطیسی استفاده می کند.از تفاوت نفوذ مغناطیسی بین نقص های سطح و نزدیک به سطح (مانند ترک ها) استفاده می کند.، گنجینه های slag، خطوط موی و غیره) از محصولات فولادی و نفوذ مغناطیسی فولادی.میدان مغناطیسی در قسمت های متناوب این مواد تحریف خواهد شد، که منجر به نشت فلکس مغناطیسی جزئی و تولید یک میدان مغناطیسی نشت می شود.با استفاده از این ویژگی که میدان مغناطیسی نشت در محل نقص می تواند ذرات مغناطیسی جذب، این باعث جذب پودر مغناطیسی برای تشکیل یک انباشت پودر مغناطیسی در محل نقص می شود - ردپای مغناطیسی. در شرایط نورپردازی مناسب ، مکان و شکل نقص آشکار می شود

II. استفاده

Fluorescent magnetic particle flaw detectors are used to detect fine defects such as cracks and slag inclusions on and near the surface of ferromagnetic workpieces (such as couplings) caused by forging، خاموش کردن، خرد کردن، خستگی، پردازش رشته و غیره

مشخصات قطعات

قطر <φ400mm،طول 200~500mm

III. استاندارد

دستگاه تشخیص نقص ذرات مغناطیسی:GB/T8290 ‬2011

شرایط مشاهده برای آزمایش ذرات مغناطیسی:GB/T 5097-2020/ ISO 3059:2012

انجمن آمریکایی آزمایش و مواد: روش آزمایش ذرات مغناطیسی ASTM E1444-01

استانداردهای بین المللی اتحادیه اروپا:DIN EN ISO 9934-2-2003

IV.فرآیند شناسایی

تغذیه --- دست مکانیکی قطعات را به موقعیت انتظار می گیرد --- کمربند حمل کننده قطعات را به موقعیت مغناطیسی می کند --- رشته بندی ، اسپری ، and magnetization --- The mechanical hand grabs the parts to the observation position --- observing the outer surface --- rotating the disc 360 degrees to observe the inner hole --- the mechanical hand grabs the parts to the demagnetization area --- the parts are demagnetized through the demagnetization coil --- The parts roll down to the unloading rack under the effect of gravity

Vپارامترهای فنی

VI.توابع و ویژگی ها

• اتاق تاريکي، طراحي شکل منحصر به فرد
• لامپ ماوراء بنفش ثابت
• آزمایش ذرات فلورسنت مغناطیسی
• مغناطیس بار، مغناطیس طولی، مغناطیس مرکب
• پنل کنترل صفحه لمسی، منوی انگلیسی
• جریان می تواند با نمایشگر واقعی RMS از پیش ساخته شود
• اجزای اصلی از مارک های شناخته شده بین المللی هستند
• تابع کنترل فاز خاموش کردن
• از آهن خارج کردن اتوماتیک کاهش

هفتمجدول پیکربندی

1 مجموعه x خط تشخیص نقص ذرات فلورسنت مغناطیسی

2 مجموعه x منبع برق مغناطیسی

1 مجموعه x مکانیسم مغناطیس

1 مجموعه x میز مشاهده چرخش

2 مجموعه از دستگاه های دستکاری پیوند

1 مجموعه x اتاق تاريک

1 مجموعه × نمونه های استاندارد

1 مجموعه x مقناطیس سنج

1 مجموعه x سوئیچ پا

1 مجموعه x لامپ ماوراء بنفش معلق

1 مجموعه x لامپ ماوراء بنفش دستی
