دستگاه شناسایی نقص های فوق صوتی 3228PR

دستگاه شناسایی نقص های فوق صوتی 3228PR
دستگاه شناسایی نقص های فوق صوتی 3228PR دستگاه شناسایی نقص های فوق صوتی 3228PR دستگاه شناسایی نقص های فوق صوتی 3228PR

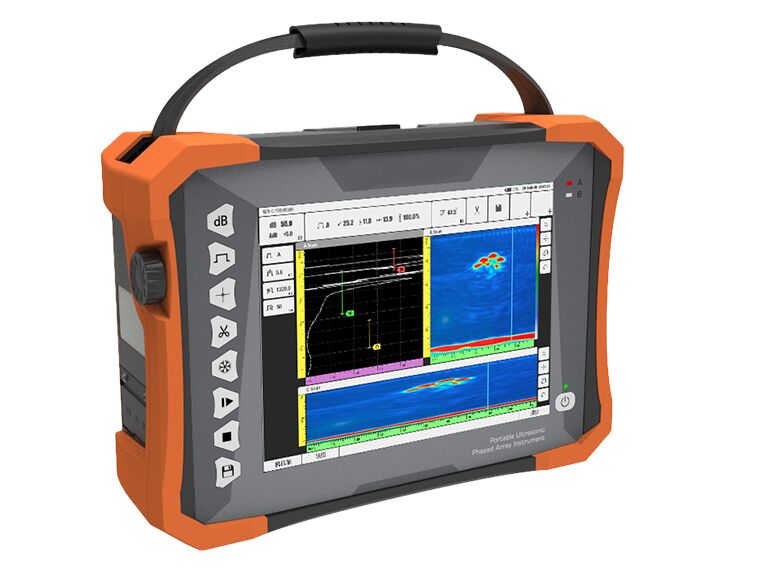

تصویر بزرگ :  دستگاه شناسایی نقص های فوق صوتی 3228PR

جزئیات محصول:
محل منبع: چین
نام تجاری: HUATEC
گواهی: ISO,CE
شماره مدل: HPA-620
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
جزئیات بسته بندی: در کارتن
زمان تحویل: 5 ~ 8 روز پس از پرداخت
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 20 ست در ماه
مخاطب

دستگاه شناسایی نقص های فوق صوتی 3228PR

شرح
نام محصول: تشخیص عیب اولتراسونیک آرایه فازی حالت PA: 32:128
نمایش: 10صفحه لمسی ۴ اینچی واردات: 1 IPEX، 4 C5
جی پی اس: بله ذخیره سازی: داخلی: 64 گیگابایت؛ خارجی: فلش دیسک USB
برجسته کردن:

تشخیص عیب التراسونیک آرایه فازی قابل حمل,32:128PR دستگاه تشخیص عیب از طریق سونوگرافی,شناسه نقص آرایه فازی با ضمانت

,

32:128PR ultrasonic flaw detector

,

Phased array flaw detector with warranty

دستگاه عیب‌یاب اولتراسونیک آرایه فازی پرتابل 32:128PR



ویژگی‌ها:

کانال‌های بازرسی

  • ماژول آرایه فازی 38:128PR
  • اسکن همزمان TOFD و آرایه فازی
  • پشتیبانی از پروب‌های آرایه دوگانه
  • TOFD دو کاناله؛ تست اولتراسونیک معمولی دو کاناله

عملکرد HPA-620 رضایت زیادی از نیازهای مختلف کاربران ارائه می‌دهد.



ماژول آرایه فازی

  • بازرسی جوش لب به لب معمولی؛ بازرسی جوش لب به لب معمولی (با اسکن همزمان TOFD و آرایه فازی)
  • بازرسی C-scan معمولی برای صفحات
  • بازرسی معمولی پیچ و مهره
  • بازرسی خوردگی معمولی
  • بازرسی TKY



ماژول TOFD

  • تنظیم پارامترهای روش کار؛ تنظیم پارامترهای پروب و گوه

کاربران قادر به محاسبه پارامترهای مربوطه بر اساس پارامترهای پروب و روش کار هستند، از جمله: PCS، پوشش اسکن، پوشش پایین، زوایای شامل پرتو.



صفحه نمایش

  • HPA-620 به یک صفحه نمایش 10.4 اینچی TFT درجه صنعتی مجهز شده است که با عملکرد لمسی، نمایش‌های بهینه را تحت نور شدید و در فضای باز ارائه می‌دهد.



طراحی روش کار

  • HPA-620 با ارائه مدل‌های شبیه‌سازی فرآیند، همچنین می‌تواند با وارد کردن ابعاد اشیاء از طریق نرم‌افزار CAD، یک مدل بسازد. فرآیند بازرسی اختصاصی کاربران را سفارشی کنید و خدمات یک‌جا را برای طیف کاملی از راه‌حل‌ها ارائه دهید.

پارامتر:

کانال‌ها
حالت حالت PA حالت UT حالت TOFD
تعداد 32:128 2 2
پارامتر فیزیکی
صفحه نمایش صفحه نمایش لمسی 10.4 اینچی
ورودی 1 IPEX، 4 C5
پورت‌های ورودی/خروجی 2 USB 3.0 (HOST)، 1 USB 2.0 (HOST)
DP (DisplayPort) (می‌تواند به HDMI منتقل شود)
WIFI
پورت انکودر LEMO 1B
پورت TTL I/O
GPS بله
ذخیره‌سازی داخلی: 64 گیگابایت؛ خارجی: دیسک فلش USB
وزن 5 کیلوگرم (بدون باتری)
ابعاد 350 میلی‌متر × 250 میلی‌متر × 130 میلی‌متر
(طول×عرض×ارتفاع)
AC 100V~240V 50Hz/60Hz
DC 13.5V
نوع باتری باتری لیتیومی
ظرفیت باتری باتری دوتایی، هر کدام<100Wh
عمر باتری ≥4.5h
دما محدوده دمای عملیاتی: -10℃~40℃
محدوده دمای ذخیره‌سازی: -20℃~60℃
درجه حفاظت از نفوذ IP65
UT
PRF 25Hz~10kHz
ولتاژ فرستنده 75V~250V (بار 50Ω)
عرض پالس 30ns~1000ns، با گام 5ns
میرایی 400Ω، 80Ω
نرخ نمونه‌برداری 100MHz
پهنای باند 0.5MHz~20MHz (-3dB)
بهره 0.0dB~110.0dB
مازاد حساسیت ≥60dB (پهنای باند باریک)، ≥52dB (پهنای باند وسیع) (مبدل‌های 2.5P20، سوراخ‌های 200mmφ2flat-bottomed)
خطای خطی بودن عمودی ≤3%
خطای خطی بودن افقی ≤0.1%
وضوح ≥26dB(2.5P20)
محدوده دینامیکی ≥30dB
فیلتر گذر بالا، گذر پایین و چند باند باریک
یکسو سازی RF (حالت TOFD)، موج کامل، نیم موج +، نیم موج –
کانال‌ها 2 کانال
حداکثر پوشش 10000mm (در موج طولی فولاد)
دروازه A/B/G
شروع دروازه محدوده کامل
عرض دروازه شروع دروازه تا محدوده کامل
آستانه دروازه 1~99%
هشدار صدا/نوری
نقطه اندازه‌گیری جلو/اوج
TCG 16
آرایه فازی
کانال‌ها 32:128
حداکثر دیافراگم 32 عنصر
حداکثر عناصر 128 عنصر
قانون فوکوس ≥1024
زاویه اسکن -89°~89°
کالیبراسیون سرعت، تاخیر، TCG، ACG، انکودر
حجم تست 1000mm
حداقل افزایش زاویه 0.1°(تنظیم خودکار)
نرخ نمونه‌برداری 100MHz، 10bit
یکسو سازی موج کامل
ارتفاع صفحه نمایش A-scan 800% از ارتفاع صفحه نمایش (حداکثر)
بهره آنالوگ قابل تنظیم 80dB
حداکثر PRF 20kHz
ولتاژ فرستنده 20V~110V(بار 50Ω)
نوع پالس موج مربعی دوقطبی
عرض پالس 30ns~1000ns، گام 5ns
پهنای باند 0.5MHz~20MHz(-3dB)
فیلتر گذر بالا، گذر پایین، چند باند باریک
راه‌اندازی انکودر، مبتنی بر زمان
نقطه اندازه‌گیری جلو/اوج
خواندن دامنه؛ مسیر پرتو؛ افقی؛ عمق
وضوح اندازه‌گیری 0.5mm
حالت اسکن L/S/C/D – اسکن
طول اسکن ≥15 متر
سرعت اسکن ≥30mm/s




دامنه:

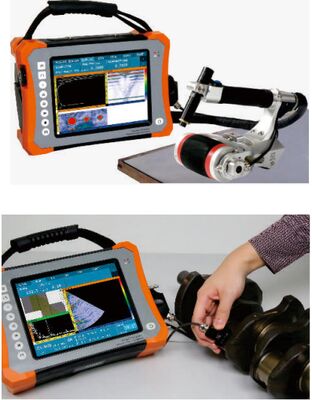

Ÿ بازرسی جوش معمولی

Ÿ بازرسی C-scan آرایه فازی مواد کامپوزیت

Ÿ بازرسی پیچ و مهره و لوله‌های پیچی

Ÿ بازرسی اتصالات PE

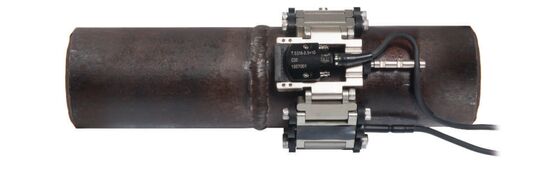

Ÿ راه‌حل بازرسی جوش لوله با قطر کوچک


دستگاه شناسایی نقص های فوق صوتی 3228PR 0

دستگاه شناسایی نقص های فوق صوتی 3228PR 1
