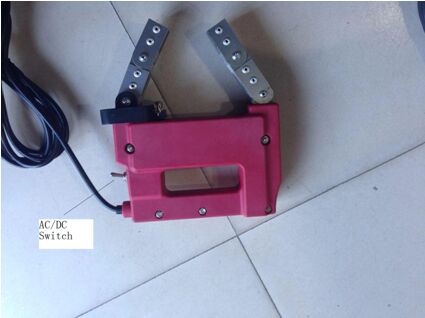

دستگاه الکترومغناطیسی 110V/220V Yoke Kit AC&HWDC

کیت یوک الکترومغناطیسی 110 ولت/220 ولت AC&HWDC

مروری بر یوک الکترومغناطیسی AC HWDC
سری HCDX-230 یک مدل یوک مغناطیسی AC، AC/DC، DC AC/DC با دوام و استحکام بالا است که برای تشخیص نشانه‌های سطحی و زیرسطحی در سخت‌ترین کاربردها طراحی شده است.

با داشتن ساختار مقاوم در برابر مواد شیمیایی، پایه‌های مفصلی برای انطباق با هر شکل قطعه و سیم دوازده فوتی مقاوم برای استفاده در میدان، HCDX-230 برای بازرسی جوش‌ها و سایر آزمایش‌های از راه دور ایده‌آل است.

کنترل‌های حالت جامد به اپراتور اجازه می‌دهد تا از میدان‌های مغناطیسی AC برای نشانه‌های سطحی یا میدان‌های مغناطیسی DC برای نشانه‌های زیرسطحی استفاده کند تا تمام نیازهای بازرسی را برآورده کند.

دستگاه تشخیص عیب ذرات مغناطیسی شارژ دارای ویژگی‌های ساختار فشرده، چیدمان منطقی، اندازه کوچک، وزن سبک و قابلیت حمل آسان است. این دستگاه تشخیص عیب را می‌توان مستقیماً در جریان متناوب استفاده کرد و همچنین می‌توان از آن برای منبع تغذیه مغناطیسی AC (بسته باتری AC) و منبع تغذیه مغناطیسی DC (بسته باتری اینورتر DC-AC) استفاده کرد که کارآمد و قابل حمل است. برای بازرسی جوش بدنه کشتی، تشخیص جوش سازه فولادی در ارتفاع زیاد و عملکرد داخلی مخزن تحت فشار مناسب است. این ابزار برای قطعات سازه فولادی نیرو، متالورژی، پتروشیمی، ماشین‌آلات و سایر صنایع، مانند دیگ بخار، مخزن تحت فشار، لوله تحت فشار، جوش بدنه کشتی و جوشکاری انواع مختلف مواد فرومغناطیسی سطح و تشخیص عیب ذرات مغناطیسی نقص نزدیک سطح مناسب است.

این ابزار با الزامات استاندارد JB/T7411-2012، ASME BPVC، ASTM E709، ASTM E1444، ASTM E3024 مطابقت دارد."شرایط فنی دستگاه تشخیص عیب یوک الکترومغناطیسی".

عملکرد AC برای تست سطح
عملکرد HWDC برای تست زیرسطحی

ویژگی های محصول
ساخت و ساز مهر و موم شده و با دوام
مقاوم در برابر مواد شیمیایی و سایش
گزینه‌های عملیاتی AC و HWDC برای بازرسی سطح و زیرسطحی
از مشخصات بلند کردن ASTM فراتر می‌رود

سه حالت منبع تغذیه را می‌توان آزادانه انتخاب کرد:
جاهایی وجود دارد که مستقیماً به منبع تغذیه AC متصل می‌شوند که می‌توانند مستقیماً به منبع تغذیه AC متصل شوند.
امکان استفاده از منبع تغذیه مغناطیسی AC از طریق کلید سوئیچ برای تامین برق HWDC بدون باتری وجود دارد
هنگامی که نیروی بالابرنده کافی نیست، برق به طور خودکار قطع می‌شود تا حساسیت تشخیص عیب تضمین شود.
عملکرد نمایشگر قدرت می‌تواند قدرت باتری فعلی را نمایش دهد و عملکرد هشدار صوتی و نوری را دارد.
تراشه میکروکامپیوتر داخلی برای تثبیت ولتاژ خروجی و اطمینان از حساسیت تشخیص.
مغناطیس‌سازی قابل تنظیم
کیسه کمری کار ویژه می‌تواند بسته باتری، تعلیق مغناطیسی، عامل کنتراست، پروب یوک و غیره را حمل کند.
پارامتر فنی
دمای کار: -10 ~ +40 درجه سانتیگراد
دمای ذخیره سازی: -20 ~ 50 درجه سانتیگراد
رطوبت نسبی: <80% بدون تراکم
افزایش دمای کار: <18 C
نرخ بار موقت: >50%
حساسیت: قطعه تست استاندارد A1 شیار 15/50 به وضوح نمایش داده می‌شود.
حداقل توان بالابری AC: >4.5 کیلوگرم (44N)
حداقل توان بالابری DC: >18.1 کیلوگرم (177N)

راهنمای مدل

1. مشخصات فنی:


سوئیچ HCDX-230E AC-DC
1 میزبان دستگاه تشخیص عیب پودر مغناطیسی
1 خط برق
1 جعبه ابزار
3A (مبدل‌های سوئیچینگ AC-DC)
1 گواهی
1 دفترچه راهنما

نمونه‌های نقص: محل نقص:
شامل درزها سطح و زیرسطح ایده‌آل برای: ترک‌های خستگی
ترک‌های انقباضی پارگی‌ها همپوشانی‌ها بازرسی‌های میدانی
جوش سرباره ترک‌های سنگ زنی بازرسی‌های در حال سرویس
ترک‌های کوئنچ محیط‌های سخت
بازرسی جوش
