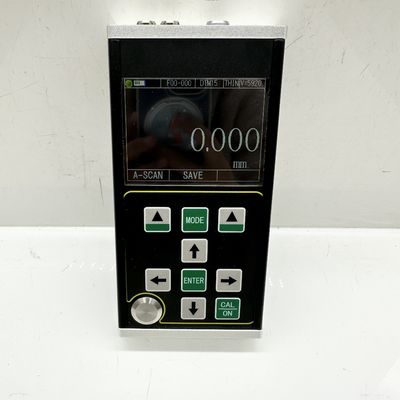

ضخامت سنج التراسونیک با دقت بالا TG-5700 با اسکن A/B و وضوح 0.001 میلی متر

ضخامت سنج التراسونیک با دقت بالا TG-5700 با اسکن A/B و وضوح 0.001 میلی متر
ضخامت سنج التراسونیک با دقت بالا TG-5700 با اسکن A/B و وضوح 0.001 میلی متر ضخامت سنج التراسونیک با دقت بالا TG-5700 با اسکن A/B و وضوح 0.001 میلی متر

تصویر بزرگ :  ضخامت سنج التراسونیک با دقت بالا TG-5700 با اسکن A/B و وضوح 0.001 میلی متر

جزئیات محصول:
محل منبع: چین
نام تجاری: HUATEC
گواهی: ISO, CE, GOST
شماره مدل: TG-5700
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
مخاطب

ضخامت سنج التراسونیک با دقت بالا TG-5700 با اسکن A/B و وضوح 0.001 میلی متر

شرح
نوع پروب: پروب تک کریستالی / پروب دوبلور

TG-5700 اندازه گیری ضخامت فوق صوت با دقت بالا
TG-5700 یک دستگاه سنج ضخامت فوق صوتی دیجیتالی با دقت بالا و قابلیت اسکن A/B است.استفاده از اصل بازتاب پالس اندازه گیری ضخامت فوق صوت، دقت استثنایی را با وضوح اندازه گیری 0.001mm و محدوده نازک 0.15mm (فولاد) ارائه می دهد.
خلاصه ی محصول
این ابزار پیشرفته به طور دقیق صفحات و قطعات پردازش شده را اندازه گیری می کند در حالی که رقیق شدن ناشی از خوردگی در لوله ها و ظروف تحت فشار را در طول سرویس نظارت می کند.متالورژی، صنعت کشتی سازی، هوافضا و انرژی. مطابق با مشخصات کالیبراسیون برای اندازه گیری ضخامت فوق صوتی (JJF 1126-2004) است.
ویژگی های اصلی عملکرد
  • حالت های نمایش چندگانه: اسکن A، اسکن B و نمایش عددی
  • محدوده اندازه گیری گسترده با فناوری منحصر به فرد "با هم صدا چندگانه" برای قطعات فوق نازک (حداقل 0.15mm فولاد)
  • اندازه گیری با دقت بالا با وضوح تا 0.001mm و وضوح تکرار ± 0.002mm
  • پوشش نفوذی و اندازه گیری اکو به اکو برای مواد با رنگ و پوشش سطح
  • حالت اندازه گیری چندگانه: MB-E، E-E، ME-E برای قطعات معمولی؛ حالت THIN برای قطعات نازک
  • حالت های عددی: ضخامت معمولی، تفاوت/سرعت کاهش و حالت های حداکثر ارزش
  • حالت های دوگانه افزایش: کنترل خودکار و دستی افزایش
  • عملکرد صرفه جویی در انرژی با تنظیمات خاموش کردن دستی/خودکار
  • پشتیبانی از سُند های مختلف از جمله دو کریستال و یک کریستال، تا 20MHz فرکانس بالا
  • ظرفیت ذخیره سازی جرم: 100،000 مقدار ضخامت، 500 شکل موج اسکن A، 500 شکل موج اسکن B
  • 3صفحه نمایش رنگ TFT-LCD 5 اینچی با وضوح 320x240 QVGA
  • روش های کالیبری چندگانه: کالیبری یک نقطه ای، چند نقطه ای و دستی
  • تبدیل واحد متریک/ امپریالیستی و پشتیبانی از زبان انگلیسی
مواد قابل استفاده
مناسب برای اندازه گیری ضخامت فلزات (فولاد، آهن ریخته، آلومینیوم، مس) ، پلاستیک، سرامیک، شیشه، رزین، فیبرگلاس و سایر هادی های فوق صوتی است.
اصول اساسی
اندازه گیری ضخامت فوق صوتی مشابه اندازه گیری موج نور عمل می کند. پالس فوق صوتی منتشر شده توسط کاوشگر از طریق مواد گسترش می یابد و از رابط ها منعکس می شود.ضخامت مواد با اندازه گیری دقیق زمان گسترش فوق صوت از طریق مواد تعیین می شود.
پارامترهای مشخصات
توجه: شرکت حق تغییر فنی را بدون اطلاع قبلی دارد.
پارامتر مشخصات TG-5700
نوع سُند سُند تک کریستالی / سُند دو کریستالی
محدوده اندازه گیری (فولاد 45#) 0.15mm - 1800mm
ثبات شاخص تخنیک عبور صفر و اکو چندگانه برای ثبات و قابلیت اطمینان بالا
فرکانس اندازه گیری 4 هرتز، 8 هرتز، 16 هرتز
قطعنامه 0.۱ میلیمتر، ۰٫۰۱ میلیمتر، ۰٫۰۰۱ میلیمتر
دقت 0.001mm
ژنراتور پالس انتشار موج مربع منفی با تطابق خودکار سنجه
محدوده سرعت صدا ۴۰۰-۱۹۹۹۹ متر در ثانیه
بلوک کالیبراسیون 4mm (فولاد)
خاموش کردن اتوماتیک 5 دقیقه، 10 دقیقه، 20 دقیقه، یا خاموش کردن دستی
کالیبراسیون سُند کالیبراسیون یک نقطه، کالیبراسیون چند نقطه
سود کنترل قدرت خودکار، کنترل قدرت دستی (0-70dB)
حالت تشخیص فرکانس رادیویی (RF) ، نیمه موج مثبت (POS) ، نیمه موج منفی (NEG) ، موج کامل (FULL)
حالت اندازه گیری MB-E، E-E (پوشش نفوذی) ، ME-E (با هم صداهای متعدد) ، THIN (دیواره نازک)
حالت عددی مقدار ضخامت، تفاوت/سرعت کاهش، حداکثر/حداقل
حالت اسکن A در دسترس
حالت اسکن B در دسترس
نشانه ی کوپلر در دسترس
نشانه باتری در دسترس
زبان انگلیسی
واحد mm/inch
عملکرد منوی در دسترس
عملکرد نرم افزار تنظیمات دروازه های پویا، خالی کردن، خالی کردن اکو، منجمد کردن اکو، ترجمه و مقیاس بندی
عملکرد ذخیره سازی 100،000 ارزش ضخامت (100 گروه) ، 500 موج A-scan، 500 B-scan
ارتقاء برنامه هاست در دسترس
نمايش 3.5" QVGA (320×240) رنگ صفحه نمایش TFT-LCD
انتقال داده ارتباطات سریالی RS-232 و USB
دمای کار -10°C تا +50°C (البته: -20°C)
ولتاژ کار چهار باتری AA با ولتاژ پایین
ابعاد کلی 204 x 100 x 36 (ملی متر)
وزن کل 310 گرم (بدون باتری)
باتری 4 باتری خشک AA

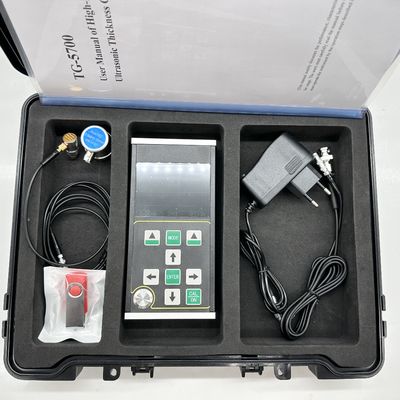

تحویل استاندارد
  • واحد اصلی TG-5700 - 1pc
  • 2.5M Φ20 یک عنصر تبدیل کننده (بررسی محدوده 4-1800mm) - 1pc
  • بطری کاپلانت - 1pc
  • کيف حمل - 1pc
  • راهنماي استفاده - 1pc
  • گواهی کالیبراسیون - 1pc
لوازم جانبی اختیاری
  • سنجه های مختلف با فرکانس های مختلف، یک سنجه 8mm/10mm/12mm و سنجه های ضخامت فوق صوتی TR
  • بلوک های مختلف اسپیج
  • نرم افزار PC Data
بسته بندی
بسته صادرات استاندارد، کانتون
سنجه های اختیاری
مدل کاوشگر فرکانس اندازه محدوده
TS400 سُند دو کریستالی 10MHz 5 میلی متر 0.5 تا 50 میلی متر
TS500 سُند کریستالی دوگانه 5MHz 5 میلی متر 1.0-65mm
TS510 سُند کریستالی دوگانه 5MHz 10 میلی متر 1.0 تا 500 میلی متر
DTM15 سُند تک کریستالی 15MHz ۶ میلی متر 0.15-22.5mm
DTM7.5 سُند تک کریستالی 7.5 مگاهرتز ۶ میلی متر 0.5 تا 25.5 میلی متر
DTM10 سُند تک کریستالی 10MHz ۶ میلی متر 0.3-22.5 میلی متر
DTM5 سُند تک کریستالی 5MHz ۶ میلی متر 1.0-22.5mm
BD510 سُند تک کریستالی 10MHz 10 میلی متر 1-1000 میلی متر
BD212 سُند تک کریستالی 2MHz 12 میلی متر ۴- ۱۸۰۰ میلی متر
کابل کاوشگر کریستالی دوگانه -
کابل کاوشگر تک کریستالی -
