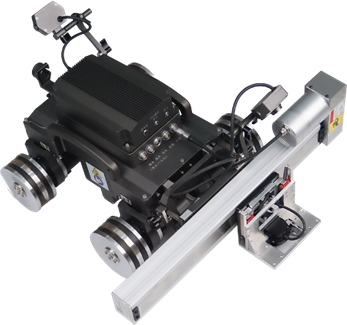

TG-M704 سیستم اندازه گیری ضخامت خوردگی C-scan Magnetic Crawler با دقت 0.04mm و محدوده 2 ~ 120mm برای فولاد بدون نیاز به اتصال

سیستم اندازه گیری ضخامت خوردگی C-scan Crawler مغناطیسی TG-M704 تشخیص سریع خوردگی ضخامت دیوار در ارتفاع بالا را از طریق کنترل از راه دور امکان پذیر می کند. این سیستم نوآورانه نیاز به داربست، پرداخت سطحی لایه های ضد خوردگی و کاربرد کوپلانت را از بین می برد.

• از چرخ‌های آهنربای دائمی با مقاومت بالا و کمیاب برای اتصال ایمن استفاده می‌کند - حتی در هنگام قطع برق نمی‌افتد
• حرکات چند حالته افقی، عمودی و معکوس را روی اجزای فرومغناطیسی انجام می دهد
• مجهز به پروب اندازه گیری ضخامت اولتراسونیک الکترومغناطیسی برای غربالگری سریع خوردگی و محلی سازی
• اسکن دقیق و فشرده نواحی مشکوک به خوردگی، خوردگی دیوار را کمیت می کند
• نمایشگرهای اسکن استاندارد A، B و C برای تجزیه و تحلیل جامع ضخامت
• دوربین فیلمبرداری یکپارچه برای نظارت بر سطح بازرسی در زمان واقعی
• عملیات کنترل از راه دور با مسیرهای اسکن از پیش تعیین شده برای اسکن خودکار

• دوربین دوگانه دید جلو و عقب یکپارچهبرای نظارت در زمان واقعی و کنترل مسیر
• مکش مغناطیسی قوی با ظرفیت بار سنگین(حداکثر 16 کیلوگرم بار حرکتی عمودی به سمت بالا)
• وضعیت های حرکتی چندگانه: عملکرد عمودی، افقی، شیب دار و معکوس
• دقت حرکت بالا با چهار موتور چهارچرخ محرک و تشخیص گام برنامه ریزی شده در سطح میلیمتری
• طراحی فشرده با شعاع چرخش کوچک برای مانور آسان
• هدایت حرکت گرا با نظارت تصویری ماکرو
• موقعیت یابی فاصله (خطای ≤30 میلی متر) با علامت گذاری نقص اختیاری
• مکانیزم گیره اسکن حرفه ای ثبات سفر و جفت پروب را تضمین می کند
• ایمنی الکتریکی بالا با کابل های مخصوص، شاخه های ضد انفجار و محافظت در برابر نشت
• جعبه محافظ مهر و موم شده برای EAMT و ماژول های مدار

• میزبان: CPU ≥ i5/4GHz چهار هسته ای، صفحه نمایش 10.6 اینچی HD با روشنایی بالا، هارد دیسک پرسرعت 500G، حفاظت IPX3
• کابل کنترل: 30 متر (قابل تنظیم ≤50 متر)
• مسیرهای حرکت: الگوهای اسکن خطی، زیگزاگ و کمانی
• حرکت طولی: سرعت پله 5 ~ 200 میلی متر در ثانیه، توانایی عبور از مانع ≤4 میلی متر
• براکت اسکن C: کل سفر 300 میلی متر (قابل تنظیم)، سرعت 0-80 میلی متر بر ثانیه
• حداقل شعاع انحنای سطح: ≥0.75 متر (بدون ارتفاع باقیمانده)، ≥1.5 متر (با درزهای جوش)
• بدنه خزنده: 350×330×230 میلی متر، وزن 17 کیلوگرم، از سوراخ های Φ450 میلی متر عبور می کند.
• کنترلر: 220×145×60 میلی متر، صفحه نمایش لمسی 3.5 اینچی، وزن 0.4 کیلوگرم
• ویدئو: دوربین دوگانه، 3 میلیون پیکسل / وضوح 2304×1296
• توان: AC100~240V، 50/60Hz، مصرف ≤200VA
• شرایط عملیاتی: -10℃~+50℃، رطوبت ≤85% RH

• بدون نیاز به پرداخت سطحی - بدون کوپلنت به پوشش ضد خوردگی و زنگ زدگی نفوذ می کند
• اندازه گیری ضخامت از طریق پوشش های سطحی تا ضخامت 4 میلی متر
• غیر عمودی اندازه گیری تا 25± درجه برای قرار دادن پروب انعطاف پذیر
• فرمت های نمایش چندگانه: مقادیر دیجیتال، اسکن A، اسکن B مبتنی بر زمان، و اسکن B مبتنی بر فاصله
• الگوریتم هوشمند خبره با سه حالت اندازه گیری ضخامت
• پایگاه داده سرعت موج برشی مواد داخلی با مقادیر قابل تنظیم

• دقت اندازه گیری ضخامت: 0.04 میلی متر
• محدوده اندازه گیری: 2 تا 120 میلی متر (فولاد)
• فاصله کار / بلند کردن: ≤4 میلی متر
• غیر عمودی: ± 25 درجه
• محدوده سرعت صدا: 1000 ~ 9999 متر بر ثانیه، افزایش تنظیم 1 متر بر ثانیه
• عملکرد دروازه: دروازه اتوماتیک، دروازه تک دستی، دروازه دوگانه دستی
• پروب سونوگرافی الکترومغناطیسی: مکش مغناطیسی ≤15N، Φ30×44mm، وزن ≤80g
• دمای کار: -10 ~ 50 ℃

• نمایش همزماناز ضخامت، نتایج اسکن A، B و C
• تولید رکورد آزمایش مستقیم بالیست های ارزش ضخامتبرای تجزیه و تحلیل داده ها
• سازگار با سیستم عامل های (32/64 بیتی)
