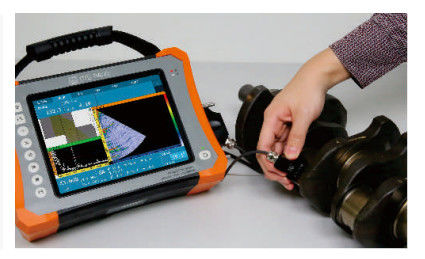

HPA-620PRT آشکارساز عیب اولتراسونیک آرایه فازی قابل حمل با تصویربرداری TFM و اسکن C، تجهیزات تست غیرمخرب با صفحه لمسی 10.4 اینچی

HPA-620PRT آشکارساز عیب اولتراسونیک آرایه فازی قابل حمل TFM C-Scan تجهیزات تست غیر مخرب صفحه نمایش لمسی 10.4 اینچ

HUATEC HPA-620PRT یک آشکارساز عیب آرایه فازی قابل حمل 32:128PR جدید توسعه یافته است.

این دستگاه مجهز به ماژول بازرسی اولتراسونیک معمولی، ماژول TOFD، ماژول آرایه فازی معمولی و ماژول تصویربرداری TFM است که از اسکن همزمان TOFD و آرایه فازی و همچنین پروب‌های آرایه دوگانه پشتیبانی می‌کند. HUATEC HPA-620PRT با صفحه نمایش لمسی ضد آب و ضد روغن و قابلیت ضبط داده‌های تست در کل فرآیند، یک آشکارساز عیب آرایه فازی TFM پیشرفته و هوشمند با عملکرد اسکن C است.

پارامتر:

دامنه کاربرد:

بازرسی جوش معمولی

بازرسی C-scan آرایه فازی مواد کامپوزیتی

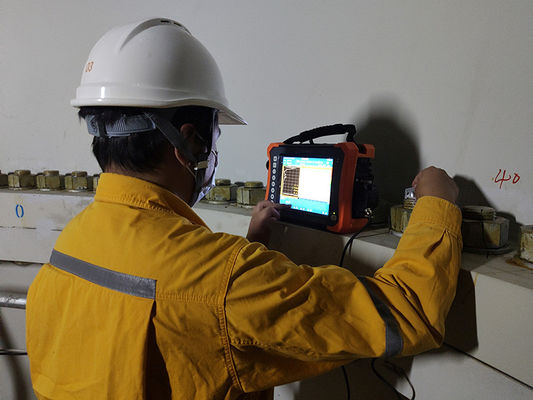

بازرسی پیچ و مهره و لوله‌های رزوه شده

بازرسی اتصالات PE

راه حل بازرسی جوش لوله‌های با قطر کوچک

ویژگی‌ها:

کانال‌های بازرسی

• ماژول آرایه فازی 38:128PR
• ماژول تصویربرداری TFM
• اسکن همزمان TOFD و آرایه فازی
• پشتیبانی از پروب‌های آرایه دوگانه
• 2 کانال TOFD؛ 2 کانال تست اولتراسونیک معمولی

عملکرد HPA-620PRT رضایت زیادی از نیازهای مختلف کاربران را برآورده می‌کند.

ماژول آرایه فازی

• بازرسی TFM موج طولی؛ بازرسی TFM موج عرضی
• بازرسی جوش لب به لب TFM؛ بازرسی جوش لب به لب معمولی؛ بازرسی جوش لب به لب معمولی (با اسکن همزمان TOFD و آرایه فازی)
• بازرسی C-scan TFM و بازرسی C-scan معمولی برای صفحات
• بازرسی TFM و بازرسی معمولی پیچ‌ها
• بازرسی خوردگی TFM؛ بازرسی خوردگی معمولی
• بازرسی TKY

ماژول TOFD

• تنظیم پارامترهای رویه؛ تنظیم پارامترهای پروب و گوه

کاربران قادر به محاسبه پارامترهای مربوطه بر اساس پارامترهای پروب و رویه هستند، از جمله: PCS، پوشش اسکن، پوشش پایین، زوایای پرتو.

نمایشگر

• HPA-620PRT مجهز به صفحه نمایش TFT درجه صنعتی 10.4 اینچی با عملکرد لمسی است که نمایشگرهای بهینه را در نور شدید و فضای باز ارائه می‌دهد.

طراحی رویه

• با ارائه مدل‌های شبیه‌سازی فرآیند، HPA-620PRT همچنین می‌تواند با وارد کردن ابعاد اشیاء از طریق نرم‌افزار CAD یک مدل بسازد. فرآیند بازرسی اختصاصی کاربران را سفارشی کرده و خدمات یک مرحله‌ای برای طیف کاملی از راه‌حل‌ها ارائه می‌دهد.
