HRD-150 دستگاه تشخیص عیب سیم آسانسور الکترومغناطیسی NDT تست کننده داخلی خارجی سیم شکسته دستگاه بررسی عیب خوردگی

دستگاه بازرسی عیب یابی سیم بکسل آسانسور HRD-150 با روش تست غیر مخرب الکترومغناطیسی، تشخیص سیم بکسل شکسته داخلی و خارجی، سایش، خوردگی، تغییر شکل، رشته های شل، سیم پرش، تغییر مواد

۱. نمای کلی محصول

• قابلیت تست آنلاین سیم بکسل برای سیم بکسل شکسته داخلی و خارجی، سایش، خوردگی، تغییر شکل، رشته های شل، سیم پرش، تغییر مواد و سایر عیوب.

• نتایج تست می تواند با استانداردهای صنایع مختلف مطابقت داشته باشد و می تواند به صورت تعداد سیم بکسل شکسته و نسبت مساحت سیم بکسل شکسته به کل مساحت سیم بکسل شکسته نمایش داده شود.

• رابط USB کامپیوتر برای نمونه برداری، پردازش و تجزیه و تحلیل مستقیم، با آلارم صوتی و نوری آنلاین و نمایش نتایج در زمان واقعی.

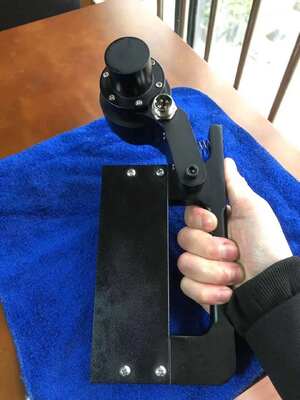

• ساختار دایره ای سنسور، احاطه کننده محیطی، مغناطیس گذاری محوری، مغناطیس گذاری سیم بکسل به حالت اشباع.

• سنسور دارای پوسته آلیاژ آلومینیوم است که ضد آب، ضد گرد و غبار، ضد ضربه و ضد رطوبت است.

• کار پایدار، عملکرد قابل اعتماد، دقت تشخیص بالا، عملکرد قوی ضد تداخل، داده های دقیق.

• نرم افزار سازگار با سیستم عامل های مختلف کامپیوتر ویندوز ۹۸/۲۰۰۰/XP/Vista/windows7

• مطابق با مقررات قانون ملی سنجش و قانون ملی ایمنی تولید، هر دستگاه توسط موسسه ملی سنجش به عنوان شخص ثالث مطابق با استاندارد آمریکایی ASTM1571 بازرسی می شود و گزارش تست برای کسب صلاحیت قانونی صادر می شود.

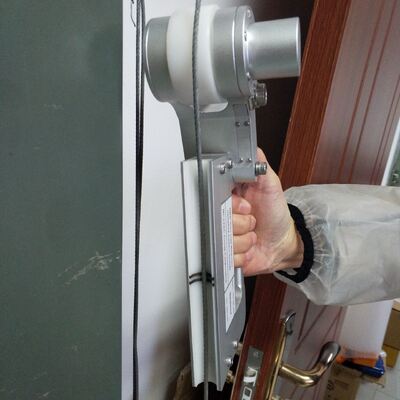

• کاربرد گسترده در معادن، تله کابین، تجهیزات بالابر، آسانسور، ماشین آلات بندری، پل های کابلی و سایر زمینه ها.

۲. پیکربندی سیستم و مدل

(۱). قطر سیم بکسل آسانسور ۸-۱۶ میلی متر است

(۲). مدل کلی دستگاه عیب یاب سیم بکسل کامپیوتری E15/E20 است

۳. مشخصات فنی

استانداردها: GB/T21837-2008، ASTM E1571-2001 (مشخصات استاندارد برای بازرسی الکترومغناطیسی سیم بکسل فولادی فرومغناطیسی)، GB/T5972-2006/ISO 4309:90، GB8918—2006

محدوده تشخیص: Φ۱.۵—۳۰ میلی متر (سنسورهای مختلف انتخاب می شوند)
سرعت نسبی بین سنسور و سیم بکسل: ۰.۰—۶.۰ متر بر ثانیه بهترین انتخاب: ۰.۳—۱.۵ متر بر ثانیه
بهترین فاصله بین آستین راهنما و سیم بکسل: ۲—۶ میلی متر، فاصله مجاز: ۰—۱۵ میلی متر

نوع فایل خروجی: فایل های ورد خروجی

آلارم: آلارم صوتی و نوری
تشخیص محل سیم بکسل شکسته (LF)
دقت قضاوت کیفی: ۹۹.۹۹٪
ارزیابی کمی
خطای تکرارپذیری حساسیت: ±۰.۰۵۵٪
خطای نمایش: ±۰.۲٪
خطای تشخیص موقعیت (L): ±۰.۲٪
توان: منبع تغذیه کامپیوتر ۵ ولت
وزن سنسور: < ۱۰ کیلوگرم (سنسور معمولی)

دمای محیط -۱۰℃~۴۰℃

فشار هوا: ۸۶~۱۰۶ کیلو پاسکال

رطوبت نسبی: ≤۸۵٪

۴. هسته فنی و صلاحیت قانونی

(۱). ابزار مجازی: عدم قطعیت نامحدود سیم بکسل. تنها با استفاده از فناوری ابزار مجازی، جایگزینی ابزار سنتی با نرم افزار و استفاده از کامپیوتر برای نمونه برداری مستقیم، می توان از عدم بازرسی و قضاوت اشتباه اطمینان حاصل کرد، درست مانند تماشای یک فیلم، اسکن کل فرآیند سیم بکسل، نتایج دقیق و قابل تکرار هستند.

(۲). ابزار سه گانه: مطابق با استانداردهای ملی برای اسقاط سیم بکسل در صنایع مختلف، این محصول از روش های الکترومغناطیسی کیفی، کمی، موقعیت یابی، تست غیر مخرب آنلاین سیم بکسل داخلی و خارجی، زنگ زدگی، سایش، تغییر سطح مقطع فلز، رشته های شل، سیم پرش، تغییر شکل، ناهنجاری های مواد و سایر عیوب استفاده می کند.

(۳). ابزارهای قانونی: مطابق با مقررات قانون ملی سنجش و قانون ملی ایمنی تولید، هر دستگاه توسط موسسه ملی سنجش مطابق با استاندارد آمریکایی ASTM1571-2006 و GB/T21387-2008 به عنوان شخص ثالث بازرسی می شود و گزارش تست برای کسب صلاحیت قانونی صادر می شود.

۵. شاخص های فنی

محدوده کامل قطر سیم بکسل قابل تشخیص: Φ ۱.۵-۳۰۰ میلی متر (نیاز به پیکربندی سنسور با مشخصات سری مختلف)

سرعت نسبی بین سنسور و سیم بکسل: ۰.۰ -- ۶.۰ متر بر ثانیه بهترین: ۰.۳ -- ۱.۵ متر بر ثانیه

بهترین فاصله بین آستین راهنمای سنسور و سیم بکسل ۲ -- ۶ میلی متر است، و فاصله مجاز ۰ -- ۱۵ میلی متر است

قابلیت تشخیص عیب سیم بکسل شکسته (LF)

کیفی: دقت تشخیص کیفی سیم بکسل شکسته متمرکز تکی ۹۹.۹۹٪

کمی: تعداد ریشه های شکسته در یک مکان واحد اجازه یک یا یک ریشه معادل قضاوت اشتباه را می دهد

بیش از ۱۰۰ بار تشخیص کمی با شکست ریشه متمرکز تکی بدون خطا، نرخ دقت ≥۹۲٪

نرخ کمی تغییر سطح مقطع فلز (LMA)

خطای مجاز تکرارپذیری حساسیت تشخیص: ±۰.۰۵۵٪

خطای مجاز نشانگر دقت تشخیص: ± ۰.۲٪

قابلیت تشخیص موقعیت (L): خطای درصد طول تشخیص: ±۰.۲٪

منبع تغذیه: باتری کامپیوتر ۵ ولت

وزن سنسور: مشخصات رایج < ۱۰ کیلوگرم

دمای محیط: -۱۰℃~۴۰℃ فشار اتمسفر: ۸۶~۱۰۶ کیلو پاسکال رطوبت نسبی: ≤۸۵٪
