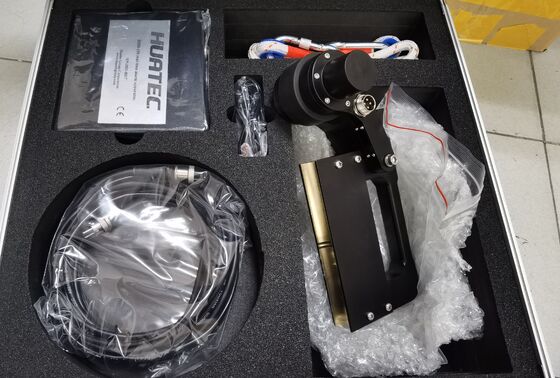

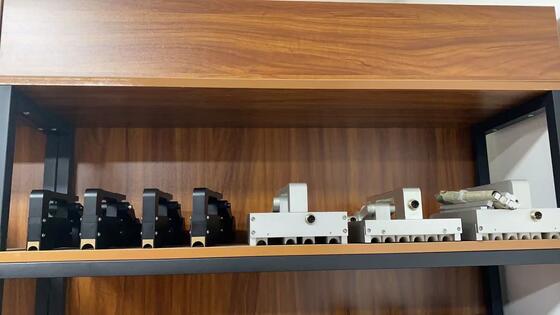

HRD-150 صنعتی Wire Rope Defectoscope Virtual Instrument Quantitative Positioning NDT Detector for Elevator Mining Crane Rope Inspection (برنامه ای برای شناسایی موقعیت های کمیت)

دستگاه عیب‌یاب سیم بکسل صنعتی HRD-150 ابزار مجازی موقعیت‌یابی کمی NDT برای بازرسی سیم بکسل آسانسور، معدن و جرثقیل

۱. نمای کلی محصول

• قابلیت تست آنلاین سیم بکسل برای سیم‌های شکسته داخلی و خارجی، سایش، خوردگی، تغییر شکل، رشته‌های شل، سیم پرش، تغییرات مواد و سایر عیوب.

• نتایج تست می‌تواند با استانداردهای صنایع مختلف مطابقت داشته باشد و به صورت تعداد سیم‌های شکسته و نسبت مساحت سیم‌های شکسته به کل مساحت سیم‌های شکسته نمایش داده شود.

• رابط USB کامپیوتر برای نمونه‌برداری، پردازش و تجزیه و تحلیل مستقیم، با هشدار صوتی و نوری آنلاین و نمایش نتایج در زمان واقعی.

• ساختار دایره‌ای سنسور، احاطه کننده محیطی، مغناطیس‌سازی محوری، مغناطیس‌سازی سیم بکسل به حالت اشباع.

• سنسور از پوسته آلیاژ آلومینیوم استفاده می‌کند که ضد آب، ضد گرد و غبار، ضد ضربه و ضد رطوبت است.

• کار پایدار، عملکرد قابل اعتماد، دقت تشخیص بالا، عملکرد قوی ضد تداخل، داده‌های دقیق.

• نرم‌افزار سازگار با سیستم‌عامل‌های مختلف کامپیوتر Windows98/2000/xp/Vista/windows7

• مطابق با مقررات قانون ملی سنجش و قانون ملی ایمنی تولید، هر دستگاه باید توسط موسسه ملی سنجش به عنوان شخص ثالث مطابق با استاندارد آمریکایی ASTM1571 بازرسی شود و گزارش تست برای کسب صلاحیت قانونی صادر شود.

• کاربرد گسترده در معدن، تله‌کابین، تجهیزات بالابر، آسانسور، ماشین‌آلات بندری، پل کابلی و سایر زمینه‌ها.

۲. پیکربندی سیستم و مدل

(۱). قطر سیم بکسل آسانسور ۸-۱۶ میلی‌متر است

(۲). مدل کلی دستگاه عیب‌یاب کامپیوتری سیم بکسل E15/E20 است

۳. مشخصات فنی

استانداردها: GB/T21837-2008، ASTM E1571-2001 (مشخصات استاندارد برای بازرسی الکترومغناطیسی سیم بکسل فولادی فرومغناطیسی)، GB/T5972-2006/ISO 4309:90، GB8918—2006

محدوده تشخیص: Φ۱.۵—۳۰ میلی‌متر (سنسورهای مختلف انتخاب می‌شوند)
سرعت نسبی بین سنسور و سیم بکسل: ۰.۰—۶.۰ متر بر ثانیه بهترین انتخاب: ۰.۳—۱.۵ متر بر ثانیه
بهترین فاصله بین آستین راهنما و سیم بکسل: ۲—۶ میلی‌متر، فاصله مجاز: ۰—۱۵ میلی‌متر

نوع فایل خروجی: فایل‌های Word خروجی می‌شوند

هشدار: هشدار صوتی و نوری
تشخیص موقعیت سیم بکسل شکسته (LF)
دقت قضاوت کیفی: ۹۹.۹۹٪
ارزیابی کمی
خطای تکرارپذیری حساسیت: ±۰.۰۵۵٪
خطای نمایش: ±۰.۲٪
خطای تشخیص موقعیت (L): ±۰.۲٪
توان: منبع تغذیه کامپیوتر ۵ ولت
وزن سنسور: < ۱۰ کیلوگرم (سنسور معمولی)

دمای محیط -۱۰℃~۴۰℃

فشار هوا: ۸۶~۱۰۶ کیلو پاسکال

رطوبت نسبی: ≤۸۵٪

۴. هسته فنی و صلاحیت قانونی

(۱). ابزار مجازی: عدم قطعیت نامحدود سیم بکسل. تنها با استفاده از فناوری ابزار مجازی، جایگزینی ابزار سنتی با نرم‌افزار و استفاده از کامپیوتر برای نمونه‌برداری مستقیم، می‌توانیم از عدم بازرسی از دست رفته و قضاوت اشتباه اطمینان حاصل کنیم، درست مانند تماشای یک فیلم، اسکن کل فرآیند سیم بکسل، نتایج دقیق و قابل تکرار هستند.

(۲). ابزار سه تعیین: مطابق با استانداردهای ملی برای اسقاط سیم بکسل در صنایع مختلف، این محصول از الکترومغناطیس کیفی، کمی، موقعیت‌یابی، تست غیرمخرب آنلاین سیم بکسل داخلی و خارجی، زنگ زدگی، سایش، تغییر سطح مقطع فلز، رشته‌های شل، سیم پرش، تغییر شکل، ناهنجاری‌های مواد و سایر عیوب استفاده می‌کند.

(۳). ابزارهای قانونی: مطابق با مقررات قانون ملی سنجش و قانون ملی ایمنی تولید، هر دستگاه توسط موسسه ملی سنجش مطابق با استاندارد آمریکایی astm1571-2006 و GB/ t21387-2008 به عنوان شخص ثالث بازرسی می‌شود و گزارش تست برای کسب صلاحیت قانونی صادر می‌شود.

۵. شاخص‌های فنی

محدوده کامل قطر سیم بکسل قابل تشخیص: Φ ۱.۵-۳۰۰ میلی‌متر (نیاز به پیکربندی سنسور با مشخصات سری‌های مختلف)

سرعت نسبی بین سنسور و سیم بکسل: ۰.۰ -- ۶.۰ متر بر ثانیه بهترین: ۰.۳ -- ۱.۵ متر بر ثانیه

بهترین فاصله بین آستین راهنمای سنسور و سیم بکسل ۲ -- ۶ میلی‌متر است، و فاصله مجاز ۰ -- ۱۵ میلی‌متر است

قابلیت تشخیص عیب سیم شکسته (LF)

کیفی: دقت تشخیص کیفی سیم شکسته متمرکز منفرد ۹۹.۹۹٪ است

کمی: تعداد ریشه‌های شکسته در یک مکان واحد اجازه یک یا یک ریشه معادل قضاوت اشتباه را می‌دهد

بیش از ۱۰۰ بار تشخیص کمی با شکست ریشه متمرکز منفرد بدون خطا، نرخ دقت ≥۹۲٪ است

نرخ کمی تغییر سطح مقطع فلز (LMA)

خطای مجاز تکرارپذیری حساسیت تشخیص: ±۰.۰۵۵٪

خطای مجاز نشانگر دقت تشخیص: ± ۰.۲٪

قابلیت تشخیص موقعیت (L): خطای درصد طول تشخیص: ±۰.۲٪

منبع تغذیه: باتری کامپیوتر ۵ ولت

وزن سنسور: مشخصات رایج < ۱۰ کیلوگرم

دمای محیط: -۱۰℃~۴۰℃ فشار اتمسفر: ۸۶~۱۰۶ کیلو پاسکال رطوبت نسبی: ≤۸۵٪
