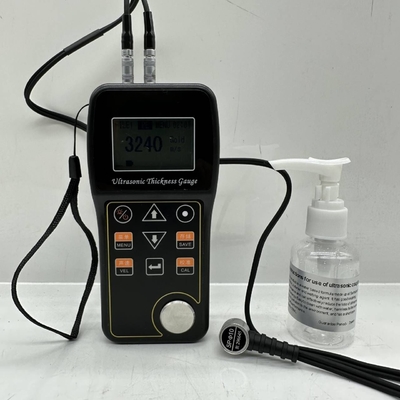

TG-200 0.60mm~500mm LED Screen Through Coating حالت اکو ضخامت سنج اولتراسونیک

حالت اکو صفحه نمایش LED TG-200 0.60mm~500mm از طریق پوشش ضخامت سنج اولتراسونیک

دامنه کاربرد

این ضخامت سنج از حالت های اکو متعدد (IE, EE) استفاده می کند که می تواند ضخامت محصول را از طریق ضخامت پوشش خاصی اندازه گیری کند.این ابزار را می توان به یک پروب اندازه گیری ضخامت اولتراسونیک با پالس باریک مجهز کرد که می تواند از حالت EE برای عبور از لایه پوشش، لایه زنگ زدگی استفاده کند و ضخامت بدنه قطعه کار را بین 3-20 میلی متر و اندازه گیری ضخامت را با دقت اندازه گیری کند. دقت می تواند به 5μm برسد.همچنین می تواند به پروب های اندازه گیری ضخامت معمولی مجهز شود که محدوده تشخیص آن می تواند به 0.60 میلی متر تا 500 میلی متر برسد.این ابزار می تواند صفحات مختلف و قطعات مختلف فرآوری شده را با دقت اندازه گیری کند و می تواند به طور گسترده در نفت، مواد شیمیایی، متالورژی، کشتی سازی، هوانوردی، هوا فضا و سایر زمینه ها مورد استفاده قرار گیرد.

پارامترهای فنی

اصول اساسی

اصل اندازه گیری ضخامت اولتراسونیک مشابه اندازه گیری امواج نوری است.پالس اولتراسونیک ساطع شده توسط پروب به جسم اندازه گیری شده می رسد و در جسم منتشر می شود.هنگامی که به رابط ماده می رسد، به کاوشگر منعکس می شود.ضخامت ماده اندازه گیری شده با اندازه گیری دقیق زمان انتشار اولتراسونیک در ماده تعیین می شود.

ویژگی های ابزار

• سه حالت اندازه گیری، PE IE و تست، برای اندازه گیری دقیق ضخامت اتخاذ می شود.حالت IE گیج را قادر می سازد تا ضخامت را از طریق پوشش اندازه گیری کند.
• تراشه زمان‌بندی با دقت بالا و مدل کالیبراسیون مسیر v، با محدوده اندازه‌گیری گسترده و دقت اندازه‌گیری بالا، اتخاذ شده‌اند.
• اطلاعات اندازه گیری را می توان به طور کامل ذخیره کرد، از جمله مقدار اندازه گیری ضخامت، سرعت اندازه گیری صدا و اطلاعات زمان.
• دو باتری قلیایی شماره 5 برای منبع تغذیه استفاده می شود.
• وضوح صفحه نمایش 0.01 میلی متر است و حد خطا 0.4٪ H است (H ضخامت قطعه کار است).
• کنتراست صفحه نمایش کریستال مایع قابل تنظیم است و دارای صفحه نمایش نور پس زمینه LED است که می تواند در محیط های مختلف نور استفاده شود.

پارامترهای عملکردی اصلی

• دارای کالیبراسیون صفر است که می تواند به طور خودکار خطای سیستم را اصلاح کند.
• اگر ضخامت مشخص باشد، سرعت صوت را می توان برای بهبود دقت اندازه گیری اندازه گیری کرد.
• دارای تابع اعلان حالت کوپلینگ برای درک شهودی حالت اندازه گیری است.
• دارای عملکرد نشانگر قدرت است که می تواند قدرت باقی مانده باتری را در زمان واقعی نمایش دهد.

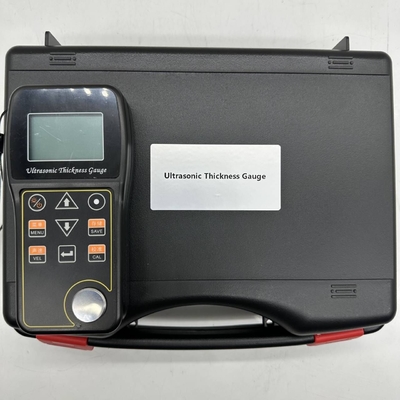

تحویل استاندارد:

واحد اصلی 1 عدد

پروب نوع پایه 5M 10mm

کوپلنت

چمدان

کتابچه راهنمای

گواهی کالیبراسیون

نرم افزار کامپیوتر

لوازم جانبی اختیاری:

کاوشگر مختلف

کوپلنت برای دمای بالا

بلوک پله ای
