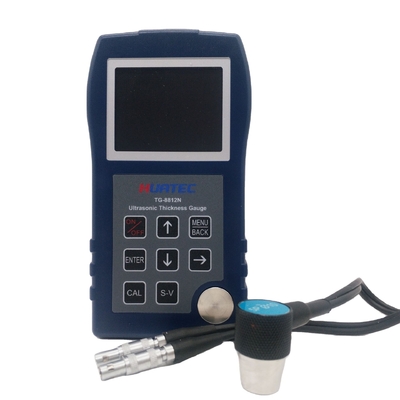

HUATEC TG-8812N نوع جدید پیشرفته سنج ضخامت فوق صوت
1.مرور کلی
اندازه گیری ضخامت فوق صوتی یک نوع اندازه گیری ضخامت با دقت بالا است که از اصل اندازه گیری فوق صوتی استفاده می کند ، پردازنده با سرعت بالا و طراحی تراشه یکپارچه بالا را برای تحقق قابل حمل ،غیر مخرب، اندازه گیری سریع و دقیق ضخامت و سرعت صدا از مواد مختلف. آن را مناسب برای اندازه گیری ضخامت مواد مختلف، مانند فولاد، فلز، شیشه، ABS، پلاستیک، PVC،آهن کششی، و غیره ، که می تواند توسط امواج فوق صوتی با سرعت ثابت در پشت خود منتقل شود.
2.شاخص فنی
| مدل |
TG-8812N |
TG-8812C |
TG-8812L |
TG-8812D |
|
محدوده اندازه گیری
(استانداردی)
|
0.9〜300 میلی متر |
0.75〜400 میلی متر |
0.55〜500 میلی متر |
0.75〜500 میلی متر |
| حالت استاندارد |
0.9~300 میلی متر
پروب: 5PΦ10mm
|
0.75~400 میلی متر
پروب: 5PΦ10mm
|
0.75 تا 500 متر
پروب: 5PΦ10mm
|
0.75 تا 500 متر
پروب: 5PΦ10mm
|
| حالت بسیار نازک |
/ |
/ |
(0.55~1) میلی متر |
/ |
| حالت نفوذ (Echo-Echo) |
/ |
/ |
/ |
2.5-25mm ((فولاد) |
| سُند میکرو کریستالی |
1〜50 میلی متر
کاوشگر:7.5PΦ6mm |
0.75~100 میلی متر
کاوشگر:7.5PΦ6mm
|
0.75~100 میلی متر
کاوشگر:7.5PΦ6mm
|
0.75~100 میلی متر
کاوشگر:7.5PΦ6mm
|
| سُند درجه حرارت بالا |
2〜100 میلی متر
(مراقب: ZW5P)
|
1.5 ~ 100mm
(مراقب: ZW5P)
|
1.5~200 میلی متر
(مراقب: ZW5P)
|
1.5~200 میلی متر
(مراقب: ZW5P)
|
| وضوح صفحه نمایش |
0.1 میلی متر |
0.01 میلی متر |
0.01 میلی متر |
0.01 میلی متر |
| رزولوشن اندازه گیری |
± ((1% H+0.1) mm |
± ((1% H+0.1) mm |
± ((0.5%H+0.05) mm |
± ((0.5%H+0.05) mm |
| سرعت مواد |
10009999m/s |
| پهنای باند |
1MHz 10MHz ((-3dB) |
| منبع برق |
4.5VDC (سه باتری AAA) |
| صفحه نمایش |
صفحه نمایش رنگی TFT 2.3 اینچ |
| اندازه |
130 ((L) × 70 ((W) × 25 ((H) mm |
| وزن |
125g (به غیر از باتری) |
| دمای کار |
-10°C+50°C ((با سنجه درجه حرارت بالا، تا 300°C) |
| رطوبت کاری |
20٪ ٪ 90٪ RH |

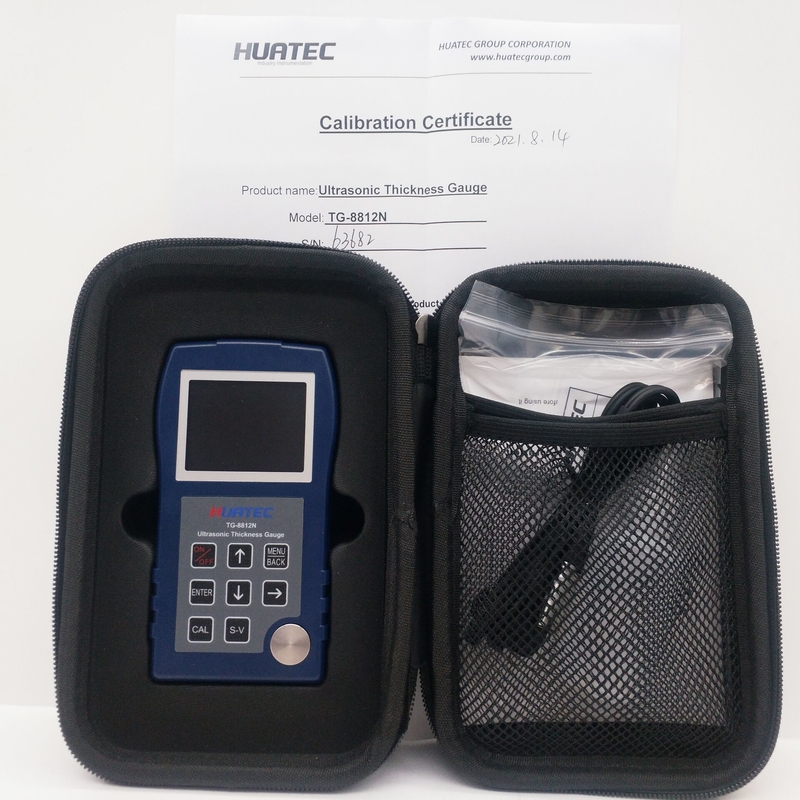

3.لوازم جانبی استاندارد
| نه |
نام محصول |
مقدار |
| 1 |
اندازه گیری ضخامت |
یکی |
| 2 |
سُند استاندارد (5P، φ 10) |
یکی |
| 3 |
عامل اتصال (50 میلی لیتر) |
یکی |
| 4 |
باتری |
سه تا باتری AAA |
| 5 |
راهنما |
یکی |
| 6 |
گواهی صلاحیت |
یکی |
| 7 |
بسته ابزار |
یکی |
4سرعت صدا از مواد مختلف سرعت موج طولی
| مواد |
سرعت ((m/s) |
مواد |
سرعت ((m/s) |
| آب ((20°C) |
1480 |
فولاد ضد زنگ (304) |
5663 |
| گلیسیرین |
1920 |
مس، زرد |
4640 |
| لیوان آب |
2350 |
مس |
4700 |
| نایلون |
2620 |
شیشه |
5440 |
| رزین اسید اسیدیک |
2670 |
نیکل |
5630 |
|
اسید آکریلیک
رزین
|
2730 |
فولاد 330 |
5600 |
| قلع |
3230 |
فولاد 4330 |
5850 |
| طلا |
3240 |
آهن، فولاد |
5920 |
| فوسفور برنز |
3530 |
تیتان |
6070 |
| نقره |
3600 |
مگنیزیم |
6310 |
| زینک |
4170 |
آلومینیوم |
6320 |
5.ویژگی های ابزار
من برای اندازه گیری ضخامت مواد مختلف مناسب است: فلزات مختلف، شیشه، پلاستیک و سایر مواد؛
من ابزار ظریف و جمع و جور است، با صفحه نمایش رنگی 2.3 اینچی، که حمل و نقل آسان است، مناسب برای بازرسی در محل
من حالت اندازه گیری: حالت استاندارد / حالت بسیار نازک (برای نوع محدوده بزرگ با دقت بالا)
من حالت اندازه گیری: حالت استاندارد / حالت پوشش نفوذ (مخصوص برای نوع نفوذ)
من دقت اندازه گیری بالا، محدوده اندازه گیری گسترده، محدوده کامل یک سنج
من نسخه دو زبانه انگلیسی
من عملکرد انتقال داده های اتصال بین بلوتوث (قابل استفاده برایTG-8812L و TG-8812Dاندازه گیری ضخامت)
من کالیبراسیون: کالیبراسیون بلوک استاندارد، کالیبراسیون سرعت صدا، سرعت صدا می تواند با ضخامت شناخته شده محاسبه شود
من دو نوع خاموش کردن دستی و خاموش کردن خودکار، کاربران می توانند به میل خود انتخاب کنند؛
من ساخته شده در سرعت صدا از 7 نوع از مواد به طور معمول استفاده می شود، که می تواند ویرایش و آسان برای کاربران برای استفاده از؛
من حالت ذخیره سازی داده های انسانی: ذخیره سازی انبوه، و می تواند داده ها را در گروه ها ذخیره کند، می تواند 10 گروه داده را ذخیره کند، هر گروه می تواند 200 داده را ذخیره کند و می تواند 2000 داده را ذخیره کند
من ظرفیت بزرگ ذخیره سازی، مشاهده، حذف عملیات، آسان و ساده
من استفاده از انتخاب چند سنجه، اندازه گیری محیط با دمای بالا می تواند با سنجه با دمای بالا، مقاومت در برابر دمای بالا (300°C)
