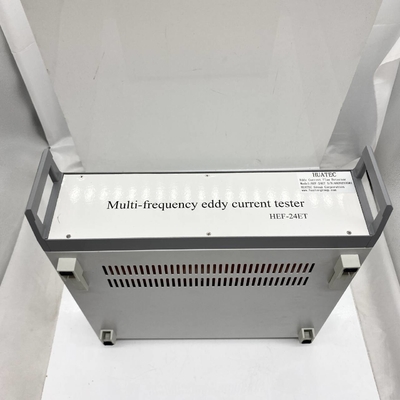

HEF-24ET Multi Frequency Remote Field Eddy Current Tester آزمایش کننده جریان گرد و غبار چند فرکانسی

HEF-24ET تست کننده چند فرکانسی و از راه دور میدان گردشی

HEF-24ET ابزار آزمایش هوشمندی تمام دیجیتال چند فرکانسی گرد و غبار یک نسل جدید از دستگاه آزمایش غیر مخرب گرد و غبار است.با استفاده از پیشرفته ترین تکنولوژی الکترونیک دیجیتال، فن آوری جریان چند فرکانسی و تکنولوژی میکرو پروسسورآن را می تواند به دست آوردن موثر دیواره داخلی و دیواره خارجی تشخیص ترک های لوله های فلزی آهن آهن مغناطیسی و غیر آهن مغناطیسی در زمان واقعی.

HEF-24ET دارای یک مجموعه کامل از سیستم های آزمایش جریان گردشی است که با سیستم های آزمایش جریان گردشی چند فرکانسی، چند کانال و معمولی ادغام شده است.همچنین می تواند به عملکرد بالا تبدیل شود، دستگاه آزمایشی چند منظوره و هوشمند گرد و غبار.

با چهار کانال تست نسبتا مستقل، HEF-24ET می تواند چهار سیگنال مطلق و چهار سیگنال فرعی جریان گرد و غبار را دریافت کند.ابزار همچنین می تواند به دو دو فرکانس گرد و غبار در حال حاضر سنجش سنجش با دو اتصال همزمانفرکانس آزمایش 50Hz تا 10MHz با محدوده فرکانس متغیر برای انتخاب است و دارای عملکرد تقویت سیگنال های آزمایش ضعیف و توانایی قوی ضد اختلال است.برای آزمایش ترک های لوله استفاده می شود، با سنجه داخلی ، می تواند به راحتی نقص هایی مانند ترک سطح دیوار داخلی / خارجی ، حفره ها ، خوردگی ، نازک شدن ، مواد دیواری و نقص های داخلی را تشخیص دهد.و ویژگی تست خودکار کنترل شده توسط کامپیوتر را دارد، صفحه نمایش دیجیتال، حساسیت تست بالا، عملکرد پایدار و غیره.

بنابراین، HEF-24ET به ویژه برای فلز های مختلف در حال استفاده (مس، تیتانیوم، آلومینیوم،اندازه گیری ضخامت دیوار و تحلیل ارزیابی در انرژی هسته ای، برق، پتروشیمی، هوافضا، هواپیمایی و سایر بخش ها. دقیق تر، مانند آزمایش قبل از استفاده یا در کار لوله دیگ، لوله های مبادله گرما،لوله های زیرزمینی و لوله های آهن ریخته و غیره.

مشخصات

1محدوده فرکانس: 50 هرتز تا 10 مگاهرتز

2دو فرکانس مستقل قابل انتخاب

3.3 واحد مخلوط کننده (خلوط کننده خودکار)

4. حافظه ردیابی زمان واقعی از 4 سیگنال جریان گرد و غبار

5. محدوده افزایش: 0 ~ 99dB به طور مداوم تنظیم، کار هر فایل 0.1dB گام

6. چرخش فاز: 0 ~ 359 ° به طور مداوم تنظیم می شود، دقت 1 °. در فرآیند تنظیم فاز،صفحه نمایش بلافاصله تغییر فاز در مقاومت پس از برنامه ها و دامنه سیگنال جریان گرد و غبار و مقادیر فاز را نشان می دهد، راحت و بصری

7. محرک سنجه قابل تنظیم، 1-8

8توازن الکترونیک دیجیتال / آنالوگ سریع

9. چهار نقشه مقاومت ردیابی و هشت صفحه نمایش تحلیل منحنی کمربند داخلی

10. نمایشگر اسکن زمان

11تاخير در کار کردن مسیر حافظه

12گفتگوی انسان-ماشین بر اساس منوی (به زبان انگلیسی).

13. سیستم عامل WinXp، Win7، Win8 است

14اندازه گیری های خودکار دامنه سیگنال و فاز و پخش آهسته (تنظیم پذیر) سیگنال های جریان گرد و غبار

15فیلتر دیجیتال: کم گذر: 0Hz ~ 2000hz، بالا گذر: 0hz ~ 2000h.

16عملکرد تحلیل پیکربندی

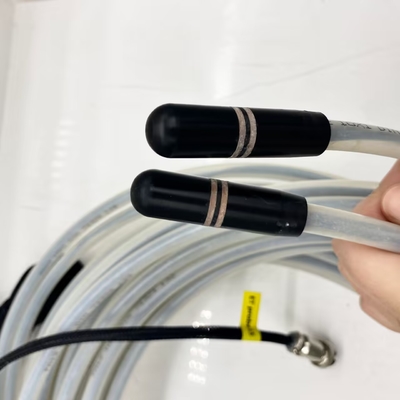

17. می تواند مجهز به دسترسی مطلق، فرقی و خود مقایسه فرم، از جمله از طریق نوع، نوع مداخله، نوع مسطح، نقطه، چرخش و دیگر تحقیقات

18. با یک فاز منحصر به فرد غیر ثابت آمپلیوت / دامنه آمپلیوت

19. چند پورت خروجی آلارم سخت افزاری

20خروجی آلارم در زمان واقعی، خروجی آلارم به تاخیر

21. ذخیره سازی توده می تواند روش های مختلف آزمایش و داده های آزمایش

22صفحه نمایش اسکن

23. نمایش منحنی عمق فاز / نقص اتوماتیک

24. یک صفحه نمایش نمودار برش قطعی لوله در حال استفاده، تعداد رتبه از لوله های آزمایش شده، و سیگنال های آزمایش جریان گرد و غبار.

25. علامت های طبقه بندی شده از نمودار قطعه قطعی لوله، به شکل چک و حال آزمایش نقشه کلی لوله در حال استفاده

26- نتایج آماری آزمون طبقه بندی شده (جدول ها و نمایش هیستوگرام) ، برای تسهیل تجزیه و تحلیل تجمعی نتایج آزمایش

27. به طور خودکار تقویم و زمان را نشان می دهد

28سیستم تحلیل داده های اختیاری

درخواست ها

به ویژه برای انرژی هسته ای، انرژی الکتریکی، پتروشیمی، هوافضا، هواپیمایی و سایر بخش ها در خدمات مس، تیتانیوم، آلومینیوم، زرکونیوم و سایر لوله ها قابل استفاده است.قطعات فلزی تشخیص عیب و اندازه گیری ضخامت دیوار، و انواع آزمایش، تجزیه و تحلیل و ارزیابی لوله های آهن مغناطیسی.
