شاخص کیفیت تصویر IQI نوع سیم Penetrameters لوازم جانبی برای آشکارساز نقص اشعه ایکس

شاخص کیفیت تصویر (IQI) نوع سیم Penetrameters لوازم جانبی برای آشکارساز نقص اشعه ایکس

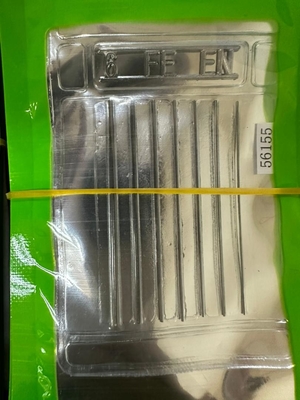

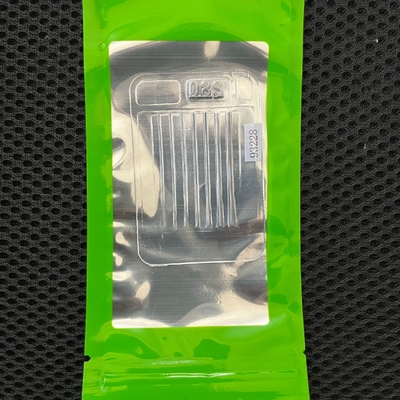

نوع سیم EN 462-1

EN 462-1 نوع سیم به عنوان یک استاندارد اروپایی برای جایگزین کردن استانداردهای آلمانی (DIN 54. 109) معرفی شد
و موسسه استاندارد بریتانیا (BS3971:1980 نوع 1) شاخص های کیفیت تصویر.
از هفت سیم موازی با ضخامت های مختلف نصب شده و در میان دو ورق نازک از پارچه شفاف و انعطاف پذیر گنجانده شده است
پی وی سی: یک مونوگرام سرب نشان دهنده شماره ضخیم ترین سیم، ماده و نماد EN است.

قطر سیم:

اندازه شاخص:
چهار اندازه شاخص کیفیت تصویر EN وجود دارد.
اندازه 1- حاوی سیم شماره 1 تا 7 است و برای ضخامت مواد در محدوده 40 t 1 60 mm استفاده می شود
اندازه 6- حاوی سیم شماره 6 تا 12 و برای ضخامت مواد در محدوده 12.5 تا 50 میلی متر استفاده می شود
اندازه 10یک حاوی سیم شماره 10 تا 16 و برای ضخامت مواد در محدوده 5 تا 20mm استفاده می شود
اندازه 13- حاوی سیم شماره 13 تا 19 و برای ضخامت مواد در محدوده 2.5 تا 10 میلی متر استفاده می شود
اندازه های ALI در فولاد ((Fe) ، آلومینیوم ((AI) و فولاد ضد زنگ ((SS)) موجود است. مس ((Cu) ، زرکونیوم ((ZR) تصویر
شاخص های کیفیت تنها در اندازه های 6 و 10 در دسترس هستند.
سايز6، 10 و 13
به عنوان یک مثال شناسایی (به عنوان مثال مونوگرام سرب) برای، می گویند اندازه 10 (سیم شماره 10 تا 16) در فولاد ((Fe)
10FE EN خواهد بود.

نوع سیم DIN 54 109
DIN 54 109 نوع سیم شاخص های کیفیت تصویر
شبیه به EN 462-1
.آمريكا، دستگاه هاي غذاخوري ما مشابه هستند و شماره هاي سيم مشابه در هر سايز
این تنها به این دلیل است که در مونوگرام سرب DIN به جای EN خوانده می شود.

مثال: اندازه 6 سیم شماره 6 تا 12) در استنلز sel (((s) خواهد بود 6 DINSS.

EN 462-2 دستگاه های نفوذ سنج از نوع اسپیج/چاله
در شکل و قابل استفاده در چهار شماره مدل H5، H9 و H13 در Seel

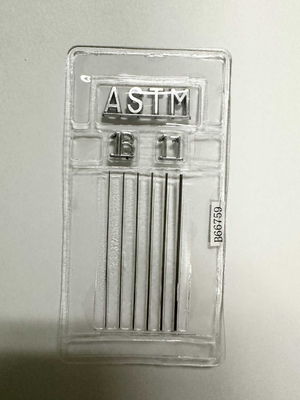

دستگاه های نفوذ سنج ASTM E747
ASTM E747 Wire Type Penetrameter شامل یک سری از شش سیم موازی با ضخامت های مختلف است.
که بین دو ورق نازک از PVC شفاف و انعطاف پذیر قرار گرفته است.
ضخیم ترین سیم، و گروه مواد ((1-FE، 01-Ti، 02-AI، 03-Mg، 3-Ni، 4-Cu).
شامل.
