HUATEC TG-5600DL اندازه گیری ضخامت فوق صوتی قابل حمل

TG-5600DL صفحه رنگی تک و دو عنصر اندازه گیری ضخامت فوق صوت

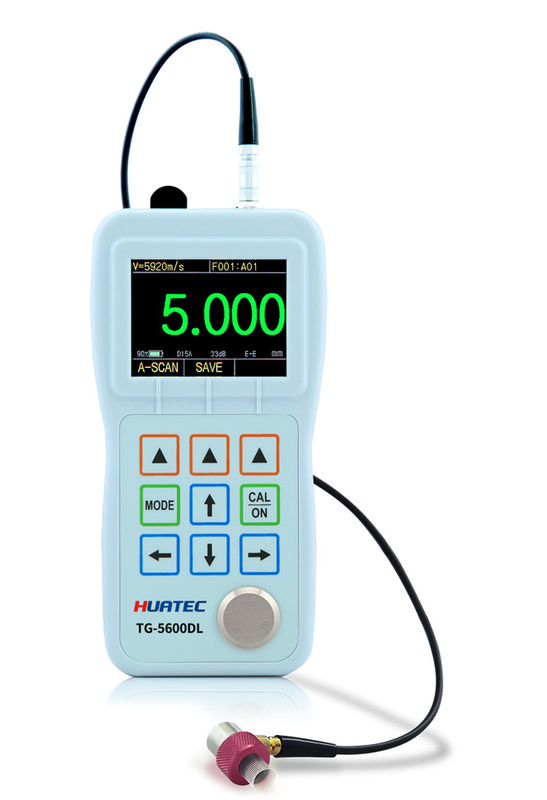

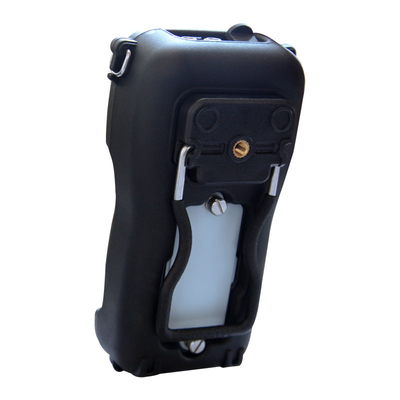

HUATEC TG-5600DL یک اندازه گیری ضخامت فوق صوتی قابل حمل است.TG-5600DL قادر به اندازه گیری ضخامت مواد مختلف با دقت تا 0.001 میلی متر یا 0.0001 اینچ، و به طور گسترده ای در انواع برنامه های اندازه گیری ضخامت استفاده می شود.
کاربران می توانند ضخامت را فقط از یک طرف ماده مورد اندازه گیری اندازه گیری کنند، بدون آسیب به قطعه کار.

TG-5600DL می تواند خواندن ضخامت و اسکن A را به طور همزمان نشان دهد، به کاربران اجازه می دهد تا اشکال موج را بررسی کنند. نمایشگر اکو به کاربران کمک می کند تا اندازه گیری را کنترل کنند.به طوری که محدوده اندازه گیری ضخامت بزرگ است، مقادیر اندازه گیری درست است و همچنین می توان از خطاهای مربوط به مواد در اندازه گیری جلوگیری کرد. عملکرد B-scan برای مشاهده مشخصات پایین قطعه مورد اندازه گیری استفاده می شود.پروب حرکت در امتداد سطح قطعه کار برای نشان دادن برش متقابل قطعه کار.

این اندازه گیری می تواند در صنایع تولیدی، صنعت پردازش فلز، هوافضا، حمل و نقل راه آهن، صنعت شیمیایی، صنعت بازرسی کالاها و سایر زمینه های آزمایش استفاده شود.علاوه بر اندازه گیری دقیق انواع صفحات و قطعات پردازش شده، نظارت بر انواع لوله ها و ظروف تحت فشار که در تجهیزات تولید برای نظارت بیشتر بر سطوح نازک شدن خود را پس از خوردگی در طول استفاده،که یک ابزار ضروری در صنعت آزمایش غیر مخرب است..
عملکرد ذخیره سازی، با توجه به نیازهای مختلف مشتریان، اختیاری است و ثبت کننده داده های بزرگ ظرفیت می تواند تا 100،000 مقدار اندازه گیری ضخامت و 400 شکل موج را ذخیره کند.سایر توابع بیشتر می تواند اختیاری باشد، مانند اندازه گیری ضخامت چند لایه ای، وضوح فوق العاده بالا، اندازه گیری ضخامت طیف وسیعی، کاهش نویز دیجیتال و حالت پنجره، لایه اکسید دیواره داخلی، ارتباطات در زمان واقعی،چند کانال و گزینه های دیگر.

عملکردهای اصلی اندازه گیری

• اکثر اندازه گیری های مواد را می توان با استفاده از یک عنصر واحد انجام داد.

• محدوده ضخامت اندازه گیری: 0.01 mm ~ 38 m، بسته به ماده مورد اندازه گیری، سُند، شرایط سطح، دمای و پیکربندی انتخاب شده.

• سرعت صوتی یک ماده با سرعت صوتی ناشناخته را تعیین کنید

• رزولوشن بالا: رزولوشن صفحه نمایش معمولی 0.001mm است، رزولوشن فوق العاده بالا اختیاری می تواند به 0.0001mm برسد.

• واحدهای اندازه گیری: میلی متر، اینچ، میکران و میل

• اندازه گیری دمای بالا: دمای تا 500°C.

• منوی پیکربندی پیش فرض سیستم: برای راحتی کاربر، آن را با توجه به شرایط پیش فرض برای استفاده از سنج ابزار تنظیم شده است.

• عملکرد توقف: اجازه می دهد تا عملیات پردازش پس از اندازه گیری. به راحتی تنظیم همه پارامترها برای به دست آوردن داده های اندازه گیری پایدار.

• عملکرد نمایش موج تمام صفحه نمایش: منطقه نمایش اکو را 20٪ افزایش می دهد و به اپراتور تجربه پنجره بزرگ می دهد.

• نشان دادن شدت اکو: هرچه اکو قوی تر باشد، نوار های شاخص بیشتر نشان داده می شوند، به ویژه نمایش ارقام، که مفیدتر است.

• حالت B-scan مبتنی بر زمان: برای مشاهده پروفایل پایین قطعه مورد اندازه گیری استفاده می شود.

• حالت تفاوت/ نرخ کاهش: تفاوت ضخامت نسبت به نقطه تنظیم شده نمایش داده می شود و به صورت درصد از نرخ کاهش بیان می شود.

• افزایش TDG در زمان متغیر: پالس اولیه یا اکو رابط را می توان به طور موثر با کاهش افزایش اولیه کاهش داد،و اکو پایین نمونه آزمایش شده می تواند با افزایش حداکثر افزایش افزایش یابد، که اندازه گیری آن آسان است.

• حالت اندازه گیری:Pulse-Echo ((P-E)) ، Interface-Echo ((I-E)) ، Echo-Echo ((E-E)) ، Multiple echo ((I-ME)) ، Double echo verification ((E-EV))


پیکربندی استاندارد














لوازم جانبی اختیاری


ضمیمه A: سرعت مواد
این جدول سرعت انتشار سونوگرافی را در مواد مختلف رایج فهرست می کند. این فقط برای مرجع است.سرعت واقعی این مواد ممکن است به دلایل مختلف از سرعت در جدول متفاوت باشد، به عنوان مثال، ترکیب مواد، جهت گیری ترجیح داده شده دانه ها، منافذ و دمای و غیره بنابراین برای دستیابی به بهترین دقت اندازه گیری،یک نمونه از یک ماده خاص باید ابتدا آزمایش شود تا سرعت مواد خاص تایید شود..

جدول:لیست سرعت مواد



















یادداشت:جدول بالا فقط برای مرجع است. برای کالیبراسیون سرعت واقعی، به کالیبراسیون سرعت 6.2 مراجعه کنید
