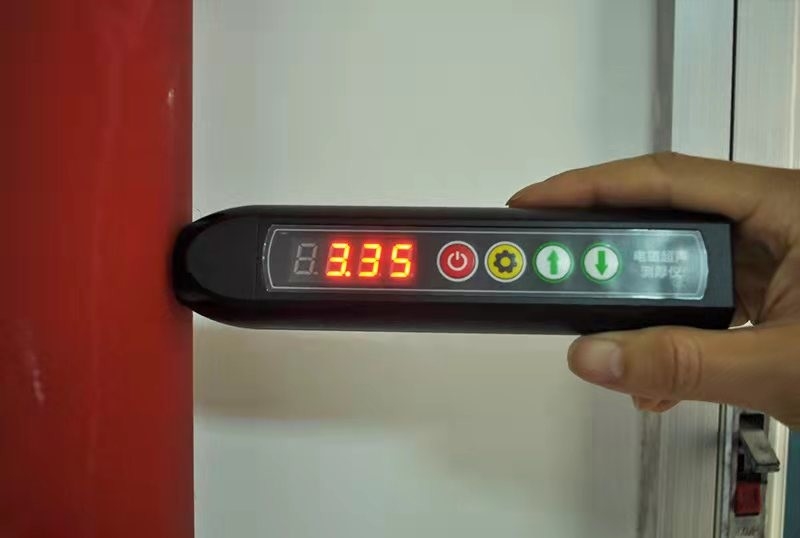

TG-14 اندازه گیری ضخامت فوق صوتی الکترومغناطیسی بدون تماس بسیار کوچک

TG-14 اندازه گیری ضخامت فوق صوتی الکترومغناطیسی بدون تماس بسیار کوچک

ویژگی های محصول

اندازه گیری ضخامت ماژول الکترومغناطیسی یک ابزار اندازه گیری ضخامت بسیار کوچک و بدون تماس بدون عامل اتصال صوتی است.می تواند ضخامت فلز یا مواد رسانا مغناطیسی را اندازه گیری کند.

اندازه کوچک و حمل آسان

الزامات برای سطح workpiece بالا نیست، و هیچ نیازی به پولیش سطح خشن، که می تواند اندازه گیری بدون تماس را درک کند

آن را به پوشش حساس نیست و می تواند اندازه گیری ضخامت قطعات پوشش داده شده یا لوله فلزی خوردگی را تحقق بخشد.

بدون عامل اتصال صوتی، می تواند اندازه گیری ضخامت قطعه کار با دمای بالا را درک کند و جبران دمای را انجام دهد.

شاخص عملکرد

(1) ویژگی های کلی:

A. این ابزار از یک میزبان و یک تلفن همراه تشکیل شده است که به صورت بی سیم از طریق Wifi متصل می شوند.

B. ابزار بر اساس اصل ماژول الکترومغناطیسی استفاده می کند و فرآیند بازرسی نیازی به پیس کردن سطح قطعه کار و عامل اتصال ندارد

ج. پروب و میزبان یکپارچه شده اند و پروب می تواند جایگزین شود

D. پس از اتصال رایانه تبلت، دو عملکرد وجود دارد: اسکن A و اسکن B

E. انواع سُند قابل تنظیم: سُند (≤ 80 °C، اندازه گیری کوتاه مدت) ، سُند دمای بالا (≤ 800 °C، اندازه گیری کوتاه مدت)

F. دستگیره با دمای بالا می تواند پیکربندی شود: دستگیره کوتاه (پذیرفتن الزامات بازرسی تا 350 °C و اندازه گیری کوتاه مدت)دستگیره طولانی (با رعایت الزامات بازرسی تا 800 درجه سانتیگراد و اندازه گیری کوتاه مدت)

(2) مواد قابل تشخیص قطعه کار:فولاد کربن، فولاد ریخته، فولاد آلیاژ، فولاد ضد زنگ، مس، آلومینیوم، تیتانیوم و سایر مواد رسانا

(3) محدوده اندازه گیری:1.5-240.0mm، حداکثر مقدار محدوده اندازه گیری تحت تاثیر خواص ماده اندازه گیری شده، ضریب ضخامت صدا، شرایط سطح و عوامل دیگر است

(4) محدوده خطای تجهیزات اندازه گیری:هنگامی که ضخامت قطعه کمتر از 10mm است، خطا 0.05mm است؛ هنگامی که ضخامت بیشتر از 10mm است، خطا + (0.01 + H / 200) mm است (H ضخامت قطعه است)

(5) دریافت سود:≤ 100dB

(6) محدوده دمای کار سنجه دمای بالا:فولاد کم کربن (یا دیگر فولاد آهن مغناطیسی): - 150 °C ~ + 800 °C؛ فولاد ضد زنگ آستنیتی (یا سایر مواد غیر آهن مغناطیسی): - 150 °C ~ + 150 °C

(7)بررسی دمای عادی:≤ 80 °C، 4MHz، عمدتا برای تشخیص مواد ذرات نازک، مانند فولاد کم کربن، آلومینیوم و غیره استفاده می شود.

(8) سنجه درجه حرارت بالا:≤ 800 °C، 4MHz، عمدتا برای اندازه گیری مواد فلز مغناطیسی دانه ای مانند فولاد کم کربن استفاده می شود

(9) حداکثر فاصله بلند کردن:۴ میلی متر (فاصل واقعی بلند کردن به ویژگی مواد و دمای آن بستگی دارد) فیلم ضد زنگ، نمک یا هر پوشش عایق (نقش، ورنیک، مروارید، پلاستیک و غیره)) می تواند به عنوان شکاف عملیاتی استفاده شود.

(10) حداقل قطر (جفت) قطعه کار:9 میلی متر

(11) حداکثر زاویه شیب سنج:25°

(12) حالت تحریک سنج:مغناطیس دائمی

(13) نوع امواج صوتی:موج برش

(14) جبران دمای بالا:عملکرد تعویض خودکار سرعت صدا در دمای بالا دارد.

(15) محدوده تنظیم سرعت صوتی:1000-9999 متر/ ثانیه

(16)نمایش موج:نیمه موج مثبت، نیمه موج منفی، موج کامل، موج RF، موج پاکت

(17) منبع برق:ساخته شده در باتری لیتیوم، زمان کار حداقل 5 ساعت

(18) محدوده دمای کار عادی میزبان:-10~+50°C

(19) محدوده دمای ذخیره میزبان:0~+40°C

(20) وزن میزبان:250 گرم (با یک سنجه دمای عادی)

(21) ابعاد میزبان:طول 176mm × عرض 42mm × ضخامت 32mm
