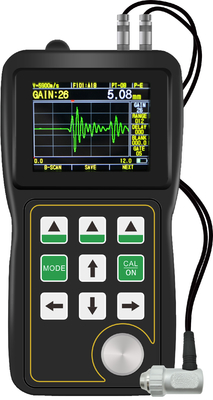

TG-5100D در زمان واقعی اسکن A و B اسکن از طریق پوشش سنج ضخامت فوق صوت

TG-5100D زمان واقعی A اسکن و B اسکن از طریق پوشش سنج ضخامت فوق صوت

این اندازه گیری ضخامت فوق صوتی که توسط شرکت ما توسعه یافته و تولید شده است از صفحه نمایش رنگی واقعی OLED استفاده می کند ، در زمان واقعی A-SCAN و B SCAN ساخته شده و اندازه گیری ضخامت از طریق پوشش ،ذخیره سازی اطلاعات با ظرفیت بزرگ و سایر توابع، و از اصل اندازه گیری فوق صوت استفاده می کند، یک ابزار آزمایش غیر مخرب صنعتی قابل حمل با دقت بالا و وضوح بالا است.

این ابزار می تواند به طور گسترده ای در صنعت تولید، صنعت پردازش فلز، صنعت شیمیایی، صنعت بازرسی کالاها و سایر زمینه های آزمایش استفاده شود.علاوه بر انواع صفحات و قطعات مختلف پردازش برای اندازه گیری دقیق، همچنین می تواند برای نظارت بر تولید لوله های مختلف و ظروف تحت فشار در فرآیند استفاده استفاده شود، نظارت بر خوردگی آنها پس از درجه نازک شدن،ابزار مورد نیاز صنعت آزمایش غیر مخرب است.

عملکرد A-SCAN snapshot، که می تواند به کاربران کمک کند تا کنترل بهتر اندازه گیری را داشته باشند و از خطای اندازه گیری ناشی از عوامل مواد خود جلوگیری کنند.هنگامی که یک لایه پوشش یا رنگ بر روی سطح ماده مورد آزمایش وجود دارد، ضخامت واقعی بستر قطعه کار را می توان بدون پیسیدن و تخریب پوشش سطحی به دست آورد.

ویژگی های عملکردی اصلی

1. منوی ساده پیکربندی پارامتر تک سطح

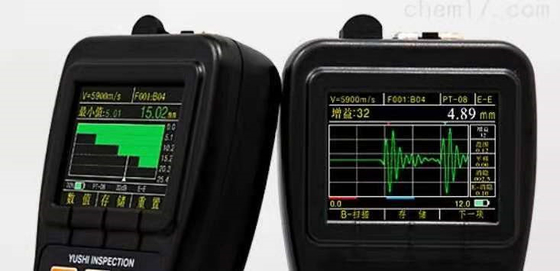

2. اسکن در زمان واقعی A. کاربر می تواند موج سیگنال فوق صوت را مستقیماً بر روی صفحه ببیند، که برای بررسی درست بودن خواندن ضخامت استفاده می شود، علت مشکل را تحلیل می کند،و به کاربر کمک می کند تا راه حلی برای مشکل پیدا کند.
3هنگامی که کاوشگر با قطعه کار متصل می شود، ارزش ضخامت با فونت سفید نشان داده می شود.
4. آلارم ضخامت: محدودیت ضخامت آلارم می تواند تنظیم شود و رنگ خواندن ضخامت می تواند به طور پویا در طول آلارم تغییر کند.
5حالت حداکثر: ضبط حداکثر و حداقل مقادیر در فرآیند اندازه گیری
6حالت تفاوت: تفاوت بین مقدار اندازه گیری ضخامت فعلی و ضخامت اسمی و درصد ارزش تفاوت و ضخامت اسمی را بدست آورید
7. واحد ضخامت میلی متر و اینچ پشتیبانی
8. قابلیت ذخیره سازی داده های بزرگ ظرفیت: می تواند ارزش ضخامت 100،000 ذخیره
9. می تواند به پوشش روی سطح قطعه کار نفوذ کند، مستقیما ضخامت بستر را اندازه گیری کند
10کاربر می تواند رزولوشن اندازه گیری را در سیستم متریک x. XX و X.X و در سیستم بریتانیایی x. XX و X.X انتخاب کند.
11. رابط چند زبانی اختیاری است
12زمان آماده سازی تا 35 ساعت

پارامترهای فنی

تحویل استاندارد

واحد اصلی TG-5100D

کاوشگر با کابل

کیف حمل

راهنمای استفاده

گواهی کالیبراسیون

لوازم جانبی اختیاری

سُند با محدوده اندازه گیری
