FD219 فلز شکل DAC AVG B اسکن IP65 قابل حمل دیجیتال آشکارساز نقص اولتراسونیک

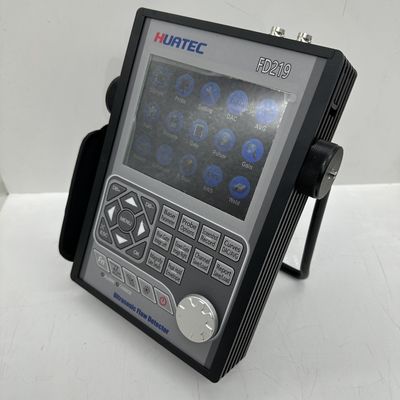

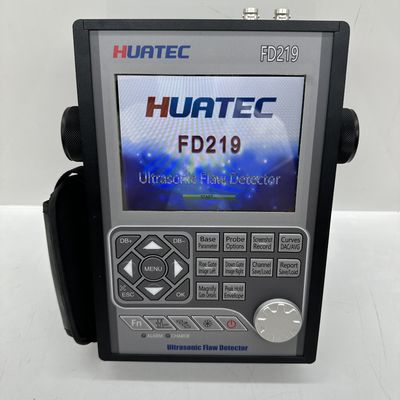

دستگاه عیب یاب اولتراسونیک دیجیتال قابل حمل FD219 با شکل فلزی DAC AVG B Scan IP65

مقدمه

این دستگاه عیب یاب HUATEC FD219 یک دستگاه عیب یاب اولتراسونیک صنعتی قابل حمل است که می تواند انواع عیوب (ترک، ناخالصی، حفره و غیره) را در قطعه کار به سرعت، راحت، بدون آسیب و با دقت تشخیص دهد، مکان یابی کند، ارزیابی کند و تشخیص دهد. این دستگاه هم در آزمایشگاه و هم در محل مهندسی قابل استفاده است. این ابزار می تواند به طور گسترده در تولید، متالورژی آهن و فولاد، پردازش فلزات، صنایع شیمیایی و سایر زمینه هایی که نیاز به تشخیص عیب و کنترل کیفیت دارند، استفاده شود. همچنین به طور گسترده در بازرسی ایمنی آنلاین و ارزیابی عمر در زمینه های هوافضا، حمل و نقل ریلی، دیگ های بخار و مخازن تحت فشار، توربین ها و اجزای سازه ای استفاده می شود.

این ابزار می تواند به طور گسترده در مکان یابی و اندازه گیری ترک های پنهان، حفره ها، جدایش ها و ناپیوستگی های مشابه در جوش ها، فورج ها، شمش ها، محورها، شفت ها، مخازن و مخازن تحت فشار، توربین ها و اجزای سازه ای استفاده شود.

ویژگی ها

سخت افزار اصلی با ARM+FPGA طراحی شده است و نرم افزار از یک سیستم عامل چند وظیفه ای بسیار قابل اعتماد استفاده می کند که عملکرد، قابلیت حمل، دوام و قابلیت اطمینان دستگاه را به طور قابل توجهی بهبود می بخشد.

این ابزار از منوی اصلی-فرعی استفاده می کند و با کلیدهای میانبر و یک دکمه چرخشی دیجیتال طراحی شده است. دستگاه سبک و قابل حمل است و می توان آن را با یک دست نگه داشت.

صفحه نمایش

صفحه نمایش LCD TFT تمام دیجیتال چند رنگ با وضوح بالا (640×480 پیکسل). نمایش شکل موج ظریف تر و انسانی تر است.

4 سبک رابط کاربری قابل انتخاب بر اساس محیط.

LCD با به روز رسانی سریع 60 هرتز. قادر به نمایش تغییرات ظریف شکل موج.

روشنایی LCD را می توان آزادانه تنظیم کرد.

شکل

پوسته تمام آلومینیومی فلزی قوی و بادوام است و عملکرد محافظ الکترومغناطیسی بسیار خوبی دارد.

براکت میرا کننده چرخان 360 درجه و روکش لاستیکی برای استفاده آسان.

پنل شیشه ای سکوریت شده، بسیار سخت، مقاوم در برابر سایش و خراش

گزارش عیب یابی اسکرین شات و PDF

اسکرین شات های بلادرنگ از تمام صفحات و گزارش های عیب یابی، و ذخیره آنها به صورت تصاویر BMP در فلش مموری، که می تواند به عنوان تصاویر رنگی یا خاکستری تنظیم شود.

گزارش عیب یابی را به صورت فایل PDF صادر کرده و در فلش مموری ذخیره کنید تا بایگانی و چاپ آسان شود.

تمام محتوای فایل PDF را می توان بر اساس نیاز کاربر سفارشی کرد.

تصاویر BMP و فایل های PDF را می توان در کامپیوتر یا تلفن همراه مشاهده کرد.

محدوده

تا 15000 میلی متر در فولاد؛ محدوده قابل انتخاب در گام های ثابت یا پیوسته متغیر. مناسب برای استفاده بر روی قطعات کار بزرگ و در اندازه گیری های با وضوح بالا.

فرستنده پالس

انرژی پالس قابل انتخاب در بین 100 ولت، 200 ولت، 250 ولت، 300 ولت، 350 ولت، 400 ولت و 500 ولت.

عرض پالس قابل تنظیم از 0.1 میکروثانیه تا 0.5 میکروثانیه برای تطابق با پروب های با فرکانس های مختلف.

فرکانس تکرار پالس قابل تنظیم از 20 هرتز تا 2 کیلوهرتز.

میرایی قابل انتخاب در بین 50 اهم، 150 اهم، 250 اهم و 500 اهم برای عملکرد بهینه پروب

انتخاب پروب: پروب تک کریستال، پروب دو کریستال، پروب زاویه دار مخصوص، پروب نفوذی، پروب صعودی.

گیرنده

نمونه برداری: مبدل AD 16 بیتی با سرعت نمونه برداری 320 مگاهرتز

یکسو سازی: نیم موج مثبت، نیم موج منفی، تمام موج و RF

پهنای باند آنالوگ: قابلیت 0.2 مگاهرتز تا 20 مگاهرتز با محدوده فرکانس قابل انتخاب (به طور خودکار توسط دستگاه تنظیم می شود) برای تطابق با پروب برای عملکرد بهینه.

بهره: 0 دسی بل تا 110 دسی بل قابل تنظیم در گام های قابل انتخاب 0.1 دسی بل، 2 دسی بل، 6 دسی بل.

گیت ها

دو گیت کاملاً مستقل طیف وسیعی از گزینه های اندازه گیری را برای ارتفاع سیگنال یا فاصله با استفاده از ماشه پیک ارائه می دهند.

حالت اکو به اکو امکان موقعیت یابی دقیق گیت را برای سیگنال هایی که بسیار نزدیک به هم هستند فراهم می کند.

شروع گیت: متغیر در کل محدوده نمایش داده شده

عرض گیت: متغیر از شروع گیت تا پایان محدوده نمایش داده شده

ارتفاع گیت: متغیر از 0 تا 99% ارتفاع تمام صفحه

هشدارها: آستانه مثبت/منفی با چشمک زن LED.

حافظه

دستگاه دارای حافظه داخلی با ظرفیت بالا است و داده ها و فایل ها به دلیل قطع برق دستگاه از بین نمی روند.

حافظه 500 فایل کانال برای ذخیره تنظیمات کالیبراسیون و پارامترهای پروب.

حافظه 1000 فایل گزارش شکل موج برای ذخیره شکل موج A-Scan و تنظیمات.

تمام فایل ها را می توان ذخیره، فراخوانی و پاک کرد.

تنظیمات کانال و فایل های گزارش را می توان از طریق دیسک حافظه صادر کرد و اطلاعات را می توان از طریق حافظه USB به صورت نامحدود ذخیره کرد.

ضبط کننده ویدئو

ضبط کننده ویدئو در بسیاری از موقعیت ها مفید است، برای کسانی که می خواهند فعالیت های پروب را بعداً تجزیه و تحلیل کنند بسیار راحت است.

دستگاه می تواند فرآیند تست را ضبط کرده و به صورت فایل ویدئویی ذخیره کند که می تواند از طریق دستگاه یا نرم افزار مخصوص پخش شود. از حداکثر 10 فایل ویدئویی پشتیبانی می کند و هر فایل ویدئویی می تواند تا 5 دقیقه طول داشته باشد.

اگر انتخاب کنید فایل ویدئویی را در دیسک حافظه ذخیره کنید، تعداد و مدت زمان فایل ویدئویی محدود نخواهد بود.

ضبط و پخش مجدد فرآیند تست، راحتی زیادی را برای مطالعه و تجزیه و تحلیل آینده عیب یابی فراهم می کند.

پخش ویدئو از عملکردهای مکث، جلو بردن سریع، عقب بردن سریع و توقف پشتیبانی می کند.

توابع

• کالیبراسیون خودکار: کالیبراسیون خودکار افست صفر پروب، زاویه پروب (مقدار K) و سرعت ماده.
• مکان یابی عیب: نمایش زنده مسیر صدا، پروجکشن (فاصله سطح)، عمق، دامنه،
• اندازه گیری عیب: اندازه گیری خودکار عیب با استفاده از AVG یا DAC، سرعت گزارش پذیرش یا رد نقص را افزایش می دهد.
• نمایش دیجیتال و تابع ماشه: ضخامت/عمق را می توان در نمایش دیجیتال هنگام استفاده از پروب معمولی نمایش داد و فاصله سطح و عمق هنگام استفاده از پروب زاویه دار مستقیماً نمایش داده می شوند.
• DAC/AVG: منحنی به طور خودکار تولید می شود و نقاط نمونه را می توان جبران و تصحیح کرد. منحنی به طور خودکار با بهره شناور می شود، به طور خودکار با فاصله تشخیص منبسط می شود و به طور خودکار با زمان تاخیر حرکت می کند. می تواند منحنی AVG هر دهانه ای را نمایش دهد.
• AWS D1.1. انتخاب این استاندارد می تواند محاسبات دستی را کاهش داده و کارایی تشخیص را بهبود بخشد.
• ویژگی تصحیح سطح منحنی.
• عملکرد اندازه گیری ارتفاع ترک.
• بزرگنمایی گیت: گسترش محدوده گیت در عرض کل صفحه.
• ضبط و پخش ویدئو.
• عملکرد خودکار بهره
• پوشش: نمایش همزمان A-Scan زنده با نرخ به روز رسانی 60 هرتز و پوشش نمایش A-Scan
• نگهدارنده پیک: مقایسه شکل موج های پیک منجمد با A-Scan های زنده برای تفسیر آسان نتایج تست.
• علامت گذاری پیک: ثبت و علامت گذاری پیک در زمان واقعی
• کدگذاری اکو: نمایش ناحیه نمایش 1 تا 9 اکو در رنگ های مختلف، برای تجزیه و تحلیل موقعیت نقص استفاده می شود.
• انجماد A-Scan: انجماد نمایش شکل موج و داده های فاصله تست را نگه می دارد.
• ویژگی نمایش B-Scan. شکل عیب قطعه کار را به طور بصری نمایش می دهد و نتیجه تشخیص بصری تر است.

ساعت زمان واقعی

ساعت دستگاه در حال اجرا است و زمان را ردیابی می کند.

ارتباطات

دو پورت USB2.0 با سرعت بالا. دو حالت USB قابل انتخاب است: U-DISK و U-BRIDGE. در حالت U-DISK، فایل های پیکربندی کانال، فایل های گزارش عیب، تصاویر اسکرین شات و فیلم های ضبط شده را می توان در U-DISK ذخیره کرد. در حالت U-BRIDGE، دستگاه داده ها را با نرم افزار DataPro تبادل می کند.

باتری

باتری لیتیوم یون داخلی با ظرفیت بالا و عملکرد بالا.

زمان کارکرد مداوم بیش از 12 ساعت. زمان شارژ معمولی 4-6 ساعت.

دکمه

تنظیمات عملیاتی به راحتی و به سرعت با استفاده از دکمه چرخشی انجام می شود.

ارتقاء نرم افزار

نرم افزار را می توان به راحتی از طریق U-DISK ارتقا داد. ارتقاء به دستگاه آسیب نمی رساند.

مشخصات فنی

• محدوده اندازه گیری: 0 تا 15000 میلی متر، با سرعت فولاد
• فرکانس تکرار پالس از 20 هرتز تا 2000 هرتز
• سرعت ماده: 1000 تا 20000 متر بر ثانیه
• فرکانس تکرار پالس از 20 هرتز تا 2000 هرتز
• محدوده دینامیکی: بیش از 40 دسی بل
• خطی بودن سیستم: افقی: +/-0.2% FSW،
• عمودی: 0.25% FSH، دقت تقویت کننده +/-1 دسی بل.
• قدرت تفکیک: بیش از 40 دسی بل
• حساسیت باقی مانده: بیش از 50 دسی بل (سوراخ ته صاف 200 میلی متری 2)
• رد (سرکوب): 0 تا 80% ارتفاع تمام صفحه
• نویز: کمتر از 10%
• مانیتورهای گیت: دو گیت مستقل قابل کنترل در کل محدوده جارو
• بهره: حداکثر 110 دسی بل در وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 دسی بل.
• پهنای باند (باند گذر تقویت کننده): 0.2 تا 20 مگاهرتز
• جابجایی پالس: بیش از 32 دسی بل
• تاخیر نمایش: -20 تا 3400 میکروثانیه
• تاخیر پروب/افست صفر: 0 تا 99.99 میکروثانیه
• حالت های تست: پالس اکو، دو عنصره و انتقال از طریق
• فرستنده پالس: فرستنده پالس موج قابل تنظیم
• انرژی پالس: 100 ولت، 200 ولت، 250 ولت، 300 ولت، 500 ولت قابل انتخاب
• یکسو سازی: نیم موج مثبت، نیم موج منفی، تمام موج، RF
• واحدها: اینچ یا میلی متر
• اتصالات مبدل: BNC یا LEMO
• الزامات برق: برق شهری 100-240 ولت متناوب، 50-60 هرتز
• دمای عملیاتی: -10 درجه سانتیگراد تا 50 درجه سانتیگراد، دمای ذخیره سازی: -30 درجه سانتیگراد تا 50 درجه سانتیگراد
