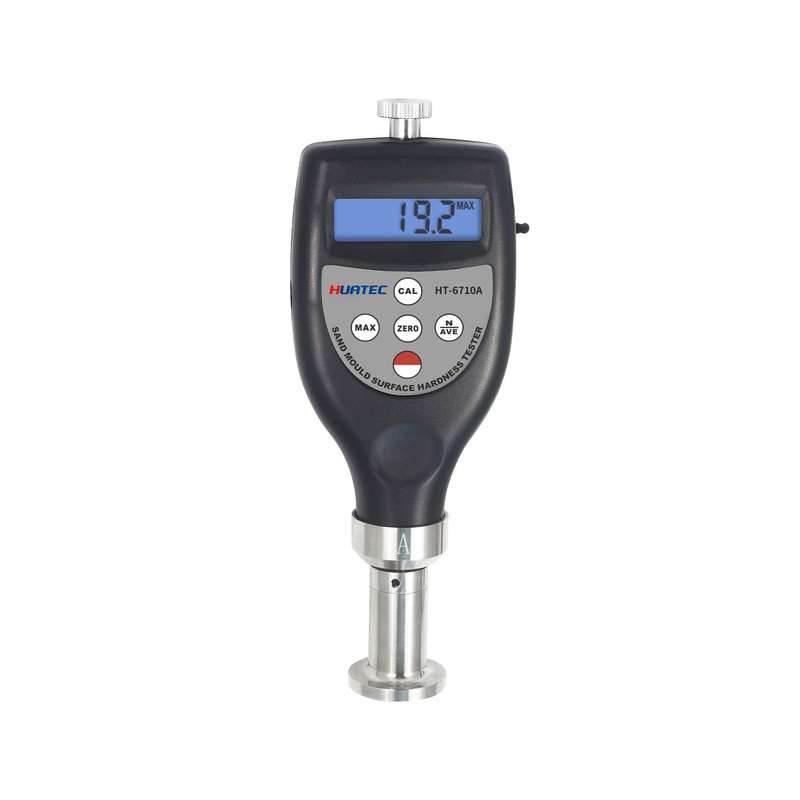

تست کننده سختی سطح قالب های شن HUATEC HT-6710A/B/C

تست کننده سختی سطح قالب های شن HUATEC HT-6710A/B/C

1راهنمای مدل

2. ویژگی ها

* آن را با استانداردهای DIN 53505، ISO 868، ISO 7619، ASTMD 2240، JISK7215.
* آزمایش کننده سختی سطح قالب شن برای اندازه گیری سختی سطح قالب شن/ هسته قالب مرطوب استفاده می شود و پارامترهای فنی را برای فرمول کردن فرآیند قالب دهی فراهم می کند.

* سختی سطحی قالب شن به سه نوع تقسیم می شود: A، B و C. مدل رایج نوع B است، از جمله:
نوع A: مناسب برای آزمایش سختی سطحی قالب های شن و ماسه های نازک در قالب گیری دستی یا مکانیکی با فشار پایین و متوسط است.
نوع B: مناسب برای آزمایش سختی سطحی قالب های شن و ماسه های نازک و ضخیم در قالب گیری دستی یا مکانیکی با فشار پایین و متوسط است.
نوع C: مناسب برای آزمایش سختی سطحی قالب های شن و ماسه در قالب گیری با فشار بالا.
* واحد آزمایش سختی نوع B برای سطح قالب شن (g/mm2) است، اما به جای واحد، معمولاً از سختی H (A/B/C) استفاده می شود.ارزش سختی مربوطه نیز بزرگ است زمانی که مقدار واحد بزرگ باشد (g/mm2).
* با عملکرد محاسبه متوسط.
* عملکرد سپرده گذاری حداکثر ارزش.
* تابع هشدار کم ولتاژ
* از خروجی داده USB برای اتصال به کامپیوتر استفاده کنید.
* انتخاب خروجی داده های بلوتوث را فراهم کنید.

* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.

* واحد آزمایش سختی نوع B برای سطح قالب شن 2 (g/mm ) است، اما استفاده از سختی H ((A/B/C) به جای واحد معمول است.ب ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ ٔ، ارزش سختی مربوطه 2 نیز بزرگ است زمانی که مقدار واحد بزرگ است (g/mm).

* نشانگر ولتاژ پایین

* نمایشگر دیجیتال بدون حدس و اشتباه، خواندن دقیق را ارائه می دهد.

* خاموش کردن اتوماتیک برای صرفه جویی در انرژی

* پارامترهای داخلی: آن را به عنوان عملکرد قفل ارزش اوج، محاسبه ارزش متوسط و تحت ولتاژ هشدار دارد.

* منبع برق: باتری 2x1.5v AA (UM-3)

* شرایط کار: دمای 0 تا 40 درجه سانتیگراد رطوبت < 80٪

* اندازه: 162x65x28mm (6.4x2.6x1.1inch)

* وزن: حدود 170g (بدون شامل کردن باتری)

* خاموش کردن: 2 حالت خاموش کردن دستی در هر زمان با فشار دادن کلید قدرت تا زمانی که OFF در صفحه نمایش نشان داده شود یا خاموش کردن خودکار پس از 2 دقیقه از آخرین کار کلید.

3اصول کار

بر اساس این اصل که نیروی روی بهار با ضربه خطی است، ضربه از طریق سنسور به یک مقدار تبدیل می شود. واحد سختی سطحی شن B 2 (g / mm) است.,اما معمولاً به جای واحد، آن را به صورت سختی H ((A / B / C) نشان می دهند.مقدار درجه مربوطه 2 نیز بزرگ است زمانی که مقدار واحد بزرگ است (g/mm).

4مشخصات

صفحه نمایش: 4 رقم، صفحه نمایش LCD 10 میلی متری

محدوده: 0 ~ 100 H ((A / B / C)

محدوده اندازه گیری: 10 ~ 90 H ((A / B / C)

رزولوشن: 0.1 H ((A/B/C)

انحراف اندازه گیری: ≤ ±1H ((A/B/C)

5روش اندازه گیری

5.1 نمونه آزمایش حداقل ضخامت در یک استاندارد متفاوت مشخص شده است، بخش 1 را ببینید. نمونه باید اجازه دهد که اندازه گیری حداقل 12 میلی متر از هر لبه گرفته شود.سطح نمونه باید مسطح و موازی باشد تا اجازه دهد که چهره فشار دهنده با نمونه در یک منطقه با شعاع حداقل 6 میلی متر از سنج دورومتر تماس داشته باشد.نمونه ممکن است با قطعات لایه دار ساخته شود تا به الزامات c h e v e n e c e s a r y t i c e n s ،با این حال ممکن است اندازه گیری های انجام شده بر روی این نمونه ها با اندازه گیری های انجام شده بر روی نمونه های جامد مطابقت نداشته باشد.، به دلیل سطح سطوح بین لایه ها که در تماس کامل نیستند.

5.2 برای روشن کردن دستگاه آزمایش، دکمه "Power key" را فشار دهید و رها کنید.

5.3 دکمه MAX را فشار دهید تا علامت MAX بر روی صفحه نمایش نشان داده شود.

5.4 دورومتر را عمودی نگه دارید و نوک داخل را حداقل 12 میلی متر از هر لبه ای نگه دارید. پای فشار دهنده را به سرعت بدون ضربه به نمونه بزنید.نگه داشتن پا موازی با سطح نمونه. اعمال فقط نیروی کافی برای به دست آوردن تماس محکم بین پا فشار دهنده و نمونه. نگه داشتن برای 1 یا 2 ثانیه، حداکثر خواندن می تواند به طور خودکار به دست آید.

5.5 برای اندازه گیری بعدی، فقط کلید صفر را فشار دهید و 6 را تکرار کنید4از سوی دیگر، می توانید کلید نگه داشتن ′′MAX′′ را فشار دهید تا علامت MAX از صفحه نمایش ناپدید شود. و سپس مراحل 6.3 و 6 را تکرار کنید.4.

5.6 در صورت نیاز به مقدار دیگری غیر از حداکثر، لازم نیست که علامت نمایش در صفحه نمایش، نشان دهنده ی ¢MAX ¢ باشد. در این صورت، مقدار نمایش در صفحه نمایش، یک مقدار لحظه ای است.فقط دورومتر را بدون حرکت در جای خود نگه دارید و بعد از فاصله زمان مورد نیاز (معمولا کمتر از 1 ثانیه) خواندن را دریافت کنید..

5.7 نحوه اخذ مقدار متوسط

5.7.1 برای گرفتن مقدار متوسط چندین بار اندازه گیری، فقط کلید N/AVE را فشار دهید و رها کنید تا نماد N در صفحه نمایش نشان داده شود، و سپس یک رقم بین 1-9 با پیشوند No.در اینجا عدد زمان اندازه گیری مورد استفاده برای محاسبه مقدار متوسط است. هر بار که کلید N / AVE را فشار دهید و آزاد کنید، عدد 1 افزایش می یابد.و عدد به 1 تبدیل می شود در حالی که کلید N/AVE را در 9 فشار می دهید..

5.7.2 عدد را به عدد مورد نیاز تنظیم کنید و کلید ′′MAX′′ یا ′′Zero′′ را فشار دهید تا به حالت اندازه گیری بازگردید یا چند ثانیه صبر کنید تا ′′0′′ در صفحه نمایش ظاهر شود.

5.7.3 اندازه گیری را بر اساس مراحل 5.3 تا 5 انجام دهید.5. اطمینان حاصل کنید که هر آزمایش باید 6 میلی متر از هم باشد. هر بار که اندازه گیری انجام می شود، خواندن و زمان اندازه گیری در صفحه نمایش نشان داده می شود. هنگامی که زمان اندازه گیری برابر با تعداد تنظیم شده است,این واحد ابتدا مقدار آخرین اندازه گیری را نشان می دهد و سپس میانگین مقدار آخرین اندازه گیری ها را نشان می دهد، و پس از آن 2 بیپ، با یک علامت نشان می دهد.7.4 برای گرفتن مقدار متوسط بعدی، فقط 5 را تکرار کنید.7.3.57.5 برای آزاد شدن از اندازه گیری متوسط، فقط N/AVE را فشار دهید تا N ناپدید شود.

6. چک کالیبراسیون

برای بررسی این که آیا تست کننده دقیق است، فقط وارد indenter در سوراخ از بلوک آزمون کالیبراسیون شده است.اعمال نیروی کافی برای ایجاد تماس محکم بین سطح بالای بلوک آزمایش و پا فشار. خواندن باید با مقدار مهر و موم شده بر روی بلوک آزمایش مطابقت داشته باشد. اگر نه، فقط کالیبراسیون صفر و کالیبراسیون بالا را انجام دهید.

6.1 کالیبراسیون صفر دورومتر را عمودی نگه دارید و نوک اندنتر در هوا آویزان است، خواندن روی صفحه نمایش باید 0 باشد. در غیر این صورت،کلید ۰ را فشار دهید تا تست کننده ۰ را نشان دهد..

6.2 کالیبراسیون پیشرفته فقط اینتر را بر روی یک شیشه صاف قرار دهید و نیروی کافی برای ایجاد تماس محکم بین شیشه و پا فشار دهید. مقادیر نمایشگر باید بین 99 باشد.5 و 101. در غیر این صورت، دکمه CAL را فشار دهید تا کالیبراسیون بالا انجام شود.

7. تعویض باتری

7.1 هنگامی که نماد باتری در صفحه نمایش ظاهر می شود، زمان جایگزینی باتری ها رسیده است.

7.2 پوشش باتری را از دستگاه آزمایش دور کنید و باتری ها را بردارید.

7.3 باتری ها را با توجه دقیق به قطب نصب کنید.

8لوازم جانبی

لوازم جانبی استاندارد: کیف حمل 1 pc کتاب راهنمای کار 1 pc گواهی کالیبراسیون 1 pc

لوازم جانبی اختیاری: کابل و نرم افزار برای RS232C
