HCDX-3000 AC Magnetization HWDC DC عملکرد دستگاه تشخیص نقص ذرات مغناطیسی متحرک

HCDX-3000 AC Magnetization عملکرد HWDC DC دستگاه تشخیص نقص ذرات مغناطیسی متحرک

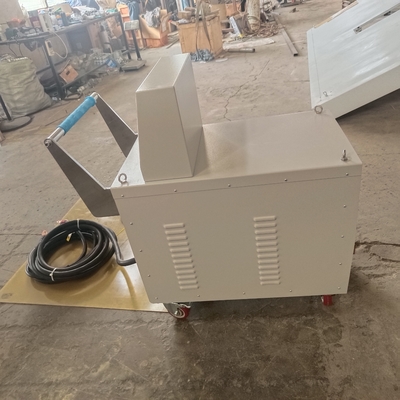

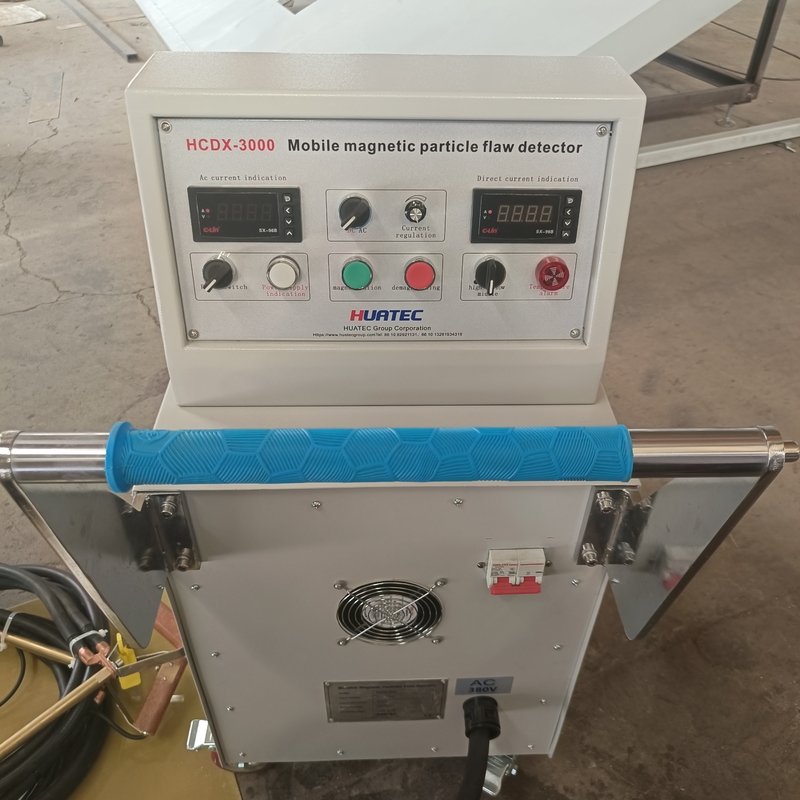

دستگاه تشخیص نقص ذرات مغناطیسی متحرک HCDX-3000 برای تشخیص قطعات کار با مغناطیس AC قابل استفاده است.و نیازی به پیکربندی اضافی از مجموعه demagnetization ندارند.

MCU 8 بیتی به عنوان کنترل کننده توسط این کشنده نقص ذرات مغناطیسی استفاده می شود،و تنظیم مداوم جریان مغناطیسی می تواند از طریق جمع آوری دقیق سیگنال عبور ولتاژ صفر AC و سیگنال تنظیم جریان تحقق یابداین دستگاه دارای عملکرد حداکثر محدوده جریان است. با عملکرد کنترل فاز، آشکارگر برای تکنیک مستمر و تکنیک باقیمانده مناسب است.

مقدار جریان بر روی آمپر متر آنالوگ یا آمپر متر دیجیتال نمایش داده می شود.

جریان خروجی به صورت خودکار از مقدار اولیه به صفر کاهش می یابد. سوئیچ بدون تماس برای تجهیزات اتخاذ شده است.

این آشکارساز می تواند به مجموعه های پروید (سیت های الکترود دستی) یا کابل مارپیچی (کوب انعطاف پذیر) متصل شود.همچنین وجود دارد برخی از کویل ها یا الکترود طراحی شده برای این تجهیزات به یک ابزار ماشین ساده بازرسی به عنوان گزینه.

جدول پیکربندی:

توجه: ️● ️ به عنوان استاندارد نشان داده شده است، در حالی که ️○ ️ به عنوان گزینه نشان داده شده است.

مشخصات:
دستگاه میزبان قابل جابجایی:
می تواند به عنوان قدرت برای مغناطیس دایره ای استفاده شود
می تواند به عنوان قدرت برای مغناطیس طولی استفاده شود

دستگاه ابزار بازرسی ساده:
الکترود مغناطیس گرد
سیم پیچ مقناطیسی دایره ای
تنظیم دستی الکترود دم
آبشویی از فولاد ضد زنگ
مخزن فولاد ضد زنگ (از جمله پمپ پاش و پمپ مخلوط)
تفنگ اسپری
جوهر مغناطیسی قابل استفاده مجدد است
ذرات مغناطیسی سیاه، ذرات مغناطیسی قرمز، ذرات مغناطیسی فلورسنت پشتیبانی می شود
نور UV به عنوان یک گزینه برای آزمایش ذرات فلورسنت مغناطیسی

توابع اصلی:

* روش تشخیص نقص: روش استرو، روش پیچ و تاب، روش کویل

* روش مغناطیس: مغناطیس AC، مغناطیس DC (HWDC / FWDV)

* روش Demagnetization: AC demagnetization استفاده از demagnetization از راه دور (طریقه کاهش) ، و AC demagnetization استفاده از فرکانس بسیار پایین demagnetization

مغناطیس: استفاده از دو سر از میله پشتیبانی برای بالا منطقه تشخیص نقص صفحه فولاد، و فاصله میله پشتیبانی 0 ~ 500mm است (تغییر فاصله با توجه به تجربه)

یا هر دو سر صفحه فولادی را با کلیمپ سیم بغل کنید

از آهن مغناطیس کردن: کل قطعه را با یک کابل با عرض 20 ~ 30 سانتی متر ببندید. هر دو سر کابل را با آشکارگر نقص متصل کنید. روش اتصال مشابه مغناطیس کردن است.
