دستگاه تست تشخیص عیب HRD-100 سیم فولاد

HRD-100دستگاه تشخیص نقص سیم فولادی

1مشخصات

استانداردها: GB/T21837-2008، ASTM E1571-2001 (مخصوصیات استاندارد برای بررسی الکترومغناطیسی سیم فولاد آهن مغناطیسی) ، GB/T5972-2006/ISO 4309:90، GB8918 ‬2006

محدوده تشخیص: Φ1.5 ≈ 300 mm (دستگاه حسگر دیگری را انتخاب کنید)
سرعت نسبی بین سنسور و سیم:0.06.0 متر/ ثانیه بهترین انتخاب:0.3 ∙ 1.5 متر در ثانیه
بهترین فاصله بین دستکش راهنما و سیم: 2 ¢6 mm، فاصله مجاز: 0 ¢15 mm

نوع فایل خروجی: خروجی فایل های Word

آژیر: آژیر صدا و نور
مکان سیم شکسته (LF)
دقت قضاوت کیفی: 99.99%
ارزیابی کمی
خطای تکرار پذیری حساسیت: ±0.055%
خطای نمایش: ±0.2%
خطای تشخیص محل، ((L): ±0.2٪
قدرت: منبع برق کامپیوتر 5 ولت
وزن سنسور: < 10kg (سنسور معمولی)

دمای محیط: -10°C تا 40°C

فشار هوا: 86 ~ 106Kpa

رطوبت نسبی: ≤85%

سیستم ویندوز از ردیاب کامپیوتر سیم طناب محصول تجدید سیستم GB است که بر اساس تئوری نرم افزار DOS و ایدئولوژی هدایت آلارم نمایش در زمان واقعی از Visual Basic6 استفاده می کند.0 پایه زبان برنامه نویسی، ادامه داده می شود.

2. تنظیم سیستم

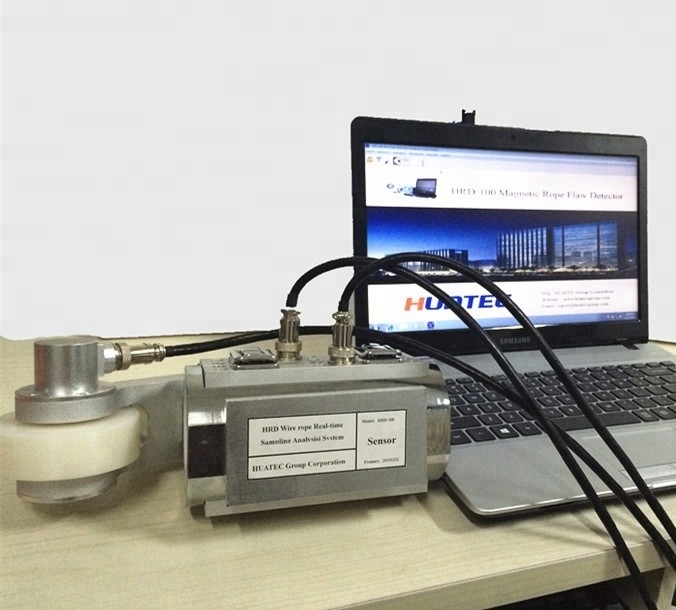

این بخش سخت افزاری سیستم از حسگر مغناطیسی پیشرفته داخلی و خارجی استفاده می کند و ماژول نمونه گیری تحقیق و توسعه مستقل، از طریق راننده خط اصلی RS232 (یا USB) ،ذخیره مستقیم داده ها در کامپیوتر.

این بخش نرم افزاری سیستم در پایه تجزیه و تحلیل تحول موج است، در استفاده از پایه زبان برنامه نویسی Visual Basic 6.0، کامپایل را انجام می دهد.به دست آوردن توابع مانند جمع آوری داده ها و کنترل، تجزیه و تحلیل داده ها، نمایش داده ها، ذخیره سازی داده ها و غیره. افزایش ویژگی قابل مشاهده در عملکرد نرم افزار DOS، و با تمایل منحصر به فرد خود را به طور مداوم به ردیابی راه، ممکن است به طور مداوم،سیگنال داده های مشاهده شده پویا و وضعیت تغییر آن، و نمایش در زمان واقعی نتیجه به دست آمده و هشدار ارسال می کند؛ نرم افزار افزایش عملکرد ارزیابی خودکار؛در نقص جزئی نشان داده شده در بخش متقابل افزایش یافته و درصد کل سطح بخش؛ نرم افزار و ویندوز کاملا سازگار هستند، مناسب برای کار بی وقفه کاربر، از فایل های ورد استفاده می کند و گزارش بررسی تولید را ارائه می دهد.

این نرم افزار سیستم ممکن است با نرم افزار DOS برای نمونه گیری داده ها سازگار باشد و می تواند پردازش تجزیه و تحلیل را به آن انجام دهد.

سیستم پنجره یک روش عملیاتی مستقل و سیستم بررسی امن را اتخاذ کرده است، می تواند به راحتی برای هر نوع کامپیوتر مدرن مناسب باشد.و یک سری از روش های بررسی را تکمیل می کند..

3. وارد کردن سنسور

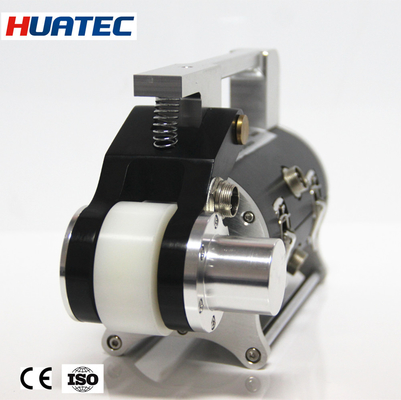

حسگر مغناطیسی: حسگر از مکان شناس جابجایی (چرخ پیشرو، رمزگذاری کننده) ، نصب مغناطیسی و سازمان نمونه گیری تشکیل شده است.طناب سیم و آن را به حرکت نسبی، پس می تونه سیگنال رو جمع کنه

مکان شناس جابجایی: چرخ پیشرو یک دایره را می چرخاند، رمزگذاری کننده فوتو الکتریکی پالس دستورالعمل نمونه برداری را ارسال می کند و نمونه گیری مساوی فضا را تحقق می بخشد.

نصب مغناطیس: هنگامی که سیم سیم و آن را دارد حرکت نسبی، به پایان می رسد به سیم سیم محوری مغناطیس.

سازمان نمونه گیری: هنگامی که سیم سیم و سنسور حرکت نسبی دارند،عنصر هال ترکیب کانال نمونه گیری را تبدیل به سیم طناب فلکس مغناطیسی وضعیت نشت تغییر در سیگنال ولتاژ شبیه سازی.

4دستگاه هشدار زمان واقعی HUATEC

دستگاه هشدار زمان واقعی HUATEC یک دستگاه قابل حمل چند منظوره برای جمع آوری داده ها از طریق خط انتقال RS232 برای ارسال و ذخیره سیگنال داده تبدیل شده به کامپیوتر است.استفاده از عملکرد قدرتمند CPU کامپیوتر در اینترنت و تجزیه و تحلیل پردازش در زمان واقعی، با توجه به مقدار معادل آستانه ای که از قبل تنظیم می شود، هشدار را در زمان واقعی ارسال می کند.یک پورت شارژ اضافه وجود دارد که ممکن است برای تامین شارژ و سوئیچ قدرت.

5معرفی نرم افزار

تصویر 3 موارد عملکرد اصلی

6. گزینه حسگر
