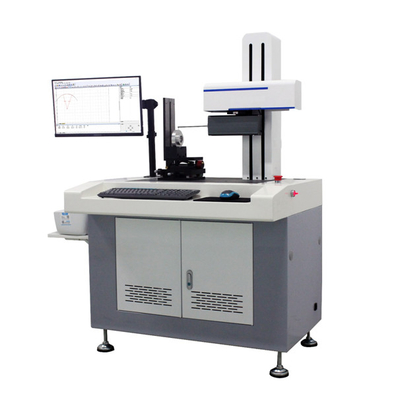

دستگاه آزمایش سطح خشکی گرافپروفیلومتر SRT-7150

دستگاه آزمایش سطح خشکی گرافپروفیلومتر SRT-7150
دستگاه آزمایش سطح خشکی گرافپروفیلومتر SRT-7150 دستگاه آزمایش سطح خشکی گرافپروفیلومتر SRT-7150

تصویر بزرگ :  دستگاه آزمایش سطح خشکی گرافپروفیلومتر SRT-7150

جزئیات محصول:
محل منبع: چین
نام تجاری: HUATEC
شماره مدل: SRT-7150
پرداخت:
مقدار حداقل تعداد سفارش: 1

دستگاه آزمایش سطح خشکی گرافپروفیلومتر SRT-7150

شرح
دقت حرکت: ≤0.5μm /80mm قدرت تقاضا: حدود 500 وات
برق متناوب: 220 ولت ± 10 درصد، 50 هرتز الزامات زیست محیطی: دمای - 10 ~ 30 °C
رطوبت نسبی: < 85٪
برجسته کردن:

دستگاه تست پروفيلومتر,دستگاه تست پروفيلومتر گراف کنتوري,دستگاه تست پروفیلومتر خشکی سطح

,

Contour Graph ProfilometerTesting Machine

,

Surface Roughness ProfilometerTesting Machine

دستگاه آزمایش سطح خشکی گرافپروفیلومتر SRT-7150

پارامترهای فنی:



مدل پروژه SRT-7150

محور X

ریل راهنمای خطی کشنده

دقت حرکت ≤0.5μm /80mm

موقعیت محور X

لوله ی شبکه

قطعنامه

0.1μm



محل تولید چین
سنسور داده قطعنامه 0.02μm
محل تولید واردات به خارج از کشور
رزولوشن سیستم 65536:1
دقت خطی ≤±(1.5 + 0.2H ≤ 0.2μm
قوس دایره ای ≤±(2+R/8)μm
زاویه ≤±2′
راست بودن ≤0.8μm/100mm
اندازه گیری خشکی
محدوده اندازه گیری محور X را:0.01 - 10μm
محور Z1 ±500μm
پارامترهای ارزیابی

پارامترهای ارزیابی خشکی: Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq و Rmr ((c)

پارامترهای ارزیابی درجه ریپل:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr و Wmr ((c) ؛

پارامترهای اصلی ارزیابی کنتور:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr و Pmr ((c)

طول نمونه گیری-L 0.08,0.25,0.8,2.5،8 ((mm) ؛
طول ارزیابی طبق استاندارد GB / T10610-2009 اجرا
خطای نشان دادن ±5٪
تکرار نشاندگی
اندازه گیری پروفایل
محدوده اندازه گیری محور X ≤150mm
محور Z ≤300mm ((می تواند با توجه به نیازهای کاربر تنظیم شود)
Z1 ≤40 میلی متر
سرعت حرکت میز 0.05-0.8mm/s (چهار دنده، تنظیم سرعت خودکار)
محیط کار

دمای کار: 10°C تا 30°C (( دمای عادی)

رطوبت 20-80%RH هیچ منبع ارتعاش آشکار نیست

منبع برق مورد نیاز 220 ولت 50 هرتز 0.5 کلو وات سیم زمینی جداگانه
اندازه ابزار (طول × عرض × ارتفاع) 980×740×1500 ((ملی متر)
وزن ابزار حدود 120 کيلوگرم


توجه: پارامترهای فنی بالا می توانند با توجه به نیازهای واقعی کاربران تنظیم شوند.



مزیت های کلیدی



  • برای دهه ها به اندازه گیری دقیق اختصاص داده شده!
  • از طریق صدور گواهینامه سیستم مدیریت کیفیت ISO9001، صدور گواهینامه سیستم مدیریت دانش؛
  • صدور گواهینامه شرکت های دارای مزایای ملکیت معنوی ملی؛
  • از طریق صادرات گواهینامه CE؛

تنوع محصول: پشتیبانی از سفارشی سازی مشتری





توضیحات ابزار و محدوده اندازه گیری:

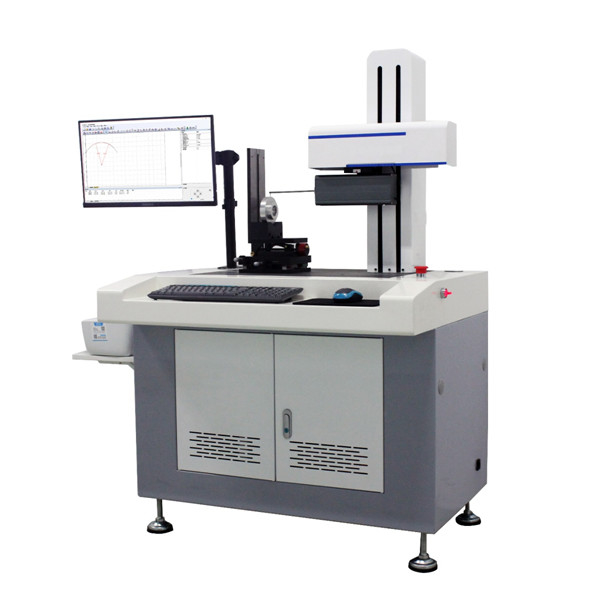

SRT-7150 یک دستگاه اندازه گیری یکپارچه برای اندازه گیری خشکی سطح و محدوده است.

خشکی سطح و مشخصات قطعات مختلف با استفاده از سیستم اندازه گیری ریز دقیق، ریل راهنمای برش دقیق،موتور خطی بدون تماس با کارایی بالا، ماژول اندازه گیری خشکی با عملکرد بالا، تکنولوژی سیستم کنترل کامپیوتری با عملکرد بالا و نرم افزار چند منظوره کامل.

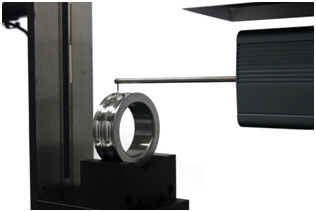

این دستگاه می تواند پارامترهای مختلفی از قطعات مکانیکی مختلف را اندازه گیری کند، مانند پارامترهای پروفایل خط صاف و برش متقابل، پارامترهای موج پذیری سطح، پارامترهای خشکی و غیره.

آن را می تواند اندازه گیری مستقیم، شیب، پردازش زاویه، پردازش دایره (فاصله از خط مستقیم به خط لمس، فاصله از مرکز دایره به مرکز دایره، شعاع قوس،فاصله از نقطه تقاطع تا مرکز دایره، فاصله از مرکز دایره به خط مستقیم ) ، پردازش خط نقطه ای (فاصله از نقطه تقاطع به خط مستقیم، فاصله از نقطه تقاطع به مرکز دایره،نقطه تقاطع دو خط مستقیم، فاصله از نقطه تقاطع به نقطه تقاطع ) ، منحنی لوگاریتم، عرض آستانه، عمق آستانه، فاصله لبه آستانه، فاصله مرکز آستانه، شیب، فاصله افقی،فاصله عمودی و سایر پارامترهای شکل بخش های مختلف.

این برای صنعت استوانه، پردازش مکانیکی، خودرو، موتورسیکلت، سخت افزار دقیق، ابزار دقیق، قالب ها، ابزارها، اجزای نوری و سایر صنایع مناسب است.



الزامات زیست محیطی برای استفاده:

  • مصرف برق: حدود 500 وات
  • قدرت AC: 220V ± 10٪، 50Hz
  • الزامات محیط زیست: دمای - 10 ~ 30 °C
  • رطوبت نسبی: < 85٪
  • هیچ منبع ارتعاش آشکار در محل نصب وجود ندارد
  • سیم زمینی جداگانه
  • نباید گرد و غبار، لرزش، سر و صدا، جریان هوا، گاز های خوردکننده و میدان مغناطیسی قوی در اطراف اتاق وجود داشته باشد که ممکن است بر اندازه گیری تأثیر بگذارد. حداکثر ارتعاش زمین RMS: < 50HZ 2.5μm/s > 50HZ 5.0μm/s
