TG-M70 سیستم اندازه گیری ضخامت خوردگی از طریق حرکت مغناطیسی

TG-M70 سیستم اندازه گیری ضخامت خوردگی از طریق حرکت مغناطیسی

1. پیکربندی

2. خلاصه ایمقدمه

اين سيستمبدون نیاز به داربست، بدون نیاز به پولیش لایه ضد عفونی کننده، بدون هیچ عامل اتصال. می تواند تشخیص سریع از خوردگی ضخامت دیوار در ارتفاع بالا را از طریق سیستم کنترل از راه دور درک کند.

• با استفاده از چرخ آهنربای دائمی با قدرت بالا، حتی اگر یک قطع برق غیر منتظره وجود داشته باشد، از سطح تشخیص داده نمی شود.حرکات عمودی و معکوس چند حالت بر روی سطح اجزای آهن مغناطیسی.
• نصب سنجه ضخامت ماژول الکترومغناطیسی برای غربالگری سریع و موقعیت در برابر فرسایش دیوار
• اسکن دقیق منطقه برای آزمایش خوردگی ضخامت
• مطابقت نمایش اسکن A و اسکن B
• مجهز به دوربین ویدئویی، می تواند به موقع وضعیت ویدئویی سطح بازرسی شده را مشاهده کند.
• سیستم کنترل از راه دور برای کنترل جهت اسکن و می تواند جهت اسکن را از قبل تنظیم کند.

3. کاراکترهای دو چرخ گالری مغناطیسی

کاوشگر دو چرخ مغناطیسی یک ابزار پیشرفته است که می تواند انواع تجهیزات آزمایش غیر مخرب را حمل کند. در حال حاضر،این شرکت تعداد زیادی تجربه در زمینه حل و فصل در بسیاری از زمینه ها مانند پتروشیمی را به دست آورده است.، بررسی های ویژه قوری، و قدرت الکتریکی. آن را می تواند انتقال سونوگرافی الکترومغناطیسی در پایین لوله، آرنج یا سه لینک و دیگر خوردگی،فرسایش مناطق جدی تر برای انجام بازرسی یا B اندازه گیری ضخامت اسکن، رشته صنعت به نام کارشناسان تشخیص خوردگی لوله

کاوشگر مغناطیسی دو چرخ دارای ویژگی های زیر است: ساختار جمع و جور، انعطاف پذیری بالا، مکیدن مغناطیسی، دقت کنترل بالا، تکنولوژی تشخیص پیشرفته، تشخیص ویدئویی سازگار،و مکانیسم بلند کردن سُند منحصر به فردبرای تشخیص خودکار خوردگی لوله ها، ظروف و صفحات

1) ساختار جمع و جور و انعطاف پذیری بالا

طراحی جمع و جور و زیبا اجازه می دهد تا به راحتی تشخیص خوردگی را برای انواع مختلف لوله ها و ظروف آهن مغناطیسی انجام دهد.گلوله های مغناطیسی 350mm (طول) × 140mm (عرض) × 130mm ((ارتفاع) و وزن کمتر از 5ساختار دو چرخ منحصر به فرد اجازه می دهد تا آزادانه روی لوله ها با حداقل 100 میلی متر حرکت کنید.حداقل شعاع چرخش 400mm است و آرنج با شعاع خم حداقل 100mm می تواند به راحتی عبوربنابراین، دامنه حرکت و اسکن دو چرخ مغناطیسی بسیار گسترش یافته است.

2) سوپر مکش مغناطیسی

از لحاظ طراحی، از آهنرباهاى غريبه ي نادر استفاده ميکنه تا آهنرباهاى دائم با قدرت بالا در دو دور از صعود مغناطيسي بسازد.خطر سقوط بدن خودرو از سطح تشخیص داده شده وجود ندارد.بنابراین، دوچرخه خزنده مغناطیسی می تواند به طور ایمن انجام اسکن حالت افقی، عمودی و معکوس. حداکثر بار عمودی دوچرخه خزنده مغناطیسی 5 کیلوگرم است.که به اين معناست که هيچ حرکتي عمودي در هنگام کشيدن وزن 5 کيلوگرمي تحت تاثير قرار نمي گيرد.

3) دقت کنترل بالا

دو چرخ سرعت خزنده مغناطیسی 0-6m / دقیقه است و می تواند با سرعت ثابت به جلو حرکت کند، با رمزگذاری دقیق می تواند عملکرد تنظیم شکاف تشخیص را به دست آورد،می تواند نیازهای تشخیص کاربر را بهتر برآورده کندبه عنوان مثال، مشتری نیاز به انجام یک فرآیند تشخیص شکاف هر 50 میلی متر در یک نقطه در پشت آرنج دارد: کنترل کننده می تواند برنامه ریزی شود،و دو چرخ صعود مغناطیسی می تواند کار و بازرسی هر 50mmبهبود کارایی و دقت تشخیص.

4) تکنولوژی پیشرفته تشخیص

به طور سنتی، ضخامت پیزو الکتریکی در اندازه گیری ضخامت سنتی استفاده می شود.و این مشکل و قدرت خاصی را برای پرسنل بازرسی در بسیاری از زمینه ها از نظر فرآیند تشخیص آن به همراه دارد.روش بازرسی دستی اندازه گیری ضخامت فوق صوتی پیزو الکتریکی معایب زیر را دارد: (1) لایه رنگ یا لایه اکسید بر روی سطح قطعه کار نیاز به پولیش است.و سطح باید پس از اتمام آزمایش بازسازی شود.بهره وری بسیار پایین است؛ (2) ماژول فوق صوتی سنتی باید با یک عامل اتصال پوشش داده شود، که در شرایط سایت بسیار سخت است. (3) در هنگام کار در یک سایت بالا،باید یک سکوی ثابت ساخته شود.(4) انجام آزمایش در حال استفاده در دمای بالا دشوار است.

با استفاده از سیستم پیشرفته تشخیص خوردگی ضخامت دیواره (برقی مغناطیسی فوق صوتی) ، مشکلات خسته کننده ذکر شده در بالا حل خواهد شد.و دقت تشخیص قابل مقایسه با الترسونک پیزو الکتریکی سنتی استبدون نیاز به ساخت داربست، بدون نیاز به پولیش لایه ضد خوردگی، بدون هیچ عامل اتصال، از طریق کنترل از راه دور در زمین،برای دستیابی به سرعت بالا فلج دیوار لوله غربالگری موقعیت سریع و اندازه گیری دقیق اسکن تراکم. در حالی که دقت تشخیص را تضمین می کند ، کارایی تشخیص را بسیار بهبود می بخشد و هزینه تشخیص را کاهش می دهد.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

۶) در هنگام انجام تشخیص نقطه خوردگی یا بازرسی B-scan، خزنده دو چرخ مغناطیسی به طور اجتناب ناپذیری با اقدامات مکانیکی مواجه می شود که نیاز به بلند کردن سُند دارد.هنگام اندازه گیری ضخامت نقطه، اندازه گیری نیاز به انجام در همان نقطه مشخص شده است. داده های هر نقطه زمانی که سُند روی سطح مورد اندازه گیری فرود می آید به دست می آید. بنابراین،عملکرد سنجه می تواند بلند شود تا به دقیق ترین نقطه برسد. ارزش ضخامت: در صورت انجام اسکن B بر روی شیء مورد اندازه گیری، اگر سُند نزدیک به سطح باشد، اگر ارتفاع باقی مانده جوش بزرگ باشد،سُند باید بلند و در کنار هم قرار بگیردبنابراین، عملکرد بالا بردن و پایین آوردن کاوشگر نیز بسیار مهم است.

4. واحد اندازه گیری ضخامت فوق صوتی الکترومغناطیسی

ماژول های فوق صوتی الکترومغناطیسی EMAT و ماژول های فوق صوتی پیزو الکتریکی سنتی به گروه ماژول های فوق صوت تعلق دارند. تفاوت اساسی آنها در تفاوت دستگاه های انتقال دهنده است.انتقال دهنده های ماوراء الصوت پیزو الکتریکی برای انتشار و دریافت امواج ماوراء الصوت به اثر ماوراء الصوت یک وافرهای ماوراء الصوت متکی هستند، در حالی که EMAT ها برای انتقال و دریافت امواج فوق صوتی به اثرات الکترومغناطیسی (نیرو مقناطیسی، نیروی لورنتز) متکی هستند،و تبدیل انرژی آن در لایه پوست به طور مستقیم بر روی سطح قطعه کار استآزمایش فوق صوتی پیزو الکتریکی سنتی دارای یک نیاز بالا در پایان سطح قطعه کار است.آزمایش فوق صوتی الکترومغناطیسی نیاز کم به سطح قطعه کار دارد، اجازه می دهد تا سطح قطعه کار رنگ، پوشش و نابرابری داشته باشد. نسبت به سونوگرافی معمولی. سونوگرافی الکترومغناطیسی مزایای زیر را دارد:

• تشخیص بدون تماس، بدون عامل اتصال (افزایش تا حدود 4 میلی متر)
• الزامات برای سطح بالا نیست، خشکی سطح می تواند تشخیص داده شود، با مقیاس اکسید، پوشش، پوشش و دیگر قطعات کار
• تشخیص سریع

EMAT فوق صوتی پیزو الکتریکی

آهنربا کریستالی

عامل اتصال سیم پیچ الکترومغناطیسی

ارتعاش جریان ادی میدان مغناطیسی

سونوگرافی سونوگرافی

EMAT

تکنولوژی فوق صوتی سنتی پیزو الکتریکی تکنولوژی EMAT

به خصوص لباس هایی برای تشخیص سریع، آنلاین و خودکار

به خصوص لباس هایی برای محیط های با دمای بالا

مقایسه فنی فناوری فوق صوت پیزو الکتریکی سنتی و فناوری EMAT در محیط با سرعت بالا و دمای بالا.

تکنولوژی EMAT برای آزمایش غیر مخرب آنلاین دستی، نیمه خودکار و کاملا خودکار از انواع جعل، میله های فولادی، صفحات فولادی،و لوله های فولادی (از جمله لوله های فولادی بدون درهم)، محفظه های روغن، لوله های جوش داده شده و غیره) در دمای اتاق و دمای بالا.

5. ویژگی های کاربردی

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• هیچ لایه ای از سطح، پوشش ضد خوردگی و زنگ شناور نمی تواند نفوذ کند و نیازی به عامل اتصال ندارد.
• ★ اندازه گیری ضخامت می تواند تا 4mm ضخامت نفوذ سطح خوردگی، رنگ، خوردگی و پوشش های دیگر،ضخامت اشیاء فلزی که توسط ابزار نشان داده می شود نیازی به در نظر گرفتن محاسبه ضخامت پوشش ندارد.
• ★غیر عمودی بودن (عادی بودن ترانسدوسر/بررسی نسبت به شیء مورد آزمایش) تا ±25^o، عمودی کم پس از قرار دادن سنج
• ★با مکانیسم بلند کردن الکتریکی، می توان در هنگام عبور از موانع مانند جوش و نطفه ها، از آن جلوگیری کرد.
• برگشتم
• ★نتایج اندازه گیری ضخامت را می توان به شکل ارزشی دیجیتال، شکل اسکن A، شکل تصویر اسکن B مبتنی بر زمان و شکل تصویر اسکن B مبتنی بر فاصله (انکودر) نمایش داد.
• ★با استفاده از الگوریتم هوش تخصصی، سه حالت اندازه گیری ضخامت وجود دارد: حالت اتوماتیک، حالت دستی تک دروازه (معایب اندازه گیری تک اوج) ،و حالت دستی دو دروازه (مطالعه اندازه گیری اوج-قله)این امر تاثیر عوامل انسانی را به شدت کاهش می دهد و مراحل عملیات را ساده می کند.
• پایگاه داده داخلی سرعت موج برش از مواد پایه، و می تواند ارزش سرعت موج برش را سفارشی کند
• به طور مستقیم لیست سوابق بازرسی و لیست ارزش ضخامت را برای تسهیل تجزیه و تحلیل و پردازش داده صادر کند.

6. پارامترهای فنی

• ★کابل کنترل شناسایی: 25 متر
• ★حداقل شعاع انحرافی روی سطح شی اندازه گیری می شود: محور طولی ≥50mm و محور ≥125mm
• اندازه گیری ضخامت:دقت 0.04mm، محدوده 2 ~ 120mm (فولاد)
• ★ فاصله کار / بلند شدن: ≤4mm
• ★غیر عمودی اندازه گیری (معمولی برای گیرنده/بررسی کننده نسبت به شیء مورد آزمایش): ±25^o
• فرکانس تحریک: 3.0 ~ 5.0MHz، سرعت اندازه گیری: 16 ~ 1 بار / s
• محدوده سرعت صدا:1000~9999 m/s، افزایش تنظیم: 1 m/s
• عملکرد دروازه: دروازه اتوماتیک، دروازه تک دستی، دروازه دوگانه دستی
• ★نظارت تصویری: هر دو دوربین دید جلو و عقب، پیکسل های پویا و ثابت 3 میلیون / 2304 × 1296.
• سنجه مغناطیسی دمای طبیعی: مغناطیس های ضعیف یا کمتر دائمی، مکش مغناطیسی≤15N، دایره ای Φ30× ارتفاع 44mm، وزن≤80g
• ★ اندازه بدن و وزن دستگاه خزیدن (تقریباً): L380×W130×H120mm,6kg
• دمای کار:-10 ~ +50°C

7. نرم افزار تجزیه و تحلیل اندازه گیری

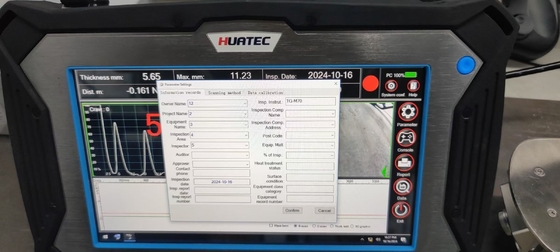

• نمایش همزمان ضخامت، نتایج اسکن A، B
• به طور مستقیم یک ثبت آزمایش، ★ لیست ارزش ضخامت برای تسهیل تجزیه و تحلیل و پردازش داده ها، صادر می شود.
• ★قابلیت با سیستم عامل Win7/10 (32/64 بیت)

8. لیست بسته بندی

• میزبان تست/کامپیوتر بالاتری1 مجموعه

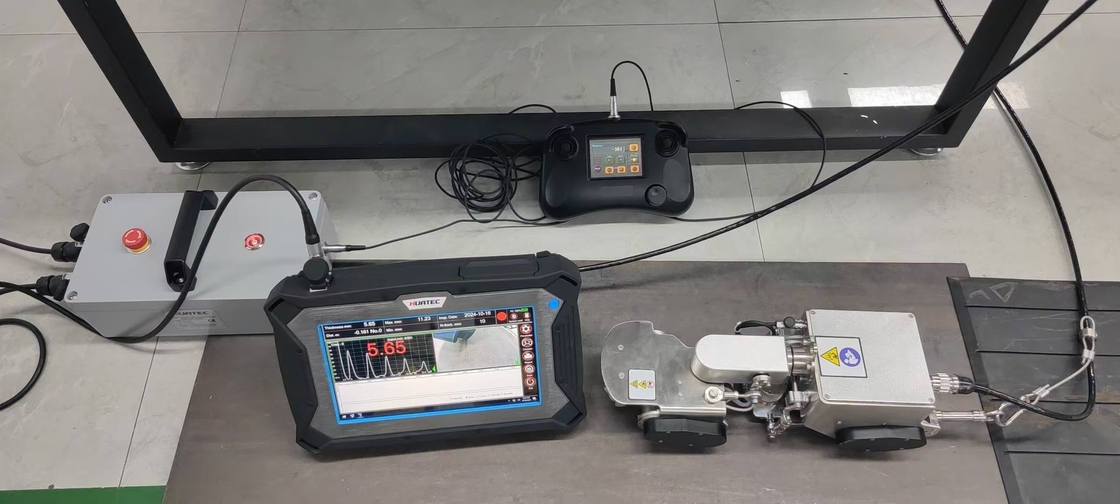

• HUATEC TG-M70 دوچرخه خزنده مغناطیسی (بشمول ویدئو و ماژول اندازه گیری ضخامت) 1 مجموعه
• منبع برق و جعبه کنترلیک قطعه
• دسته کنترلیک قطعه
• کابل کنترل آزمون1 مجموعه
• بلوک آزمون استاندارد (فولاد کربن دایره ایΦ30 × ضخامت 10mm) 1 قطعه
• جعبه ضد شوک 1 قطعه
• مانع سقوط طناب ایمنی1 قطعه (اختیاری)
