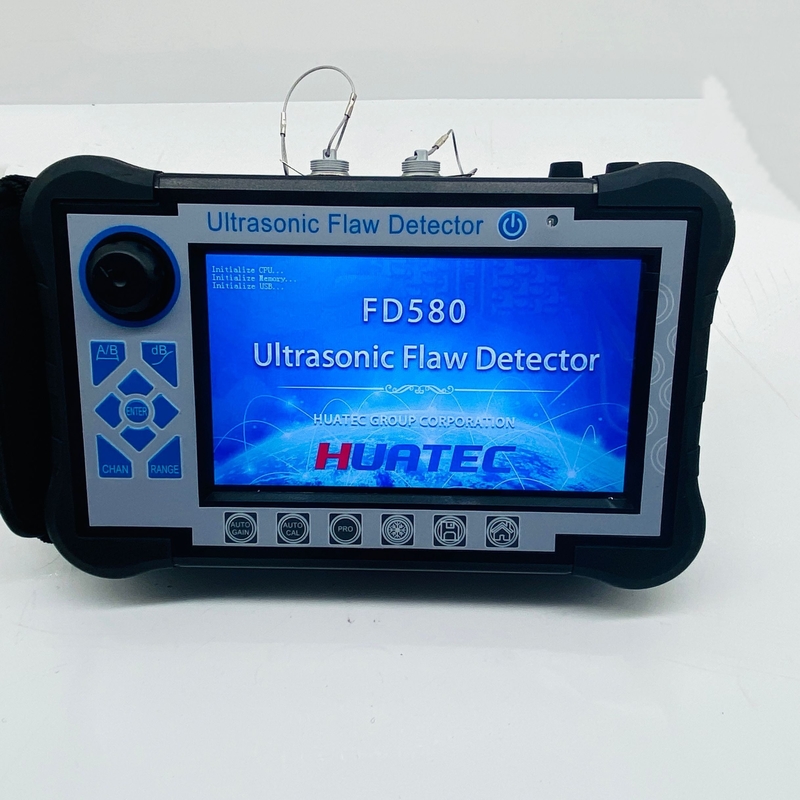

فحص عيوب الموجات فوق الصوتية الرقمية بشاشة لمس FD580
مقدمة
كاشف العيوب بالموجات فوق الصوتية الرقمي هو نوع متقدم، وهو بشاشة تعمل باللمس، ويمكنه بسرعة وسهولة وبدون إتلاف، اكتشاف وتحديد وتقييم وتشخيص مختلف العيوب داخل قطعة العمل بدقة مثلالشقوق، اللحامات، المسام، ثقوب الرمل، الشوائب، الطيات، إلخ. وقد تم تطبيقه في مجالات الطاقة الكهربائية، البتروكيماويات، الغلايات وأوعية الضغط، الهياكل الفولاذية، الطيران والفضاء، النقل بالسكك الحديدية، السيارات، الآلات وغيرها من المجالات. إنه أداة أساسية لصناعة الاختبارات غير الإتلافية.
المواصفات الفنية
| شاشة العرض |
شاشة ملونة TFT مقاس 7 بوصة، دقة 800*480 |
| وضع التشغيل |
زر، دوار، شاشة لمس |
| مصدر الطاقة |
بطارية ليثيوم أيون |
| سعة البطارية |
5.0 أمبير ساعة |
| جهد الطاقة |
12 فولت |
| كمية الطاقة |
1 |
| وقت العمل |
أكثر من 8 ساعات |
| مدخل المحول |
DC100~240V 50Hz/60Hz |
| مخرج المحول |
AC 12V |
| طاقة المحول |
36 واط |
| تخزين البيانات |
بطاقة SD (16 جيجابايت) |
| إنذار |
1 |
| درجة حرارة التشغيل |
-10 درجة مئوية ~ 45 درجة مئوية |
| درجة حرارة التخزين |
-20 درجة مئوية ~ 60 درجة مئوية |
| درجة الحماية IP |
IP65 |
| الأبعاد |
245*155*55 ملم |
| الوزن |
1.18 كجم (شامل البطارية) |
| نموذج UT التقليدي |
| نوع موصل المسبار |
LEMO 00 |
| نوع القناة |
قناة واحدة |
| عدد القنوات |
500 مجموعة (قابلة للتوسيع) |
| نوع النبضة |
موجة حادة سلبية |
| جهد الإرسال |
50~350 فولت، بخطوات 50 فولت |
| تخميد |
560 أوم |
| الكسب |
0~110 ديسيبل، بخطوات: 0.5/2/6/12 ديسيبل |
| ضبط دقيق للكسب |
-4~+4 |
| تعويض السطح |
نطاق الكسب الكامل |
| تردد العمل |
0.5~20 ميجاهرتز؛ |
| نوع المسبار |
مفرد، مزدوج، عبر، نوع الغمر |
| مرشح |
ثلاثة خيارات:
1~4 ميجاهرتز/0.5~10 ميجاهرتز/2~20 ميجاهرتز
|
| وضع الكشف |
سلبي/إيجابي/ثنائي الاتجاه/ترددات الراديو |
| رفض |
0~80%، بخطوات 1% |
| نطاق الاختبار |
0~15000 ملم، الحد الأدنى لنطاق العرض: 15 ملم (في الفولاذ) |
| سرعة المادة |
100~20000 م/ث |
| إزاحة النبضة |
-10~1000 ملم |
| تأخير P |
0~200 ميكرو ثانية |
| قيمة X |
0~100 ملم |
| دليل |
فحص اللحام، الصفائح، الحدادة |
| نقطة الاختبار |
الذروة/قيمة X/قيمة J |
| القياس |
البوابة: السعة، قيمة السعة بالديسيبل، النطاق، المسافة الأفقية، المسافة الرأسية، الفرق بين البوابة A والبوابة B
المؤشر: 2 مؤشر متقاطع، يمكنه اختبار المسافة الأفقية والرأسية، والمسافة بين المؤشرات (تحت وظيفة المسح B)
|
| البوابة |
بداية البوابة: النطاق الكامل |
| عرض البوابة: النطاق الكامل |
| مستوى البوابة: 10~90%، بخطوات 1% |
| منحنى |
DAC، ست منحنيات كحد أقصى، تلبي معايير NB/T 47013، GB/T 11345، GB/T 29712، وغيرها من المعايير |
| TCG، ست منحنيات كحد أقصى |
| AVG |
| وظائف أخرى |
ملء الشاشة، تبديل المؤشر (النطاق/الارتفاع/الأفق)، كسب تلقائي مفرد/مستمر (10~100%، بخطوات 10%)، مقارنة الصدى، ملء الصدى، غلاف الذروة، ذاكرة الذروة، مسح سريع، وضع خارجي، لقطة شاشة |
| تجميد الذروة/عمق الشق/توسيع البوابة/تعديل السطح المنحني/مسح B/محاكاة لحام مسطح/فيديو |
| إنذار |
إنذار صوتي وضوئي |
| تخلفات الحساسية |
أكثر من أو يساوي 65 ديسيبل (200 ملم - قطر 2FH، 2.5P قطر 20) |
| خطأ الخطية الأفقي |
أقل من أو يساوي 0.3% |
| خطأ الخطية الرأسي |
أقل من أو يساوي 3% |
| خطأ خطية السعة |
أقل من أو يساوي ±2% |
| دقة المخفف |
20 ديسيبل ±1 ديسيبل |
| النطاق الديناميكي |
أكثر من أو يساوي 32 ديسيبل |
| دقة المسافة البعيدة |
أكثر من أو يساوي 26 ديسيبل |
| مستوى الضوضاء |
أقل من 40 × 10-9 فولت/ |
|
|
|
الميزات
• قياس وتحديد المواقع عالي الدقة لتلبية متطلبات الكشف عن المسافات القريبة والبعيدة
• منطقة العمى في المجال القريب صغيرة، يمكن أن تلبي متطلبات الكشف عن الأنابيب ذات القطر الصغير والجدران الرقيقة.
• وظيفة المعايرة التلقائية: معايرة تلقائية بزر واحد، سهلة التشغيل، اختبار تلقائي للمسبار "تأخير P"، "قيمة K"، "قيمة X" والسرعة
• عرض تلقائي لموضع صدى العيب (العمق: d، الأفقي: p، المسافة: s، السعة، ديسيبل، φ)
• تبديل ثلاث مقاييس بحرية (العمق: d، الأفقي: p، المسافة: s)
• وظائف الكسب التلقائي، غلاف الذروة، ذاكرة الذروة، والتي يمكن أن تحسن كفاءة الكشف.
• تسجيل تلقائي لعملية الكشف عن العيوب وتشغيل ديناميكي
• حساب قيمة φ: كشف عيوب الحدادة باستخدام مسبار مستقيم، يمكن العثور على أعلى موجة إلى قيمة φ المحولة تلقائيًا
• 500 قناة مستقلة (قابلة للتوسيع)، والتي يمكنها إدخال وتخزين معايير الكشف لأي صناعات بحرية، لا حاجة لحمل كتل قياسية للفحص في الموقع.
• تخزين وتشغيل 500 موجة A-scan وبيانات بحرية
• منحنيات DAC و AVG و TCG (تعويض العمق) يتم إنشاؤها تلقائيًا ويمكن تقسيمها. نقاط العينة غير مقيدة ويمكن تصحيحها وتعويضها.
• 14 معيار فحص مدمج
• حرية إدخال أي معايير صناعية
• عرض النبضة وقوتها قابلان للتعديل
• وظيفة المسح B والمسح الملون B؛
• يمكن التواصل مع الكمبيوتر، وتصدير ملفات WORD، وكذلك تقرير الكشف
• علبة بلاستيكية ABS IP65، قوية ومتينة، مقاومة للماء والغبار، وقدرة ممتازة على مقاومة التداخل
• استخدام برنامج اتصال (لاسلكي) لتحليل البيانات وطباعة التقارير، إلخ؛
• شاشة ملونة حقيقية بدقة 260,000 لون، مناسبة لبيئة العمل تحت ضوء قوي أو ضوء خافت
• بطارية ليثيوم عالية الأداء، يمكن أن تعمل بشكل مستمر لمدة 8-10 ساعات
• تسجيل الوقت الفعلي: تتبع وتسجيل وتخزين تاريخ ووقت الكشف عن العيوب في الوقت الفعلي
• حماية انقطاع التيار الكهربائي، لا يمكن فقدان بيانات التخزين
• يمكن اختبار معلمات الكشف عن العيوب تلقائيًا أو تعيينها مسبقًا
• رفض رقمي، لا يؤثر على الكسب والخطية
• تعويض الكسب: يمكن تصحيح توهين ديسيبل لخشونة السطح، والأسطح المنحنية، والكشف عن المسافات الطويلة لقطع العمل السميكة، إلخ.
• يمكن تشغيل كاشف العيوب بواسطة برنامج على الكمبيوتر، لتحقيق هدف كاشف العيوب المتحكم فيه بواسطة الكمبيوتر للكشف

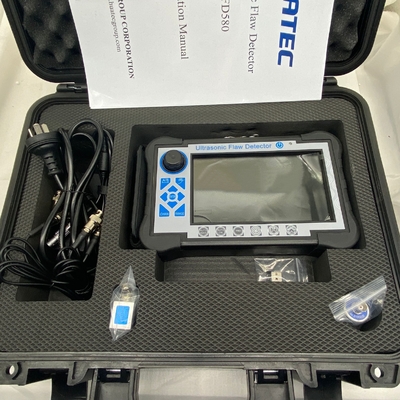

التكوين القياسي
|
|
الاسم |
الكمية |
| 1 |
الوحدة الرئيسية |
1 |
| 2 |
محول طاقة |
1 |
| 3 |
كابل توصيل المسبار BNC-C6 |
2 |
| 4 |
حقيبة الجهاز |
1 |
| 5 |
دليل التعليمات |
1 |
| 6 |
مسبار مستقيم 10 مم 2.5 ميجاهرتز |
1 |
| 7 |
مسبار زاوية 13x13 K2 2.5 ميجاهرتز |
1 |
| 8 |
بطاقة الضمان |
1 |
