SE 1025 Penetrameters پلیک به دست آوردن نتایج بهینه NDT با دقت

SE 1025 Penetrameters پلیک به دست آوردن نتایج بهینه NDT با دقت
SE 1025 Penetrameters پلیک به دست آوردن نتایج بهینه NDT با دقت SE 1025 Penetrameters پلیک به دست آوردن نتایج بهینه NDT با دقت

تصویر بزرگ :  SE 1025 Penetrameters پلیک به دست آوردن نتایج بهینه NDT با دقت

جزئیات محصول:
محل منبع: چین
نام تجاری: HUATEC
گواهی: ISO, CE, GOST
شماره مدل: نوع سوراخ IQI
پرداخت:
مقدار حداقل تعداد سفارش: 1

SE 1025 Penetrameters پلیک به دست آوردن نتایج بهینه NDT با دقت

شرح
20: 0.476-0.540 25: 0.571-0.699
30: 0.698-0.826 35: 0.825-0.953
40: 0.952-1.080 45: 1.079-1.207
برجسته کردن:

دستگاه های نفوذ سنج صفحه ی NDT,دستگاه های نفوذ سنج صفحه ی دقیق,SE 1025 Penetrameter های صفحه

,

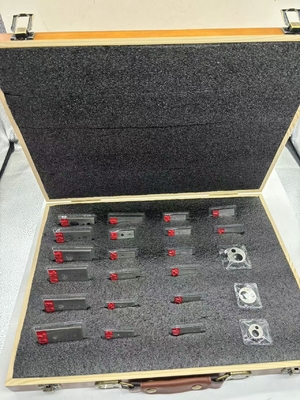

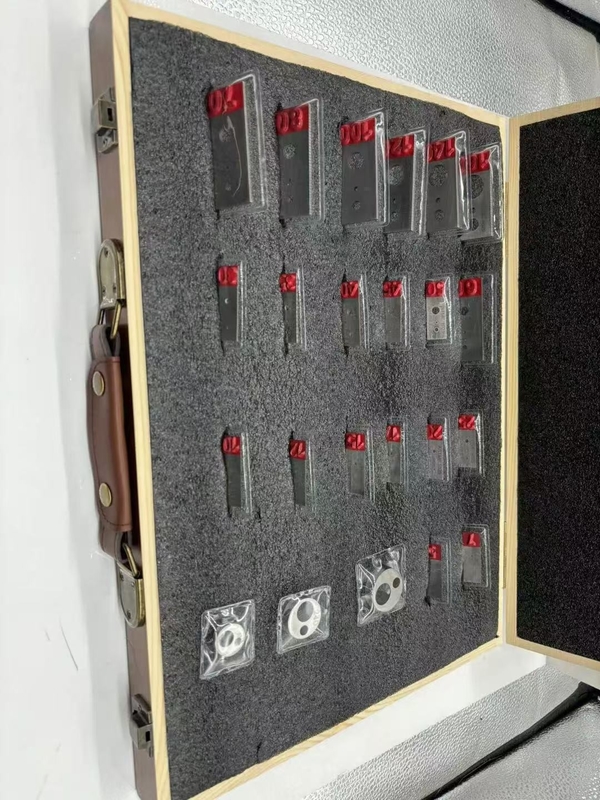

Precision Plate Penetrameters

,

SE 1025 Plate Penetrameters

دستگاه های نفوذ سنج صفحه ای ASTM SE 1025

ASTM SE 1025 Penetrameters پلیک به طور معمول برای مطابقت با استانداردهای بازرسی آمریکایی استفاده می شود.

آنها صفحه های مستطیل هستند، 2٪ از ضخامت نمونه و از مواد رادیوگرافی مشابه نمونه.

هر صفحه دارای سه سوراخ سوراخ شده با قطر برابر با 1X، 2X، و 4X ضخامت penetrometer صفحه است.

حداقل ضخامت پنترمتر نوع صفحه 0.010 است.

این در قالب دیسک عرضه می شود، قطر بیرونی 4X است، با 2 سوراخ1X و 2X ضخامت Penetrameter.

نمودار زیر نشان دهنده شناسایی و ضخامت پلت پنترامتر و راهنمای استفاده از هر پلت پنترامتر برای هر ضخامت مواد است.

...
نه، نه ضخامت دیافراگم T دیافراگم 2T دیافراگم 4T
محدوده اندازه گیری شده محدوده اندازه گیری شده محدوده اندازه گیری شده محدوده اندازه گیری شده
5 0.1143-0.1397 0.1395 0.241-0.267 0.261 0.495-0.521 0.519 1.003-1029 1.023
7 0.165-0.191 0.189 0.241-0.267 0.263 0.495-0.521 0.519 1.003-1029 1.025
10 0.241-0.267 0.247 0.241-0.267 0.264 0.495-0.521 0.519 1.003-1029 1.017
12 0.275-0.335 0.311 0.275-0.335 0.329 0.608-0.667 0.654 1.238-1302 1.298
15 0.349-0.413 0.392 0.349-0.413 0.368 0.730-0794 0.762 1.492-1556 1.522
17 0.400-0464 0.406 0.400-0464 0.411 0.857-0921 0.911 1.746-1810 1.795
20 0.476-0.540 0.484 0.476-0.540 0.505 0.984-1048 1.019 2.000-2064 2.018
25 0.571-0.699 0.653 0.571-0.699 0.646 1.206-1334 1.288 2.476-2604 2.498
30 0.698-0.826 0.769 0.698-0.826 0.721 1.460-1558 1.514 2.984-3.112 3.039
35 0.825-0953 0.887 0.825-0953 0.907 1.714-1842 1.766 3.492-3.620 3.577
40 0.952-1080 0.972 0.952-1080 1.019 1.968-2096 1.987 4.000-4128 4.118
45 1.079-1207 1.201 1.079-1207 1.201 2.222-2350 2.31 4.508-4.626 4.619
50 1.206-1334 1.311 1.206-1334 1.314 2.476-2604 2.535 5.016-5144 5.106
60 1.397-1651 1.527 1.397-1651 1.535 2.921-3175 3.014 5.969-6223 6.055
70 1.714-1842 1.832 1.714-1842 1.832 3.492-3.620 3.595 7.048-7176 7.110
80 1.905-2159 2.002 1.905-2159 1.952 3.937-4.191 4.061 8.001-8.255 8.028
100 2.413-2667 2.653 2.413-2667 2.637 4.953-5.207 5.197 10.033-10287 10.265
120 2.921-3175 3.011 2.921-3175 3.012 5.969-6223 6.123 12.065-12319 12.301
140 3.429-3683 3.523 3.429-3683 3.612 6.985-7239 7.156 14.097-14351 14.251
160 3.937-4.191 4.015 3.937-4.191 4.101 8.001-8.255 8.155 16.129-16.383 16.295
200 4.826-5334 5.135 4.826-5334 5.012 9.906 تا 10414 10.125
  نتایج آزمایش با الزامات ASTM E1025 مطابقت دارد.





SE 1025 Penetrameters پلیک به دست آوردن نتایج بهینه NDT با دقت 0
