IP65 استاندارد سنجش نقص فوق صوتی FD560 دقیق

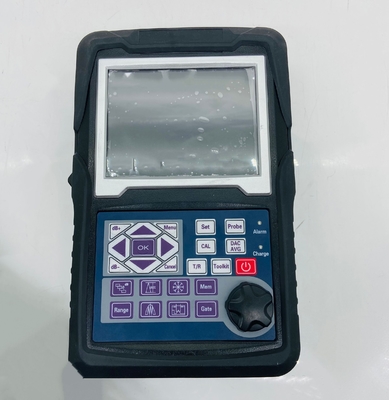

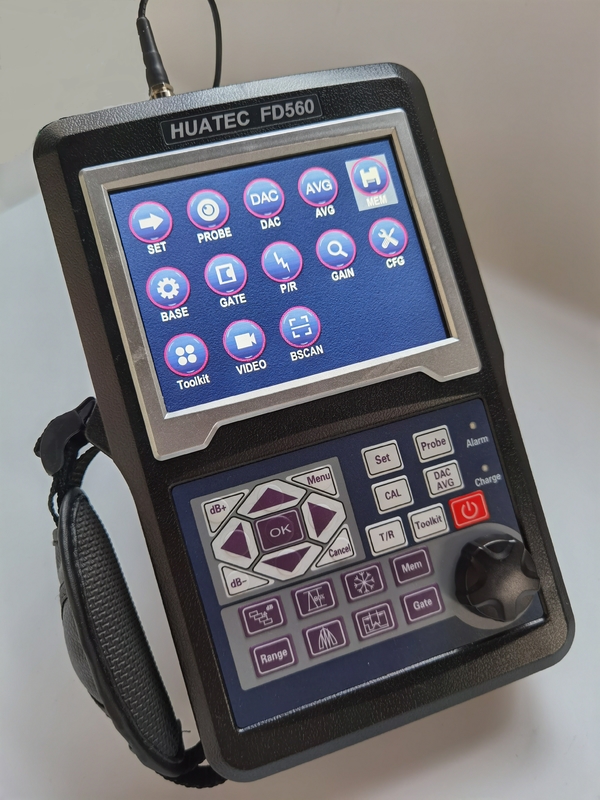

دستگاه تشخیص نقص فوق صوتی HUATEC FD560

★ کاربر دوست مکالمه تعاملی کمک می کند عملیات مانند کالیبراسیون، ساخت منحنی، و غیره

★تمام ابزارهایی که نیاز دارید: DAC، AVG، TCG، AWS، و غیره

★فرکانس تکرار نبض: 20 تا 2000 هرتز تنظیم دقیق، اسکن با سرعت بالا، بدون از دست دادن.

★نسبت سيگنال به سر و صدا بالا، صداي شفاف و ثابت، طرح ضد سر و صدا، مناسب براي شرايط سخت کاري

★AD 12 رقمي، نمونه گيري با سرعت بالا منجر به نمودار ارتعاش بهتر با تمام جزئیات می شود. حساس است و می تواند حتی نقص های کوچک را تشخیص دهد.

★مي تونه از فرکانس 20M به طور کامل استفاده کنه.

★ضبط ويديويي سريع و در زمان واقعي براي کشف نقص ها

★اتصال دندان آبی به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل.

★استاندارد IP65، قاب ژل سیلیکونی، ضد آب و گرد و غبار، جامد و برای همیشه دوام دارد، پشتیبانی خنک کننده باعث می شود در هر زاویه ای ایستاد.

★باطري با يه بار شارژ 10 ساعت دوام مياره

مشخصات

محدوده:0-10000 میلی متر در سرعت فولاد

سرعت مواد: 100 ∼ 20000 m/s

فرکانس تکرار نبض: 20 تا 2000 هرتز

محدوده پویا: ≥38dB

خطی بودن: افقی: +/- 0.2٪، عمودی: 2.5٪، دقت تقویت کننده +/ -1 dB.

قدرت رزولوشن:>40dB (5P14)

حساسیت باقیمانده:>62dB

رد (پوشاندن): 0 تا 80 درصد از ارتفاع کامل صفحه نمایش

500 تنظیمات استقلال، هر معیار می تواند به طور آزاد وارد شود، ما می توانیم در صحنه بدون بلوک آزمایش کار کنیم؛

حافظه بزرگ از گراف 1000A

حالت های آزمایش: اکو پالس، عنصر دوگانه و انتقال از طریق

انواع کاوشگرها: تک راست، تک زاویه، دو راست، دو زاویه، از طریق، خزنده، سطح

مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده پاکسازی

واحد: اینچ یا میلی متر

نیاز به قدرت: AC Main 100-240 VAC، 50-60 Hz

تاخیر نمایش: -20 تا 3400 μs

تاخیر/تغییر صفر: 0 تا 99.99μs

بسته باتری لیتیوم یون قابل شارژ داخلی با قدرت 7.2 ولت در 5200 میلی آمپر

زمان کار نامی 10 ساعت بسته به روشنایی صفحه نمایش

زمان شارژ 4 ساعت

H × W × D ((ملی متر): 220 × 175 × 40 (ملی متر)

وزن:1.0 کیلو

دمای کار: -10 تا 50 درجه سانتیگراد

دمای نگهداری: -30 تا 50 درجه سانتیگراد

انرژی پالس: 70V، 100V، 200V، 300V، 400V، 500V قابل انتخاب

اصلاح: نیمه موج مثبت، نیمه موج منفی، موج کامل، سیستم RF

پهنای باند: 0.2 تا 25 مگاهرتز

مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده پاکسازی

حساسیت: حداکثر 120 دی سی بی در وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 ديسيبل

اتصالات پردازنده: BNC یا LEMO

سرگرم کنندهبرنامه ها

نمایش خودکار مکان دقیق نقص ((عمق d، سطح p، فاصله s، دامنه،sz dB،ф).

اندازه گیری نقص: اندازه گیری نقص خودکار با استفاده از AVG یا DAC / TCG، سرعت گزارش پذیرش یا رد نقص.

کالیبراسیون اتوماتیک پردازنده نقطه صفر، زاویه ها، لبه های جلو و سرعت مواد (V2 و دو سوراخ)

آسان برای ساخت و استفاده از DAC / TCG و AVG برای ارزیابی اکو، منحنی می تواند اصلاح و جبران شود.

با وصل کردن U-Disk، واحد می تونه حافظه نامحدود داشته باشه.

در اين واحد 17 استاندارد وجود داره

اتصال دندان آبی به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل.1.

ویژگی اصلاح سطح خمیده

تابع اندازه گیری ارتفاع ترک

دروازه بزرگنمایی: گسترش محدوده دروازه در سراسر عرض صفحه نمایش.

عملکرد افزایش اتوماتیک

پاکت: نمایش همزمان A-scan زنده در نرخ به روز رسانی 70 هرتز و پاکت A-scan

نمایش.

نگه داشتن اوج: مقایسه شکل موج اوج یخ زده با A-Scans زنده برای تفسیر آسان نتایج آزمایش.

اسکن فریز: نمایشگر فریز داده های شکل موج و مسیر صوتی را نگه می دارد.

آژیر: بیپ و ال ای دی

ساعت زمان واقعی

اکو رو پر کن

هدف گرفتن.

رنگ اکو داخل دروازه

بسته ابزار پایه

دستگاه تشخیص نقص فوق صوتی قابل حمل FD560

مترجم پرتو مستقیم (2.5 MHz، Φ20)

مترجم زاویه (۴ مگاهرتز، ۸ میلی متر×۹ میلی متر، ۶۰ درجه)

کابل اتصال به یکدیگر برای گیرنده (BNC-LEMO 00،یا LEMO 01-LEMO 00 اختیاری)

بسته باتری لیتیوم یون قابل شارژ، 8 آمپر ساعت

منبع برق/ واحد شارژر

راهنمای کار در زبان انگلیسی

گواهی کالیبراسیون HUATEC

نرم افزار اپلیکیشن

کمربند
