دستگاه تشخیص عیب فوق صوتی 32 128PR قابل حمل با AC 100V-240V 50Hz/60Hz

دستگاه شناسایی نقص های فوق صوتی 3228PR

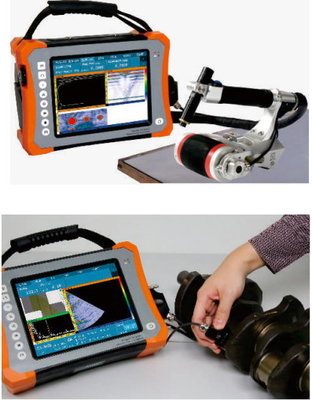

HPA-620 یک دستگاه تشخیص عیب 32،128PR است.

این دستگاه مجهز به ماژول بازرسی فوق صوتی معمولی، ماژول TOFD، ماژول phased array معمولی است که از اسکن همزمان TOFD و phased array پشتیبانی می کند.همچنین سُند های دو ردیفHPA-620 دارای یک صفحه لمسی ضد آب و روغن و قابلیت ثبت داده های تست کامل است.

ویژگی ها:

کانال های بازرسی

• 38:128PR ماژول آرایه فازی
• اسکن همزمان TOFD و آرایه فازی
• از سونوگ های دو ردیف پشتیبانی می کند
• 2-کانال TOFD؛ 2-کانال تست فوق صوتی معمولی

عملکرد HPA-620 رضایت زیادی از کاربران را ارائه می دهد.

ماژول آرایه فازی

• بازرسی معمول جوش های عقب (Conventional butt weld inspection) (با اسکن همزمان TOFD و Phased Array)
• بازرسی سنتی سی اسکن برای صفحات
• بازرسی معمولی بولت ها
• بازرسی خوردگی معمولی
• بازرسی TKY

پارامتر:

ماژول آرایه فازی

• بازرسی معمول جوش های عقب (Conventional butt weld inspection) (با اسکن همزمان TOFD و Phased Array)
• بازرسی سنتی سی اسکن برای صفحات
• بازرسی معمولی بولت ها
• بازرسی خوردگی معمولی
• بازرسی TKY

ماژول TOFD

• تنظیم پارامترهای روش؛ تنظیم پارامترهای سُند و کین

کاربران می توانند پارامترهای مربوطه را بر اساس پارامترهای سنج و روش محاسبه کنند، از جمله: PCS، پوشش اسکن، پوشش پایین، زاویه های شامل پرتو.

نمايش

• HPA-620 با یک صفحه نمایش TFT 10.4 اینچی با عملکرد لمسی مجهز است که نمایشگرهای بهینه را تحت نور قوی و در فضای باز فراهم می کند.

طراحی روش

• ارائه مدل های شبیه سازی فرآیند، HPA-620 همچنین می تواند با وارد کردن ابعاد اشیاء از طریق نرم افزار CAD یک مدل بسازد.سفارشی سازی کاربران ️ فرآیند بازرسی اختصاصی و ارائه خدمات یک توقف برای طیف گسترده ای از راه حل ها.

دامنه:

1. بازرسی جوش معمولی

2. بازرسی مرحله ای آرایه C-اسکن مواد کامپوزیت

3. بازرسی از بولت ها و لوله های پیچ خورده

4. بازرسی مفاصل PE

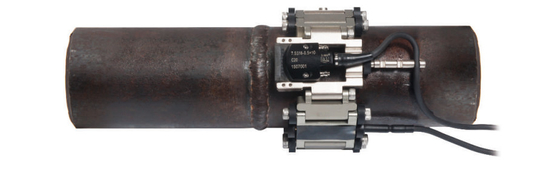

5راه حل بازرسی جوش لوله های قطر کوچک
