دستگاه تشخیص عیب فوق صوتی TFM 32/128 انتشار / دریافت TOFD و آرایه مرحله C تصویر TFM اسکن

TFM Fased Array Ultrasonic Defect Detector 32/128 انتشار / دریافت TOFD و اسکن TFM Fased Array C

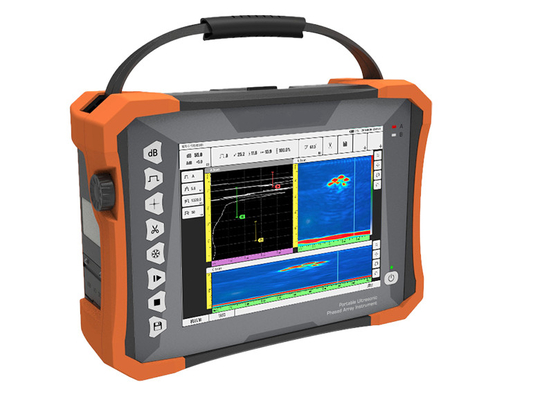

HUATEC HPA-620PRT یک دستگاه شناسایی نقص 32 128PR فازی است.

این دستگاه مجهز به ماژول بازرسی فوق صوتی معمولی، ماژول TOFD، ماژول آرایه فازی معمولی و ماژول تصویربرداری TFM است که از اسکن همزمان TOFD و آرایه فازی پشتیبانی می کند.همچنین سُند های دو ردیفبا داشتن یک صفحه لمسی ضد آب و روغن و قابلیت ضبط داده های تست کامل، HUATEC HPA-620PRT یک آشکارساز خطای پیشرفته TFM Phased Array با عملکرد اسکن C است.

ویژگی ها:

کانال های بازرسی

• 38:128PR ماژول آرایه فازی
• ماژول تصویربرداری TFM
• اسکن همزمان TOFD و آرایه فازی
• از سونوگ های دو ردیف پشتیبانی می کند
• 2-کانال TOFD؛ 2-کانال تست فوق صوتی معمولی

عملکرد HPA-620PRT رضایت زیادی از کاربران را ارائه می دهد.

ماژول آرایه فازی

• بازرسی TFM موج طولی؛ بازرسی TFM موج قطبی
• بازرسی TFM بُت ولد؛ بازرسی بُت ولد معمولی؛ بازرسی بُت ولد معمولی (با اسکن همزمان TOFD و Phased Array)
• بازرسی C-scan TFM و بازرسی C-scan معمولی برای صفحات
• بازرسی TFM و بازرسی معمولی بولت ها
• بازرسی TFM ضد خوردگی؛ بازرسی ضد خوردگی معمولی
• بازرسی TKY

ماژول TOFD

• تنظیم پارامترهای روش؛ تنظیم پارامترهای سُند و کین

کاربران می توانند پارامترهای مربوطه را بر اساس پارامترهای سنج و روش محاسبه کنند، از جمله: PCS، پوشش اسکن، پوشش پایین، زاویه های شامل پرتو.

نمايش

• HPA-620PRT با یک صفحه نمایش TFT 10.4 اینچی با عملکرد لمسی مجهز است که نمایشگرهای بهینه را تحت نور قوی و در فضای باز فراهم می کند.

طراحی روش

• HPA-620PRT مدل های شبیه سازی فرآیند را ارائه می دهد و همچنین می تواند یک مدل را با وارد کردن ابعاد اشیاء از طریق نرم افزار CAD بسازد.سفارشی سازی کاربران ️ فرآیند بازرسی اختصاصی و ارائه خدمات یک توقف برای طیف گسترده ای از راه حل ها.

پارامتر:

دامنه:

• بازرسی جوش معمولی
• بازرسی C-scan از مواد کامپوزیت
• بازرسی پیچ ها و لوله های پیچ خورده
• بازرسی مفاصل PE
• راه حل بازرسی جوش لوله قطر کوچک
